照明行业的位移因数，失真因数，功率因数
深圳市科瑞杰科技有限公司-什么是位移因数，失真因数和规范定义的功率因数？
怎么测量位移因数，失真因数和规范定义的功率因数？

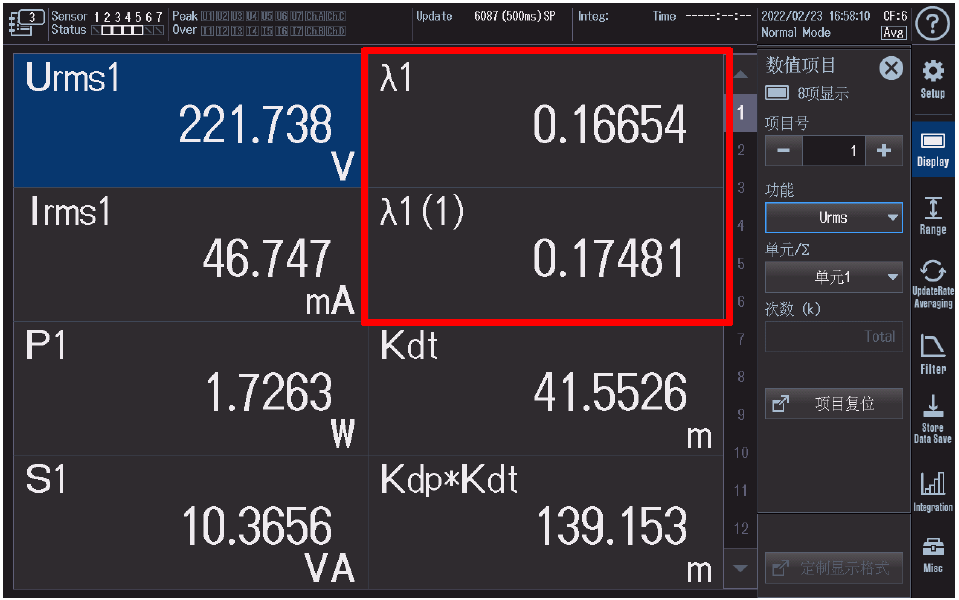

横河功率分析仪是可以直接测量功率因数的，有些客户会错误地把功率因数当成位移因数来使用。其实，虽然功率分析仪的常规测量项目里面没有位移因数这一项，但是，测量谐波的功率分析仪是可以直接测量位移因数的。带有谐波分析功能的功率分析仪，除了可以测量电流、电压、功率的谐波外，还能测量功率因数的谐波。根据位移因数的概念，位移因数就是基波功率因数。我们只需要对功率因数进行谐波分析，第一次的值就是位移因数。（如下图红色框的项目）

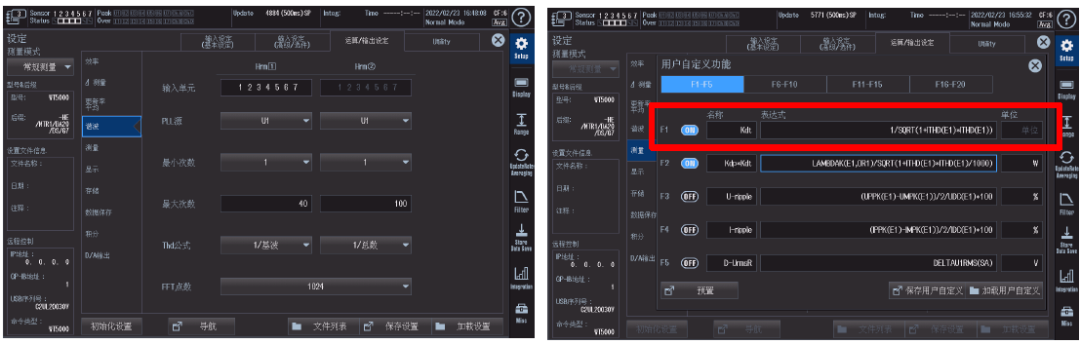

横河功率分析仪虽然可以直接测量电流的总谐波失真值，不过同一个基波，不同功率分析仪能分析的谐波上限会不一样。我们需要在谐波设置里面把测量条件设置到与规范一致，才能保证我们测量的这个电流总谐波失真值是合规的。具体设置如下图，谐波最小次数选择1，最大次数选择40，然后把THD公式选择为1/基波。得到ITHD以后，就可以使用自定义公式得到失真因数。

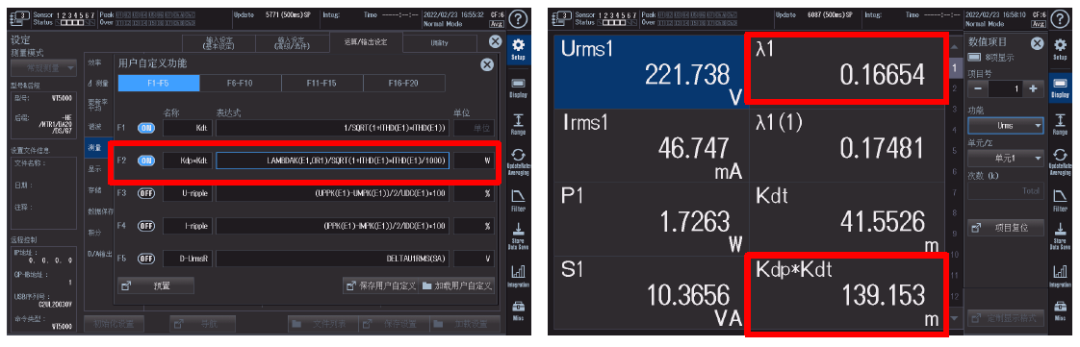

如果希望按照规范的要求算出功率因数，只需要在自定义公式里把F2的表达式设置为位移因数乘以失真因数，相当于在F1的运算式的基础上再乘以λ1(1)得到：LAMBDAK(E1,OR1)/ SQRT(1+ITHD(E1)*ITHD(E1)/1000), 然后在测量项目中调出F2，就可以得到规范定义的功率因数值。如下图：
通过对比我们可以知道，常规测量的功率因数为0.16654，而合规的功率因数是0.13915，这两个值还是有差异的。所以在这个合规测试里，应该使用自定义运算得到的功率因数值。

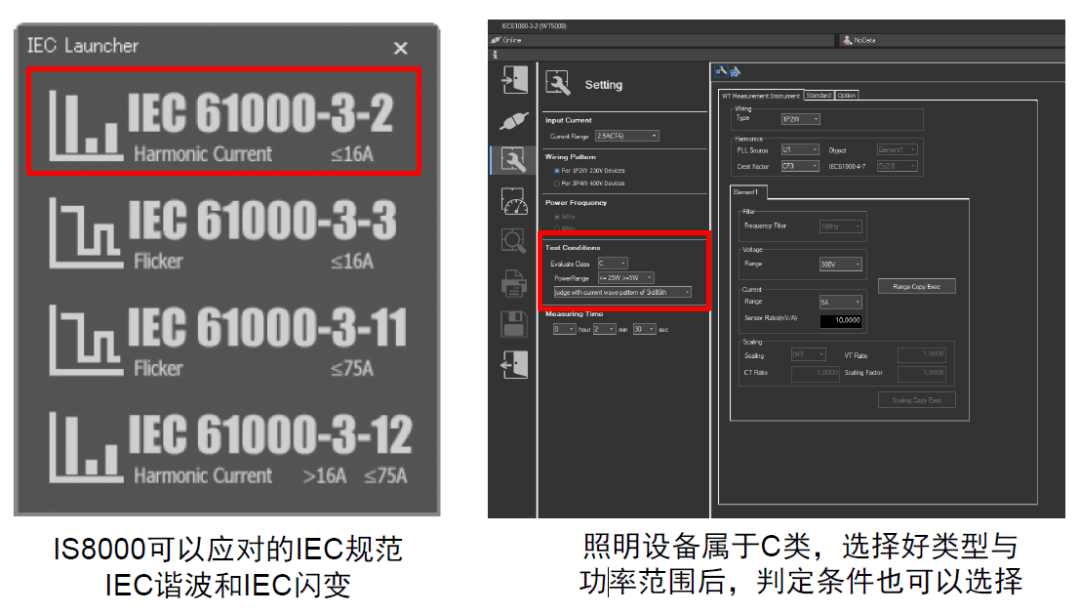

照明行业IEC61000-3-2测试
IEC61000-3-2标准规范适用于接入到公共低压供电系统中，每相输入电流低于或等于16A的电器和电子设备，供电系统的频率为50Hz/60Hz，供电电压为220/380V, 230/440V和240/415Vac。
在IEC61000-3-2的规范里面，照明设备（包括调光装置）属于C类设备。对于C类设备，在执行这个规范的时候，额定功率大于25W，或者小于25W的照明设备，谐波限值是不同的。

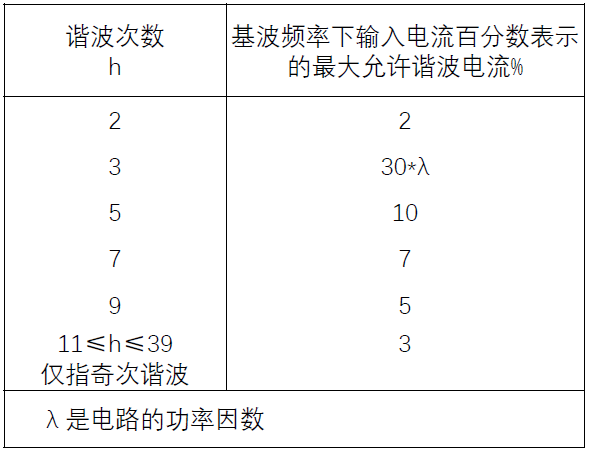

额定功率大于25W的限值和A类设备一样，谐波电流限值如下
这个规范的限值不适用于额定功率小于5W的照明设备，对于额定功率大于等于5W，小于25W的照明设备，需要符合以下三个条件之一。

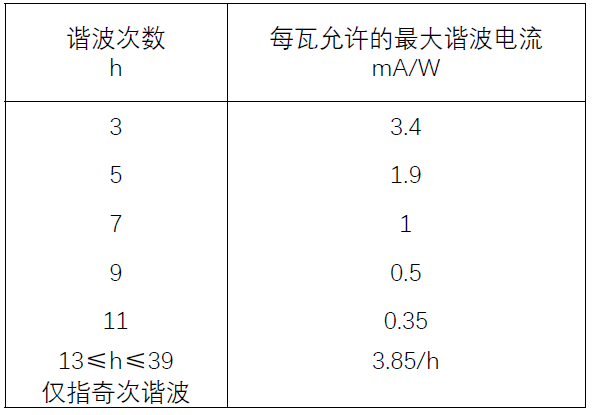

条件一：谐波电流不超过下表中功率相对限值。

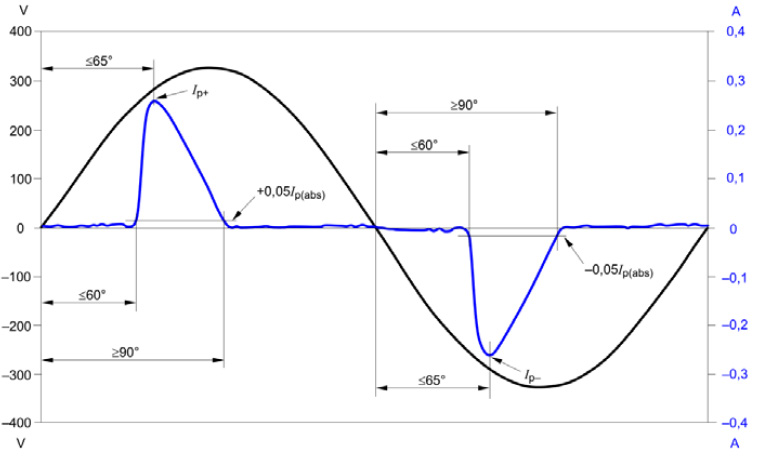

条件二：电流第3次谐波不超过86%，5次谐波不超61%，电流波形满足下图要求。（以电压的过零点作为0°，第一个电流阀值的5%的点的角度≤60°，电流峰值的点的角度≤65°，第二个电流阀值5%的点的角度≤90°）
条件三：电流的THD不超过70%，2次谐波不超5%，3次不超35%，5次不超25%、7次不超30%，9次不超20%，11次不超20%。
