S7-1200+EtherCAT转Profinet网关带一体式伺服：调试避坑指南

西门子S7-1200通过EtherCAT转Profinet主站网关带多台一体式伺服，90%故障出在软件配置与多轴接线，这些细节最容易被忽略。

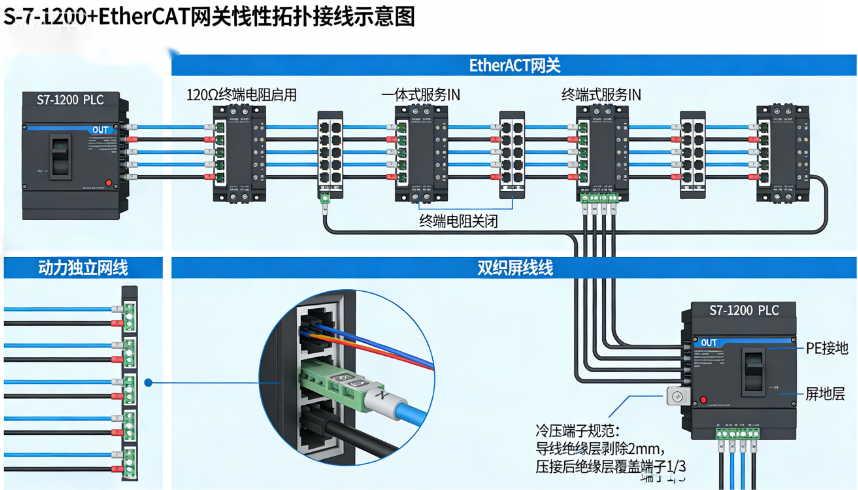

多机接线必须守死三条：一是IN/OUT绝对不能反，网关OUT接第一台IN，前一台OUT接后一台IN，全程线性串联，严禁星形、交换机分叉，反接一台全线瘫痪；二是终端电阻只加两头，EtherCAT转Profinet网关与最末轴开启120Ω，中间轴必须关闭，漏接或多接都会抖动丢包；三是通讯线远离动力线，必须用工业屏蔽双绞线，间距≥30cm，屏蔽层单端接地，只在网关侧接地，伺服端悬空，避免地环流干扰。端子必须用冷压端子压紧，一体式伺服振动大，虚接会随机断连。

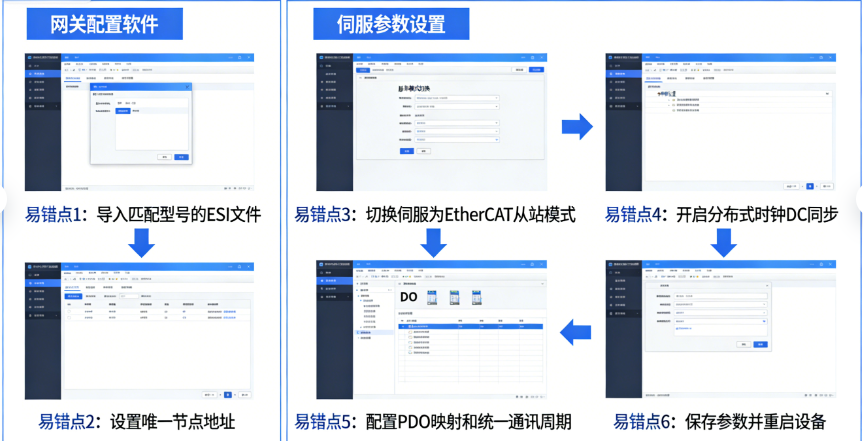

配置软件易错点最多：第一，ESI文件必须匹配型号，缺失或版本不对，EtherCAT转Profinet网关扫不到设备；第二，轴地址必须唯一，多台绝对不能重复，否则总线冲突；第三，必须启用EtherCAT从站模式，多数一体式伺服默认本地模式，不切换永远无法识别；第四，分布式时钟DC必须全开，多轴同步必须打开，否则定位漂移、轨迹偏差；第五，PDO映射要统一，控制字、状态字、位置/速度数据长度必须一致，映射错位会导致指令不执行、数据乱码；第六，配置完成必须写入伺服并重启，不保存断电即恢复默认。

常见故障：扫不到设备，查接线、ESI、从站模式；同步差，查DC时钟与通讯周期；时断时续，查屏蔽接地、端子与电阻。把接线顺序、接地、电阻做规范，把地址、DC、映射配准确，多轴一体式伺服一次调通、稳定不掉站。
