稳联技术EtherNet IP转SPI嵌入式小板内置工业机器人整机集成应用案例

六轴协作机器人内部FPGA运动主控、多圈编码器、ADC采集、SPI存储与OLED显示屏均采用SPI总线通信，无以太网接口，无法直接对接控制柜罗克韦尔EtherNet IP PLC主站。传统外置网关方案布线繁琐、占用柜内空间，且易受伺服电磁干扰、通信时延偏高。本文采用稳联技术EtherNet IP转SPI嵌入式小板，内嵌于机器人小臂电控腔体，搭建“EtherNet IP主站→协议转换小板→多路SPI外设”的双向通信链路，实现运动指令下发与设备状态回传，满足机器人量产集成与稳定运行需求。

一、系统架构与硬件选型

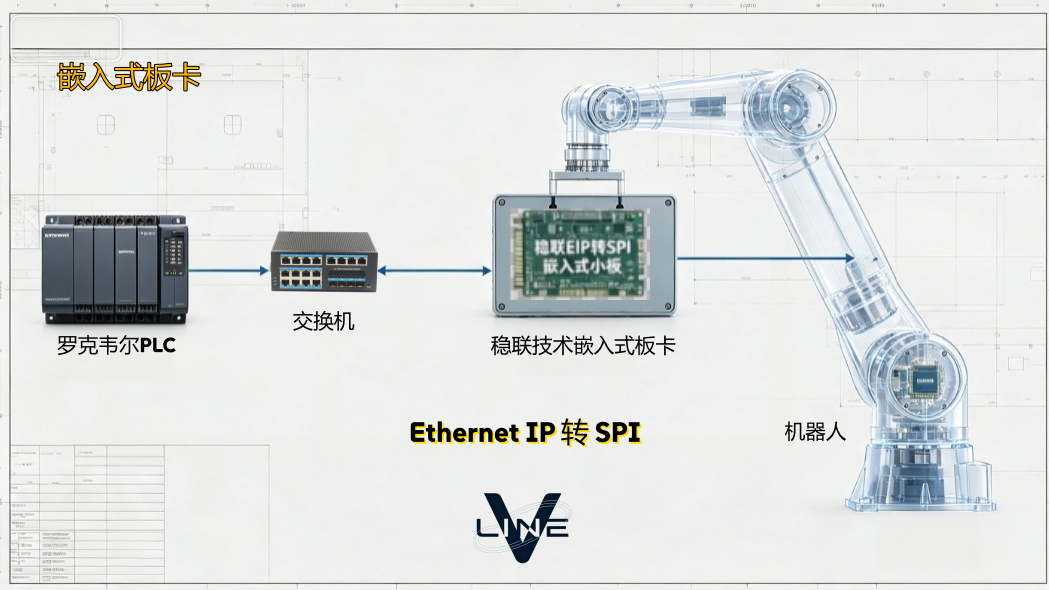

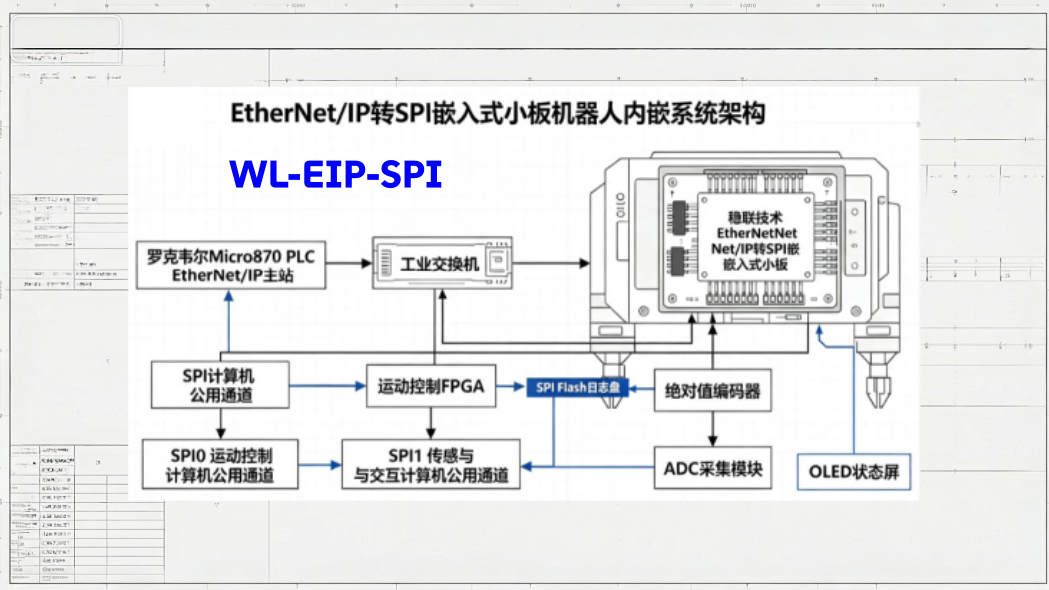

系统整体拓扑：罗克韦尔Micro870 PLC主站经由工业交换机接入稳联EIP转SPI嵌入式小板，小板搭载两路独立硬件SPI通道，分别对接机器人运动控制外设与传感交互外设。其中SPI0挂载FPGA主控与多关节绝对值编码器，SPI1挂载ADC采集模块、SPI日志存储Flash与OLED状态显示屏。

本次选用稳联EIPSPI02微型嵌入式小板，适配机器人内部狭小安装空间。板载硬件固化EtherNet IP CIP协议栈，通信延时低；标配两路3.3V硬件SPI主机通道，自带ESD与脉冲群抗干扰防护；采用机器人标准DC24V供电，配套电源、链路、收发、故障指示灯，便于整机调试与运维。

二、机械安装与硬件接线

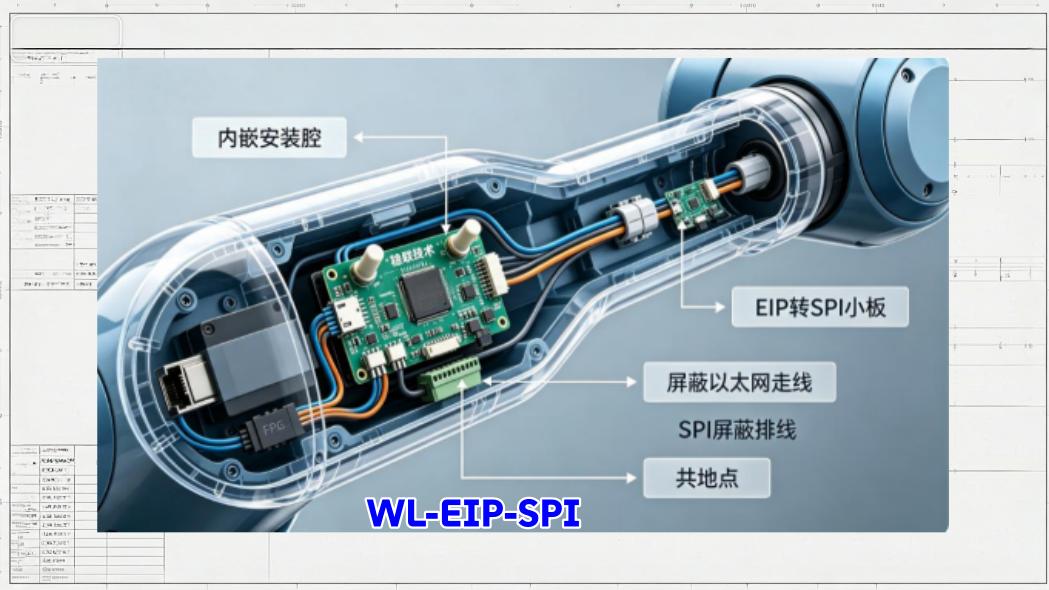

WL-EIP-SPI小板通过绝缘尼龙柱固定于机器人小臂密闭电控腔，远离伺服动力线缆以规避强电磁干扰。以太网屏蔽网线沿机器人中空手臂布线接入控制柜交换机，SPI总线采用屏蔽双绞线并缩短走线长度，降低信号干扰。设备统一共地，消除电位差导致的通信乱码问题，保障总线信号稳定。

三、组态参数配置流程

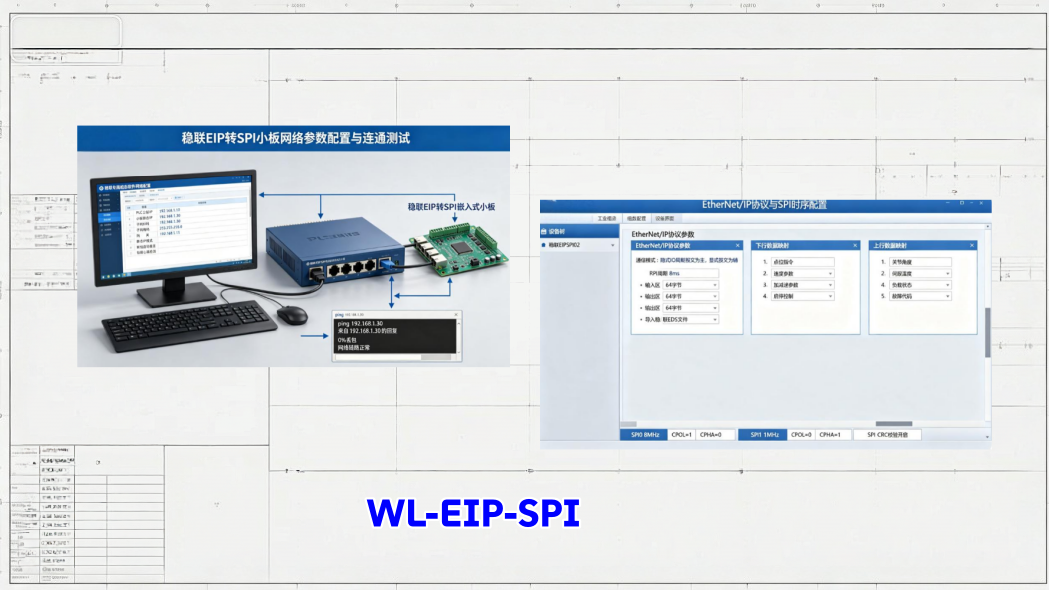

电脑与PLC、WL-EIP-SPI小板接入同一局域网，通过稳联专属组态软件完成参数配置。统一网段规划：PLC主站IP 192.168.1.10，小板静态IP 192.168.1.30，子网掩码255.255.255.0。配置静态IP并开启断线自动重连与链路心跳检测，下载参数重启后，ping测试无丢包，网络链路正常。

EtherNet IP协议采用高速隐式IO周期报文为主、显式报文为辅的通信模式，RPI周期设为8ms。配置双向64字节数据映射区，下行存储点位、速度、加减速等运动指令，上行回传关节角度、伺服温度、负载及故障代码，导入稳联EDS文件即可被罗克韦尔软件精准识别。

WL-EIP-SPI小板的两路SPI独立时序适配设备需求：SPI0采用8MHz时钟、CPOL=1 CPHA=0，适配FPGA与编码器高速通信；SPI1采用1MHz时钟、CPOL=0 CPHA=1，适配低速采集与显示外设。开启SPI字节CRC校验，有效抵御伺服启停、接触器通断带来的工业电磁干扰。

四、整机通信功能实测

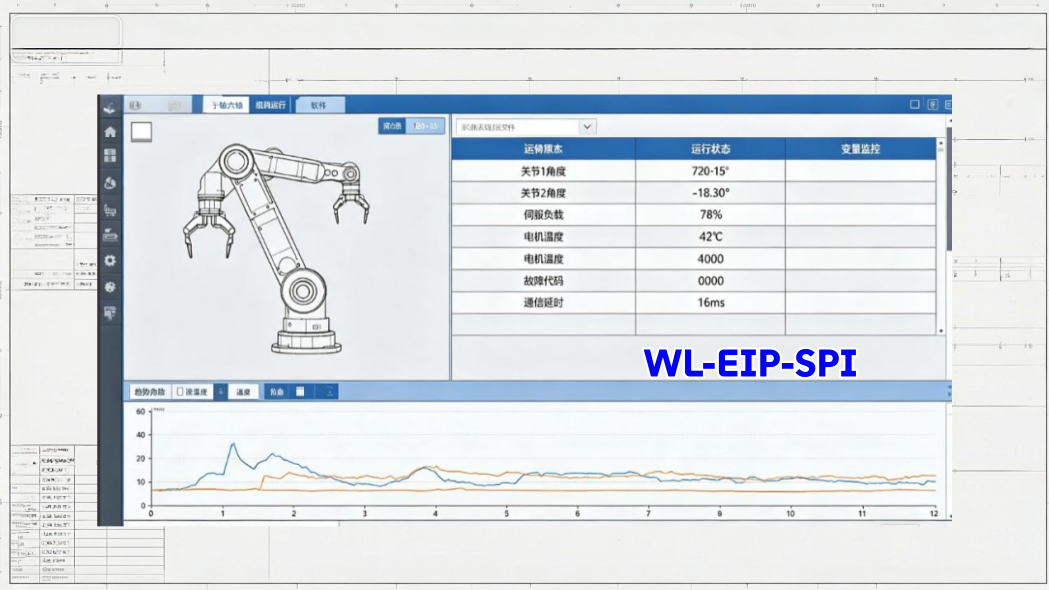

运动控制测试中，PLC下发单轴、多轴联动及圆弧轨迹指令，经小板协议转换后通过SPI驱动FPGA控制伺服运动，连续运行200组轨迹程序无卡顿、无偏移，整体传输延迟≤18ms，满足协作机器人实时控制指标。状态监测方面，72小时不间断拷机采集关节角度、电机温度、振动数据，数据无跳变、无丢失，设备超温、过载故障可快速上传PLC并触发安全联锁。同时可通过SPI驱动OLED显示运行参数，读写SPI Flash存储运行日志，实现设备状态可视化与运维追溯。

五、信号质量与可靠性验证

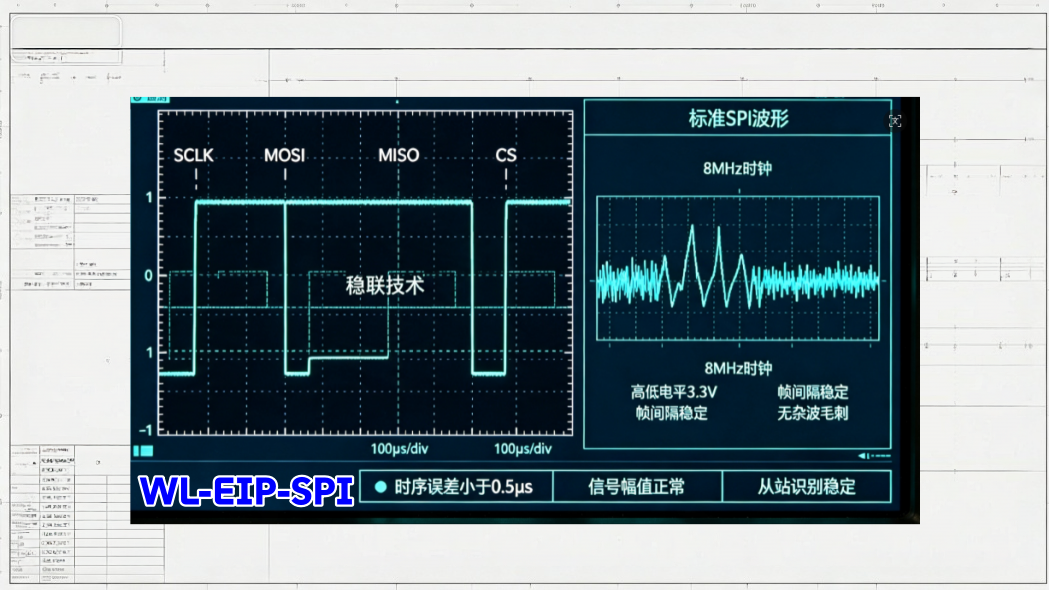

示波器实测SPI通信波形，8MHz时钟时序误差＜0.5μs，电平规整无杂波、无畸变，狭小腔体强干扰环境下信号完整性良好。多项可靠性测试验证方案稳定性：网线热插拔可1s内自动重连恢复通信；伺服满负荷运行工况下无丢帧、数据错乱；-15℃~60℃宽温环境持续运行稳定；整机断电重启后自动加载固化组态，无需人工二次调试。

六、方案优势与应用拓展

该WL-EIP-SPI嵌入式集成方案摒弃外置网关，设备集成度高、布线简洁，大幅节省控制柜空间；硬件协议栈保障低时延通信，适配机器人运动控制场景；屏蔽布线+双重校验机制抗干扰能力优异，可兼容各类机器人SPI外设，标准化适配性强。相较进口模块硬件成本降低55%，适配批量量产。方案可拓展应用于搬运机械手、打磨机器人、AGV车载控制系统等工业设备的内嵌总线改造场景。
