Profinet转SPI嵌入式板卡适配半导体精密微型执行机构国产替代定制项目

工程师调试纪实-稳联技术Profinet转SPI嵌入式板卡适配半导体精密微型执行机构定制项目

本次现场调试针对半导体精密自动化设备厂商的微型执行模组适配项目，设备主要应用于芯片封装、微量精密点胶等高端工艺场景，整体结构高度集成、内部腔体空间极度紧凑，工况特性与常规工业自动化设备完全不同。该类精密设备的核心检测、驱动器件均采用SPI串行总线完成数据交互，凭借高精度时序同步、低资源占用的优势，成为微米级精密控制的核心底层总线。但SPI总线仅支持设备内部嵌入式数据传输，不具备工业以太网组网能力，无法对接产线主流的西门子Profinet上位控制系统，导致精密执行模组只能独立单机运行，无法并入整线自动化管控体系，制约设备智能化升级与批量量产落地。

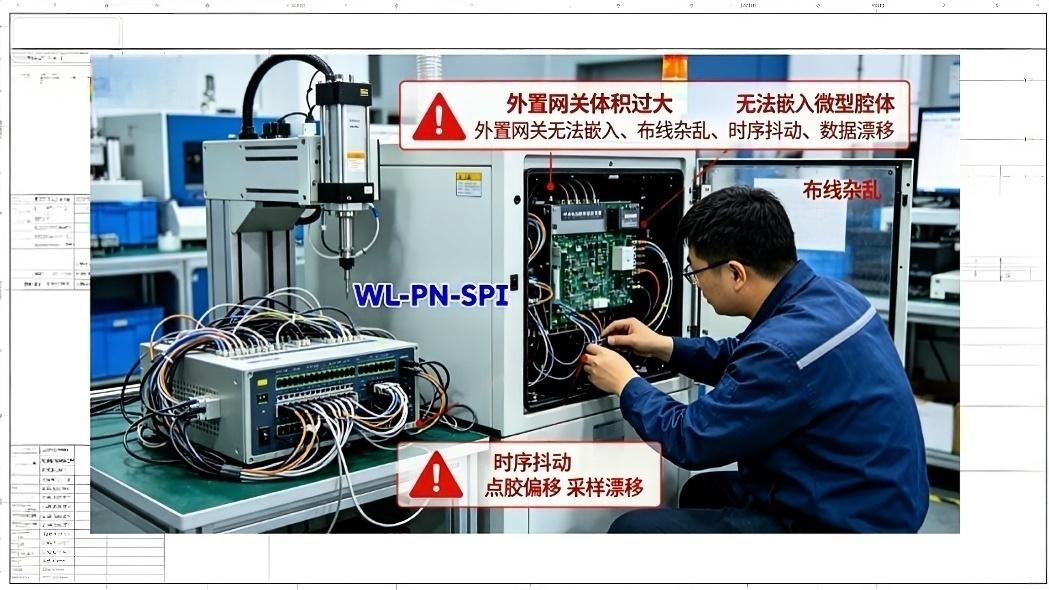

客户此前试用过通用型外置协议转换网关，实际应用中暴露出大量适配短板，完全无法满足半导体精密工艺生产标准。外置网关体积庞大，无法嵌入设备微型腔体，仅能外置布线安装，破坏了设备一体化集成结构，布线杂乱且占用设备外部空间；同时通用网关依托软件协议栈解析报文，时序抖动大、数据刷新稳定性差，生产过程中频繁出现点胶轨迹偏移、压力采样数据漂移等工艺不良问题，无法满足精密生产的一致性要求，彻底无法投入量产。基于设备硬件改版、自主研发底板、批量装配量产的核心规划，客户本次不仅需要基础的协议转换功能，更提出了全套定制化落地需求，包含硬件结构适配改造、全套技术资料交付、精密时序专属调试、设备内嵌免维护适配等个性化技术支持。

为匹配客户非标定制需求，本次项目完成多项针对性优化适配，区别于常规标准化协议转换改造。针对设备腔体狭小、内部器件密集易干涉的问题，对稳联Profinet转SPI嵌入式板卡（WL-PN-SPI）进行专属结构改制，将板卡插针做缩短处理，彻底规避设备内部装配挤压、短路、干涉问题，完美适配密闭腔体内嵌安装工况。同时客户需自主重新设计绘制设备主控底板，我方全程配套交付完整技术资料，包含板卡原厂原理图、DEMO测试板原理图、全套引脚定义手册与时序适配说明，全方位支撑客户硬件二次开发与设备结构迭代改版。结合半导体工艺低抖动、无温漂、高一致性的严苛标准，针对性调试出专属精细化SPI时序参数，精准匹配设备搭载的各类精密传感器、微型驱动芯片工况特性，同时支持参数上电固化、自启动运行，满足客户批量量产免调试、免维护的装配需求。

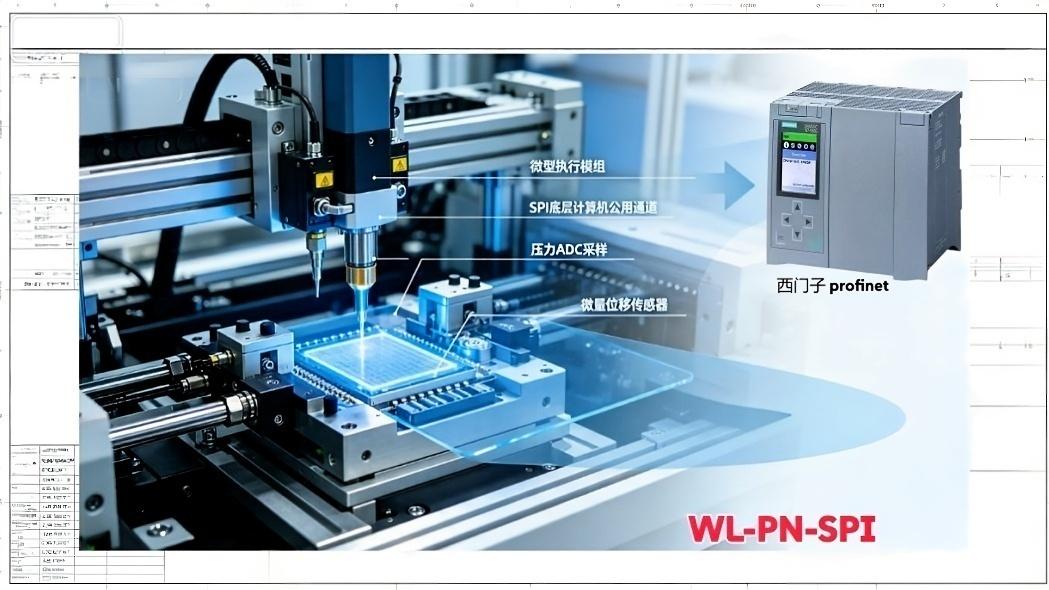

整套系统摒弃了传统工业设备标准化三级架构，采用轻量化高精度闭环控制架构，最大程度缩短信号传输路径，从硬件底层降低通讯延迟与时序抖动，适配精密工艺控制需求。系统运行逻辑简洁高效，上位Profinet PLC下发微米级点位调节、压力阈值、运动调控等精密工艺参数，通过工业以太网传输至稳联定制嵌入式板卡，WL-PN-SPI板卡依托纯硬件协议栈极速完成报文解析与协议转换，输出高精度、高稳定的SPI时序信号，同步驱动微型执行机构精准动作、采集压力、位移、温度等核心工艺数据，最终将规整后的标准工艺数据回传至上位PLC，形成全程闭环精准调控，保障每一次工艺动作的精度一致性。

本次选用的定制版嵌入式板卡WL-PN-SPI专为高端精密微型设备研发，超小版型可无缝适配客户设备密闭狭小腔体，改制后的插针结构与客户全新底板完美匹配，无任何装配冲突。硬件搭载纯硬件Profinet协议解析架构，彻底规避软件协议栈固有的延时波动、时序不稳定问题，时序一致性、重复性极佳；双路独立硬件SPI主机通道支持宽频时钟连续可调，可根据设备不同外设特性做差异化时序适配，兼容高精度ADC采样芯片、微型步进驱动、高速存储芯片等多类SPI精密器件。板载专属FIFO数据缓存机制，智能适配以太网高速报文与SPI低速采样的速率差异，有效杜绝数据堆积、帧丢失、采样失真等问题，保障数据传输的完整性与精准度，全程配合客户完成底板硬件适配调试、原理图迭代验证，提供全流程技术支撑。

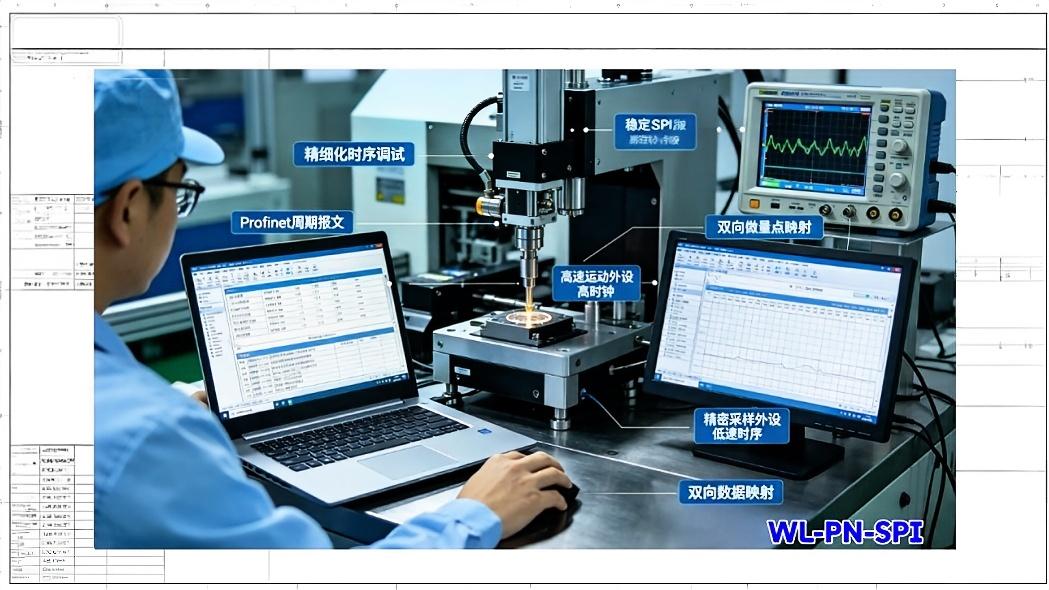

现场调试全程摒弃通用工业设备的标准化参数模板，完全围绕半导体精密工艺特性开展一对一非标精细化调试。通过稳联专属组态工具，针对性优化Profinet周期报文时序，压缩通讯响应周期，保障上位精密工艺指令下发的实时性与同步性；针对设备内不同功能的SPI外设做差异化参数配置，为高速运动执行器件匹配高频时钟、快速响应时序，杜绝点位运动滞后偏差，为压力、温度等精密采样器件匹配平稳低速时序，规避高频信号干扰引发的采样误差，从时序底层同时兼顾设备运动精度与采样精度。数据映射环节摒弃固定通用区间，根据客户工艺参数位数、采样频率、指令长度自定义搭建高精度双向数据交互区域，下行指令可实现微米级精准点位调节与压力校准，上行工艺数据可实时监控、精准溯源。同时开启硬件级时序校验与容错过滤机制，自动修正无尘车间微弱电磁扰动、温场波动带来的微小信号偏差，彻底解决设备长期运行的数据漂移、工艺不稳定难题，保障批量生产的工艺一致性。

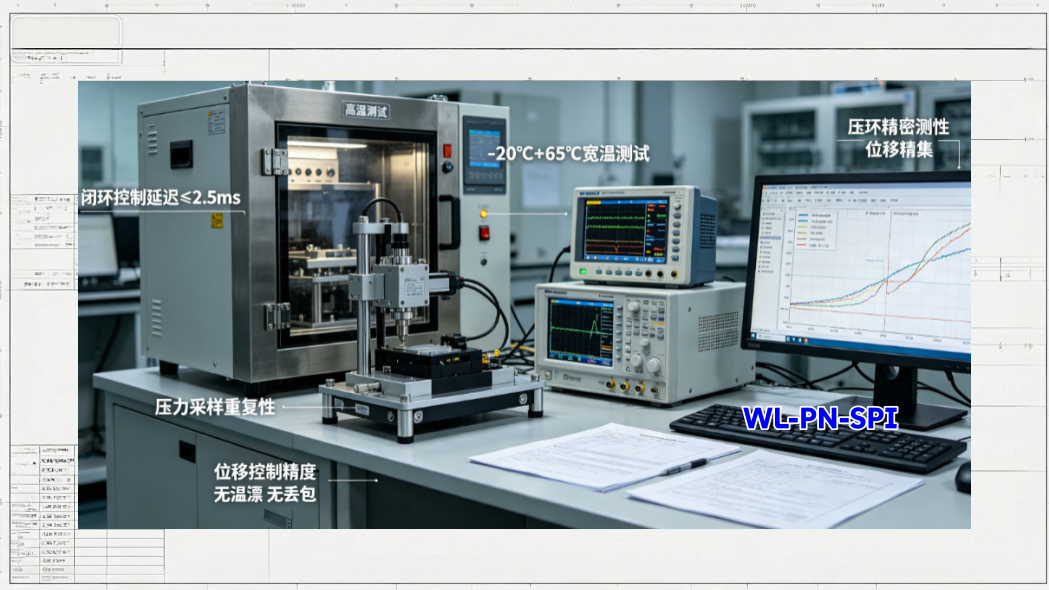

调试完成后，严格按照半导体设备高端验收标准，完成多维度工艺级性能验证与可靠性测试。实测设备整机闭环控制延迟≤2.5ms，总线时序偏移量极小，全程无信号抖动、无数据漂移问题；长时间连续拷机运行后，压力采样重复性、位移控制精度始终稳定在客户工艺允许误差范围内，完全满足微米级精密生产要求。在-20℃~+65℃宽温交替工况测试中，设备无温漂、无参数偏移，时序精度与数据稳定性不受环境温度影响，适配无尘车间恒温生产、设备高低温储存的复杂工况；洁净车间弱电磁环境抗干扰测试中，总线信号完整清晰，无错帧、无丢包，整机通讯稳定性、工艺精度全部达标，顺利通过客户整机验收，可直接投入批量预装量产。

本项目属于典型的精密设备非标定制、硬件适配、工艺调试一体化落地项目，与常规工业标准化协议转换改造有着本质区别，核心价值不仅是实现总线协议互通，更是解决高端精密设备量产迭代的全套技术难题。通过WL-PN-SPI板卡插针结构定制优化，攻克了狭小腔体内嵌装配的干涉难题；通过全套硬件原理图、测试资料交付，全力支撑客户自主底板研发与设备结构迭代升级；通过精细化非标时序调试，彻底解决了半导体精密工艺数据漂移、精度不稳定的生产痛点。整套方案充分发挥了稳联嵌入式板卡小型化、可定制、低抖动、高稳定的核心优势，打破了传统网关无法适配高端精密设备的行业局限，既满足了设备自动化组网的功能需求，又适配了客户硬件自研、结构改版、批量量产的商业化需求，为半导体封装、精密点胶、微型检测等高端智能制造装备，提供了成熟的国产化高精度总线一体化解决方案，具备极高的行业复用与推广价值。
