稳联技术替换“ainibs”嵌入式Profinet转ModbusRTU（URT）小板与demo板对接调试实操
完成准备后，开展嵌入式Profinet转ModbusRTU（URT）小板与ModbusRTUdemo板对接调试。本次调试以demo板为从站，搭建“工业电脑（Profinet主站）→转换小板→demo板（ModbusRTU从站）”通信链路，验证转换小板组态可行性、数据收发稳定性及通信波形规范性，积累实操经验。
2.1组态配置：协议转换核心环节
组态配置是协议转换关键，需分别完成转换小板参数配置及工业电脑组态软件设置，确保参数匹配，步骤如下：
2.1.1转换小板参数配置（基于专用组态软件）

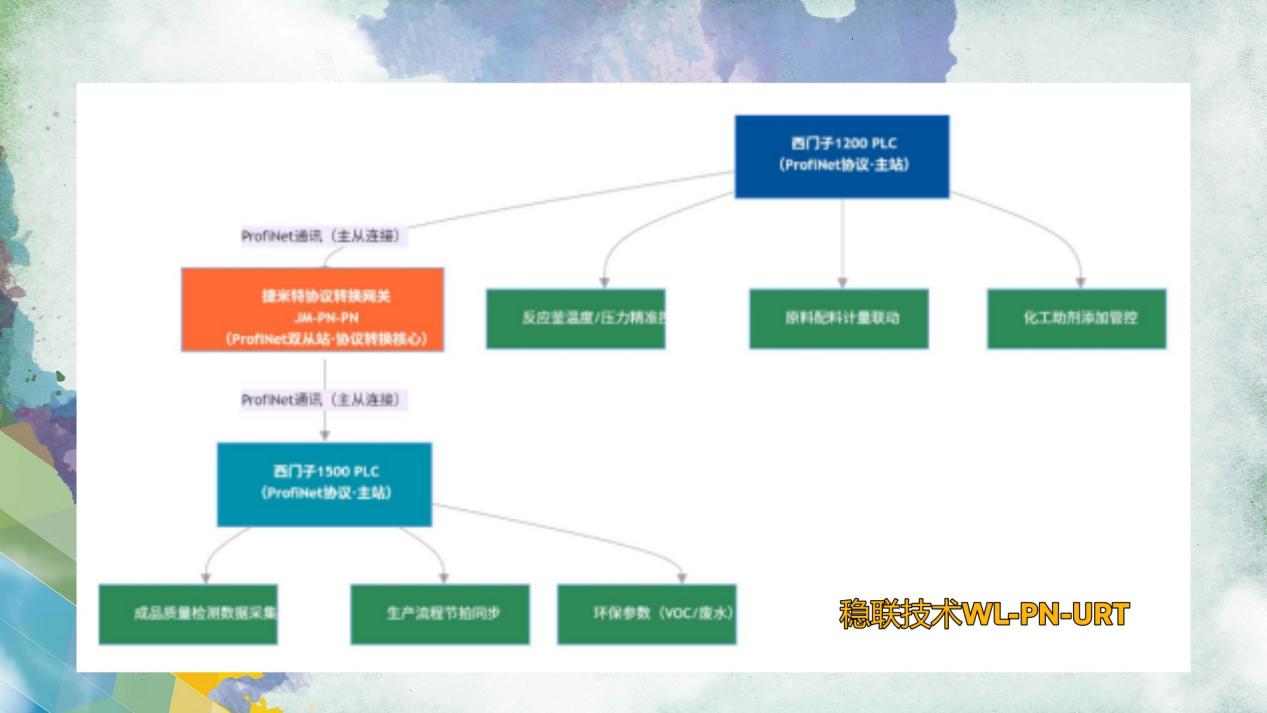

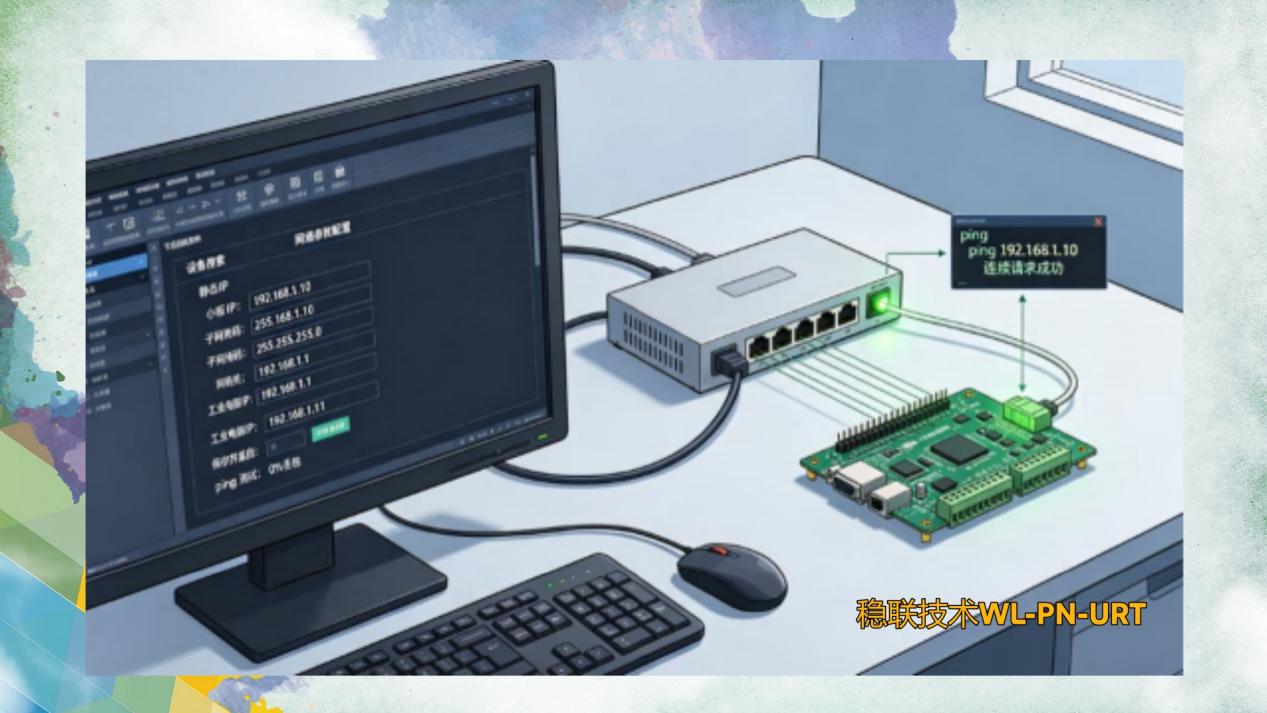

打开专用组态软件，通过网线将工业电脑与转换小板连入同一交换机，连通后搜索连接设备进入配置界面，步骤如下：
网络参数：选静态IP，设置（WL-PN-URT）小板IP为192.168.1.10，子网掩码255.255.255.0，网关192.168.1.1，与工业电脑IP（192.168.1.11）同网段。保存后重启小板，pingIP确认连通无丢包，网口指示灯正常闪烁。
协议转换参数：选“Profinet转ModbusRTU”工作模式，按demo板说明书设置ModbusRTU参数：波特率9600bps、数据位8位、停止位1位、无校验，从站地址1（demo板出厂预设），勾选“自动重连”。
数据映射：按主站数据区与ModbusRTU寄存器一一对应原则，输入数据区映射至输入寄存器40001~40004（4字节）读取demo板数据；输出数据区映射至输出寄存器40005~40008（4字节）写入数据，检查数据类型匹配。
配置生效：完成设置后下载参数至小板，下载过程保持网络稳定。重启后状态灯常亮即配置生效，异常需重新排查。
2.1.2工业电脑组态软件设置
打开组态软件，以Profinet主站身份完成配置，搭建通信链路：
添加设备：在设备库选择对应型号协议转换模块，输入IP192.168.1.10，完成添加。

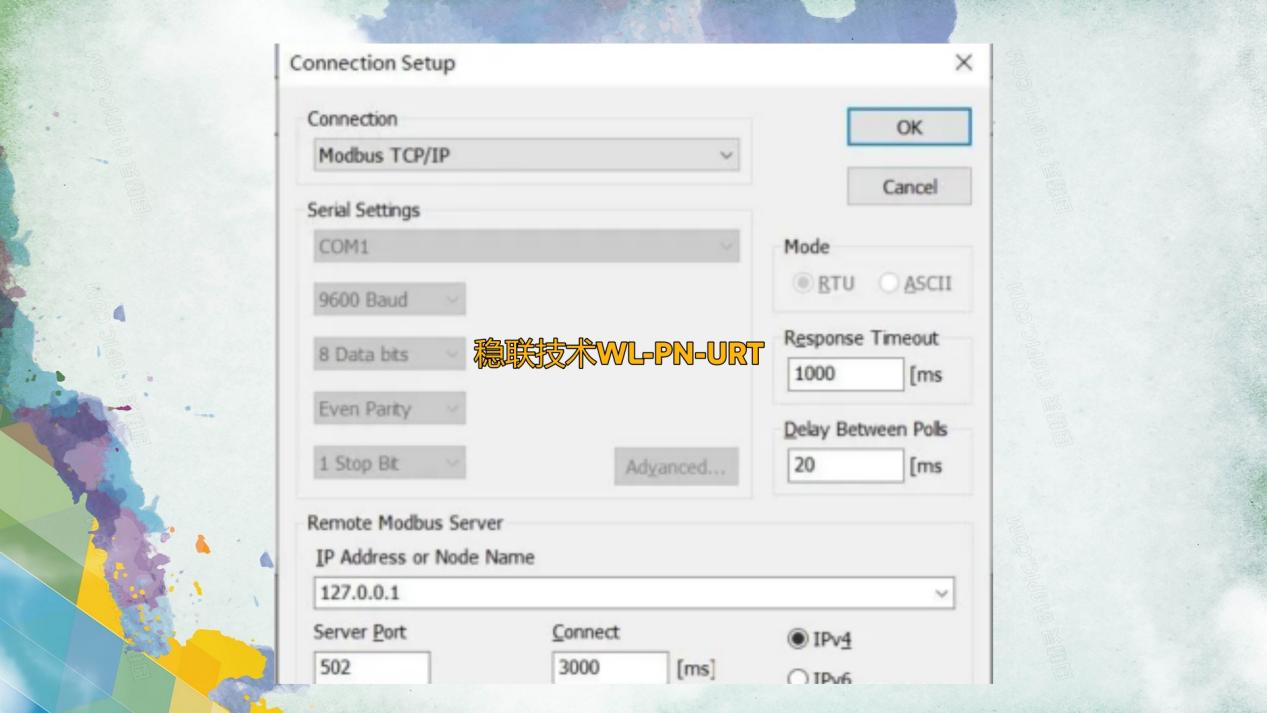

参数匹配：设置通信参数与（WL-PN-URT）小板、demo板一致，超时时间1000ms，开启“通信状态监测”。
变量配置：按映射关系添加4个输入变量、4个输出变量，关联对应寄存器，数据类型设为16位无符号整数，命名后便于监测。
连接测试：点击“连接测试”，若显示Profinet通信链路已建立即成功；连接失败则排查IP配置、网络连接及参数匹配性问题。
2.2ModbusRTU数据收发测试：验证协议转换完整性
完成组态配置后，开展数据读取、写入测试，验证转换（WL-PN-URT）小板的协议解析与转发能力，确保数据传输准确稳定。
2.2.1数据读取测试（主站读取demo板数据）
通过demo板拨码开关设置输入寄存器40001~40004为1234、5678、9012、3456，确认demo板正常后开展测试：
1.组态软件发起读取指令，读取数据与预设一致，协议解析功能正常。
2.间隔1s重复读取50次，无数据丢失、错误码，响应时间≤50ms，满足工业现场100ms实时性要求。

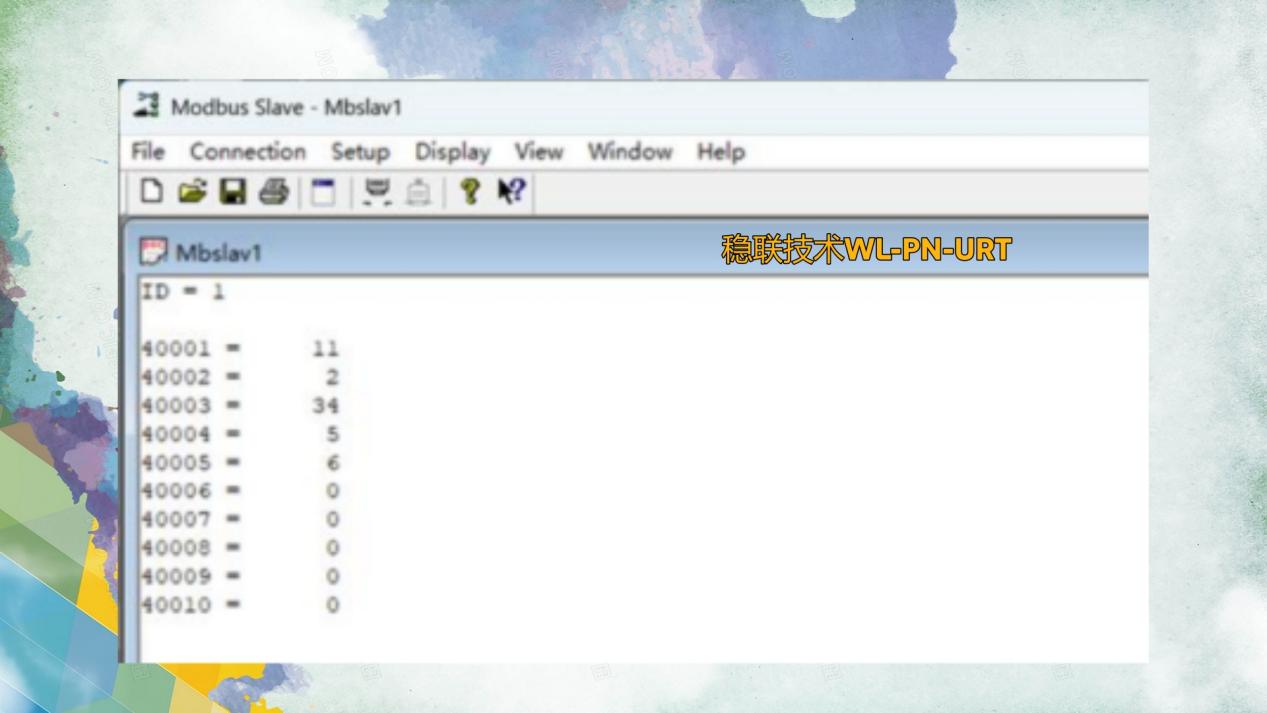

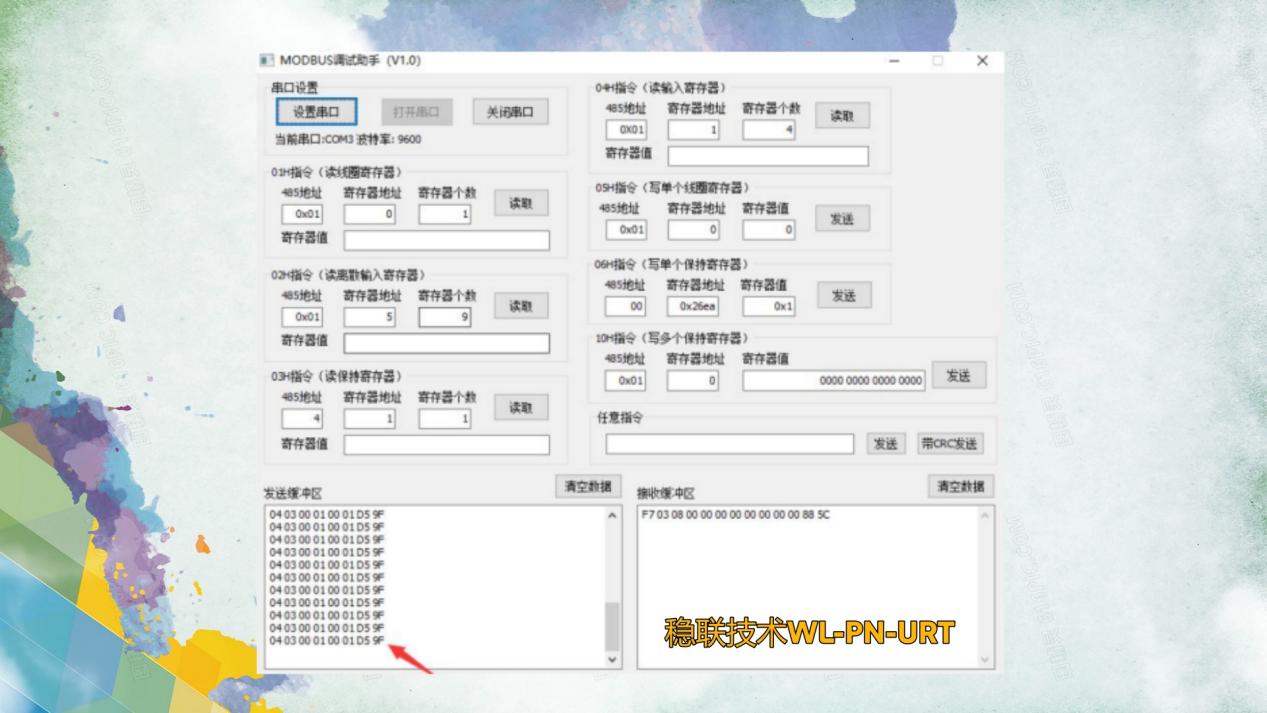

3.串口调试助手监测确认通信帧完整，格式符合ModbusRTU规范，验证转换小板解析能力。
2.2.2数据写入测试（主站向demo板写入数据）
在组态软件向demo板输出寄存器40005~40008写入测试数据7890、2345、6789、1234，验证写入功能：
1.发起写入指令后，读取对应寄存器数据与写入一致，协议转发功能正常。
2.连续写入10组随机16位无符号整数，写入全部准确，无失败错乱，指示灯闪烁正常，稳定性达标。
2.3波形图对比分析：验证通信信号规范性
使用示波器采集ModbusRTU通信波形，对比标准波形排查问题，确保信号质量达标。
2.3.1波形采集设置

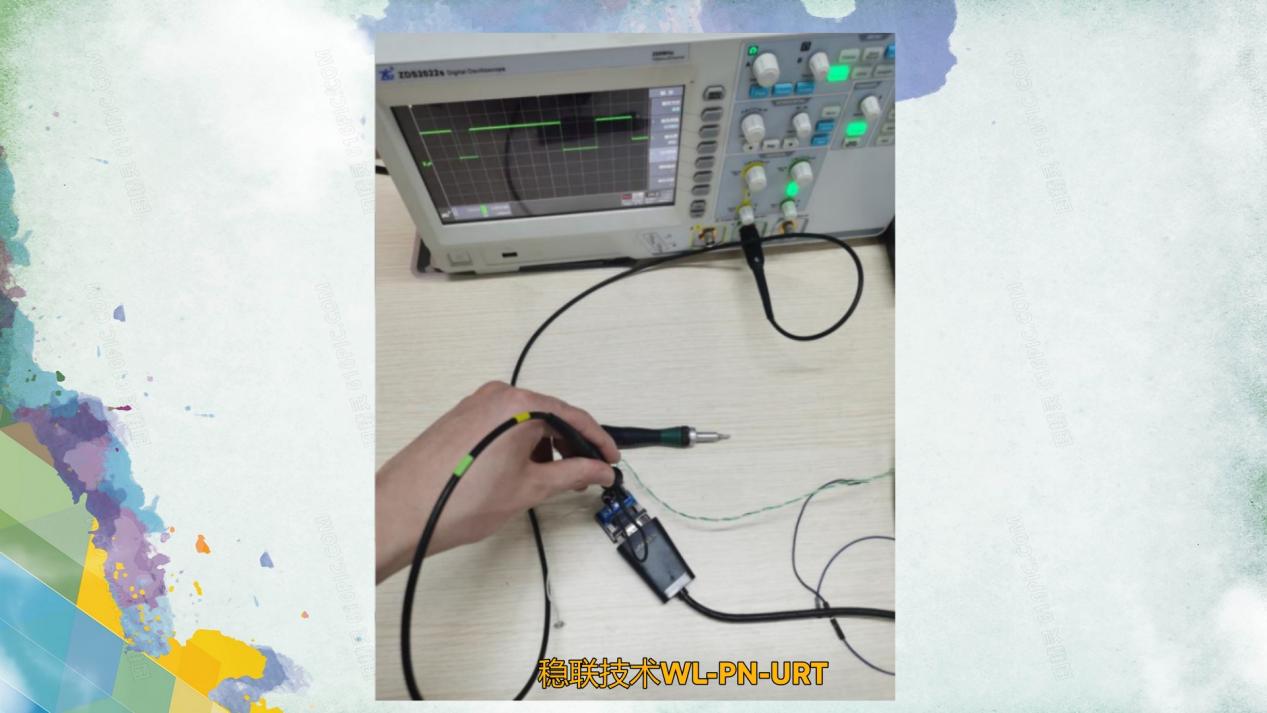

示波器探头分别接转换（WL-PN-URT）小板TX引脚、demo板RX引脚，接地端接设备GND，设置采样频率1MHz、上升沿触发、电压量程5V/div、时间轴100hs/div，关闭无关设备减少干扰。

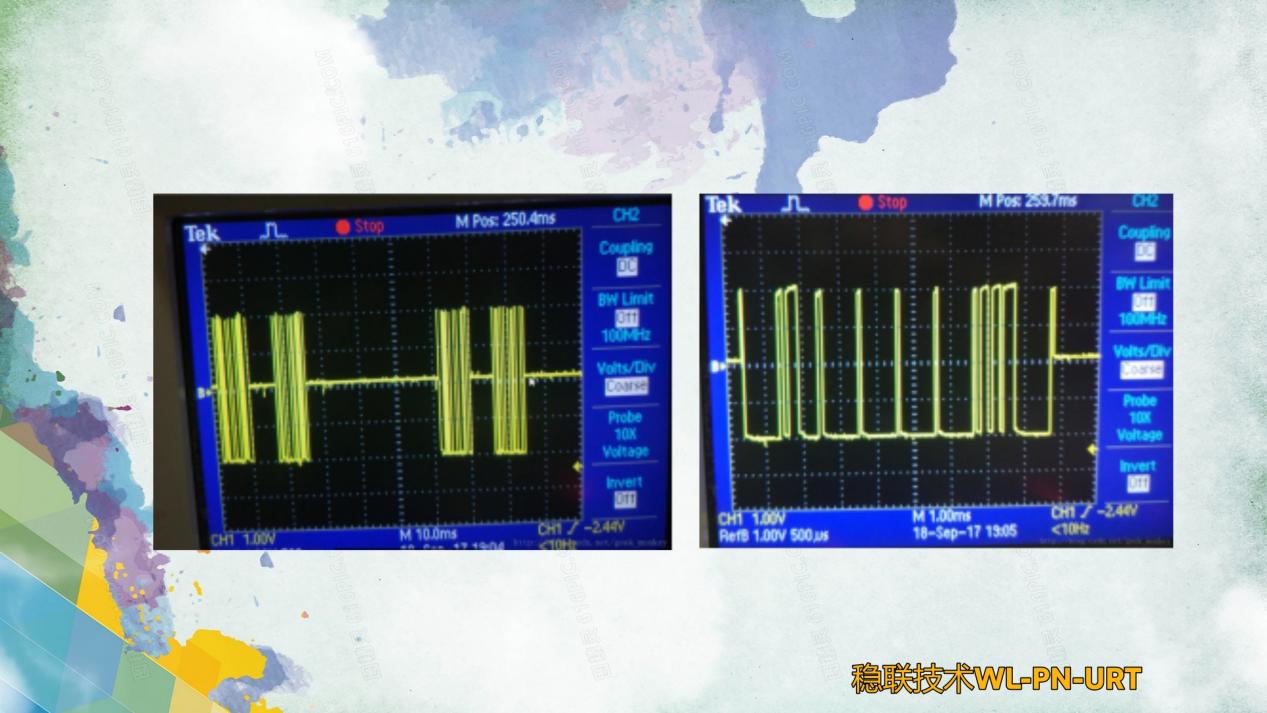

2.3.2波形对比结果
结合规范从四维度对比实际与标准波形：
帧结构：实际帧结构符合标准，帧间隔约380hs，可确保从站识别帧起止。
信号幅值：高低电平幅值符合标准RS485要求，无衰减失真，边沿陡峭。
时序：波特率符合预设9600bps，比特位时长约104hs，时序偏移小于1hs，可同步传输。
抗干扰性：模拟工业干扰后，无杂波抖动，无丢帧错帧，抗干扰能力达标。
本次调试表明，转换（WL-PN-URT）小板可完成Profinet与ModbusRTU协议转换，数据收发稳定准确，通信符合标准，基础功能验证通过，为后续对接工业设备奠定基础，调试要点可提升后续调试效率。
