100V极限高压破局者！矽力杰 SY8511 降压架构与九大硬核底层技术深度拆解
在BMS电池管理、两轮电动车（48V/60V/72V）、汽车电子负载突降（Load Dump）以及非隔离型通信基站电源设计中，系统总线往往潜伏着致命的浪涌尖峰。当输入电压瞬间飙升至八九十伏甚至突破百伏时，常规的降压芯片极易发生电过应力（EOS）击穿。传统的应对方案往往需要堆叠昂贵的大功率TVS管或采用复杂的钳位电路，这极大增加了BOM成本与板卡面积。
为解决极限高压与严苛体积双重受限的供电痛点，作为矽力杰官方授权代理商，佰祥电子FAE团队本期为您从底层控制环路、热设计与故障防御等专业维度，深度剖析一款专为超高压微型化系统打造的异步降压转换器 —— 矽力杰 SY8511。
一、突破百伏天花板

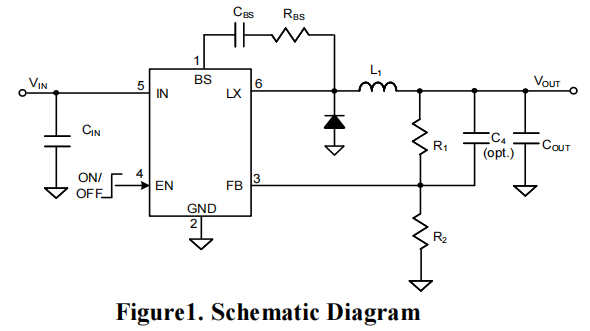

宽压输入与极简拓扑的完美融合 SY8511 是一款打破常规电压限制的“硬核”高压电源控制器。它原生支持 4.5V 到 100V 的极限输入环境，不仅能够从容消化工业总线上的开关浪涌，更在极度紧凑的封装内实现了极简的外围电路设计，大幅提升了系统的整体MTBF（平均无故障时间）。
二、九大硬核技术剖析，直击超高压电源设计底层痛点
1.100V极限耐压工艺：构筑绝对的安全防线 面对恶劣电网或电机反电动势，SY8511展现出了强悍的抗雪崩击穿能力：
(1)支持高达100V的超宽输入电压范围，轻松向下兼容12V、24V、48V及72V等多种严苛电源总线。
(2)极高的耐压余量彻底打消了硬件开发中关于高压尖峰击穿芯片的顾虑。
(3)允许工程师在设计时缩减甚至省去输入端昂贵的瞬态电压抑制器（TVS），显著优化系统整体成本。
2.自适应COT控制架构：重塑极速动态响应 在“百伏转低压”的巨大压差下，极小的占空比（Duty Cycle）往往导致传统电压型或电流型环路响应迟缓：
(1)SY8511摒弃了传统的内部误差放大器补偿网络，采用矽力杰先进的自适应恒定关断时间（COT）电流模式控制架构。

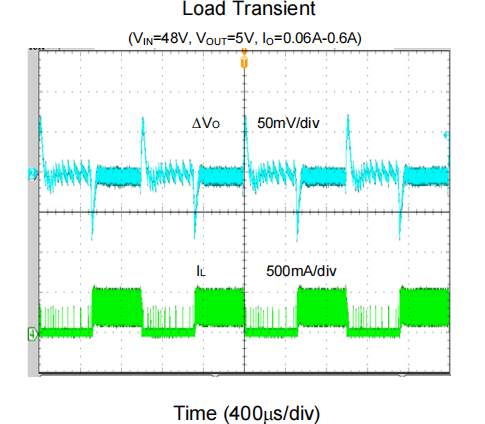

(2)该架构具备极高的闭环带宽，在负载电流发生剧烈阶跃跳变时，能够以几乎零延迟的方式调整占空比。
(3)有效抑制了输出电压的过冲与跌落，且外围无需复杂的RC补偿网络，极大降低了环路调试难度。
3.优化的导通阻抗与热设计：无惧高压差转换热耗 将100V降至5V或3.3V时，巨大的压差是对芯片内阻及封装散热的终极考验：
(1)芯片内部集成了经过特殊耐压优化的高侧 N 沟道主功率 MOSFET。
(2)其导通电阻（RDS(ON)）典型值被极力控制在1.2Ω，在0.6A连续输出工况下，有效降低了导通损耗。

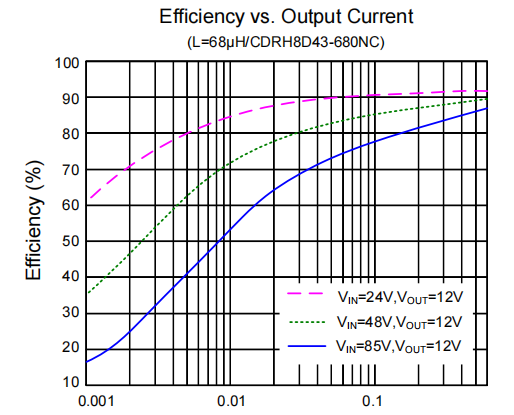

(3)结合高效的开关波形控制，使得SY8511在恶劣的高压差转换中依然能保持出色的能量转换效率。
4.200kHz伪恒定开关频率：精准平衡效率与EMI 在高压降压应用中，开关频率的选择是效率与体积博弈的关键：
(1)SY8511在连续导通模式（CCM）下，维持约200kHz的伪恒定开关频率。
(2)这一频率设定是在“降低100V开关损耗”与“缩小外部电感体积”之间取得的最佳工程平衡点。
(3)稳定的开关频率表现，也为工程师在处理系统级电磁干扰（EMI）时提供了高度的可预测性。

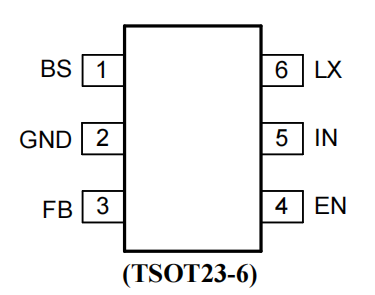

5.极微缩TSOT23-6封装：挑战功率密度极限 在寸土寸金的高密度智能仪表和传感器主板上，空间就是第一生产力：
(1)在提供100V强悍耐压的前提下，SY8511将体积极致压缩到了TSOT23-6微型贴片封装内。
(2)仅有6个引脚的高效布局，极大简化了PCB的布线难度与BOM占用面积。
(3)为体积受限的各类BMS从板、GPS追踪器与通信模块后级稳压提供了近乎完美的微型化方案。

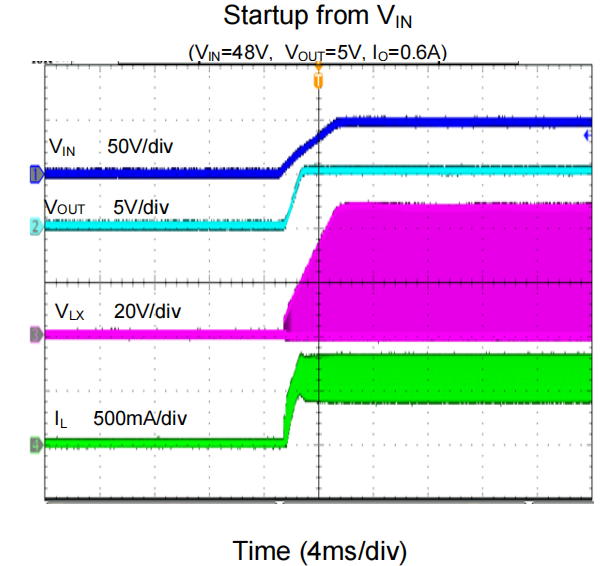

6.内部精准软启动：驯服百伏级开机浪涌 在高达70V甚至100V的母线上进行热插拔或硬开机，产生的浪涌电流对后级是毁灭性的：
(1)SY8511内部集成了高可靠性的软启动（Soft-start）电路。
(2)在上电瞬间，强制控制输出电压和电感电流平滑、缓慢地爬升。
(3)彻底消除了开机瞬间可能拉低输入总线或击穿输出电容的巨大Inrush Current。
7.0.6V医用级基准源：杜绝后级电压漂移 后级的高精度MCU、ADC采样电路对供电电压的绝对精度有着严苛要求：
(1)SY8511内部集成了一个精度高达0.6V ±1%的参考电压基准源。
(2)无论输入总线电压如何在4.5V到100V之间剧烈波动，或环境温度如何变化。
(3)它都能从源头上确保最终反馈调节的输出电压稳如泰山，消除端点漂移隐患。

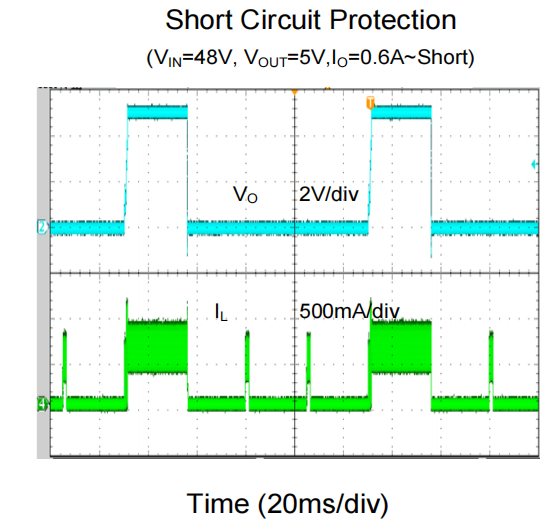

8.全景故障防御矩阵：打嗝保护与逐周期限流 在复杂的工业及车载恶劣环境中，异常短路时有发生，SY8511为此构建了堡垒级的底层保护：
(1)配备逐周期峰值电流限制（Cycle-by-Cycle Peak Current Limit），精准拦截瞬态过流，防止电感发生致命的磁饱和。
(2)支持智能打嗝模式（Hic-cup Mode）输出短路保护。
(3)在遭遇极端死短路时，芯片自动停止高频开关并进入极低功耗的间歇重启状态，待故障移除后自动平滑恢复正常输出。

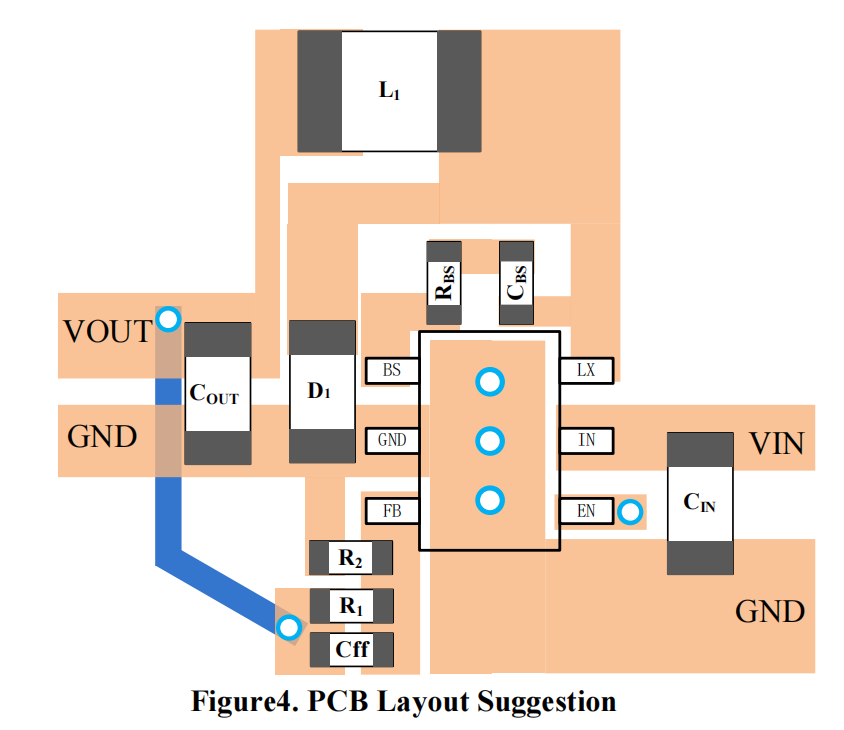

9.严谨的PCB Layout指引：确保高压系统稳定落地 高压高频开关电源的稳定性，三分靠芯片，七分靠Layout布局：
(1)规格书提供了极其专业的PCB走线指导，明确指出输入旁路电容必须紧贴 IN 和 GND 引脚。
(2)严格规避了反馈节点（FB）与高频开关节点（LX）的平行走线，从物理层面上隔绝了高压噪声耦合。
(3)通过大面积覆铜连接GND引脚，不仅优化了高频回路的阻抗，更建立起优秀的散热通道。
总结与全方位技术赋能
SY8511 通过 100V 的极限耐压突破、自适应 COT 控制技术以及 TSOT23-6 的极微缩封装，成功解决了超高压输入、小电流微型化输出场景下的效率、体积与动态响应矛盾。它是工业仪器、电池组管理单元以及车载辅助电源后级降压的终极利器。
