打破5V束缚：ECP5702 PD诱骗芯片，让Type-C供电更自由，可取5V、9V、12V、15V

一颗芯片，解锁全场景供电自由

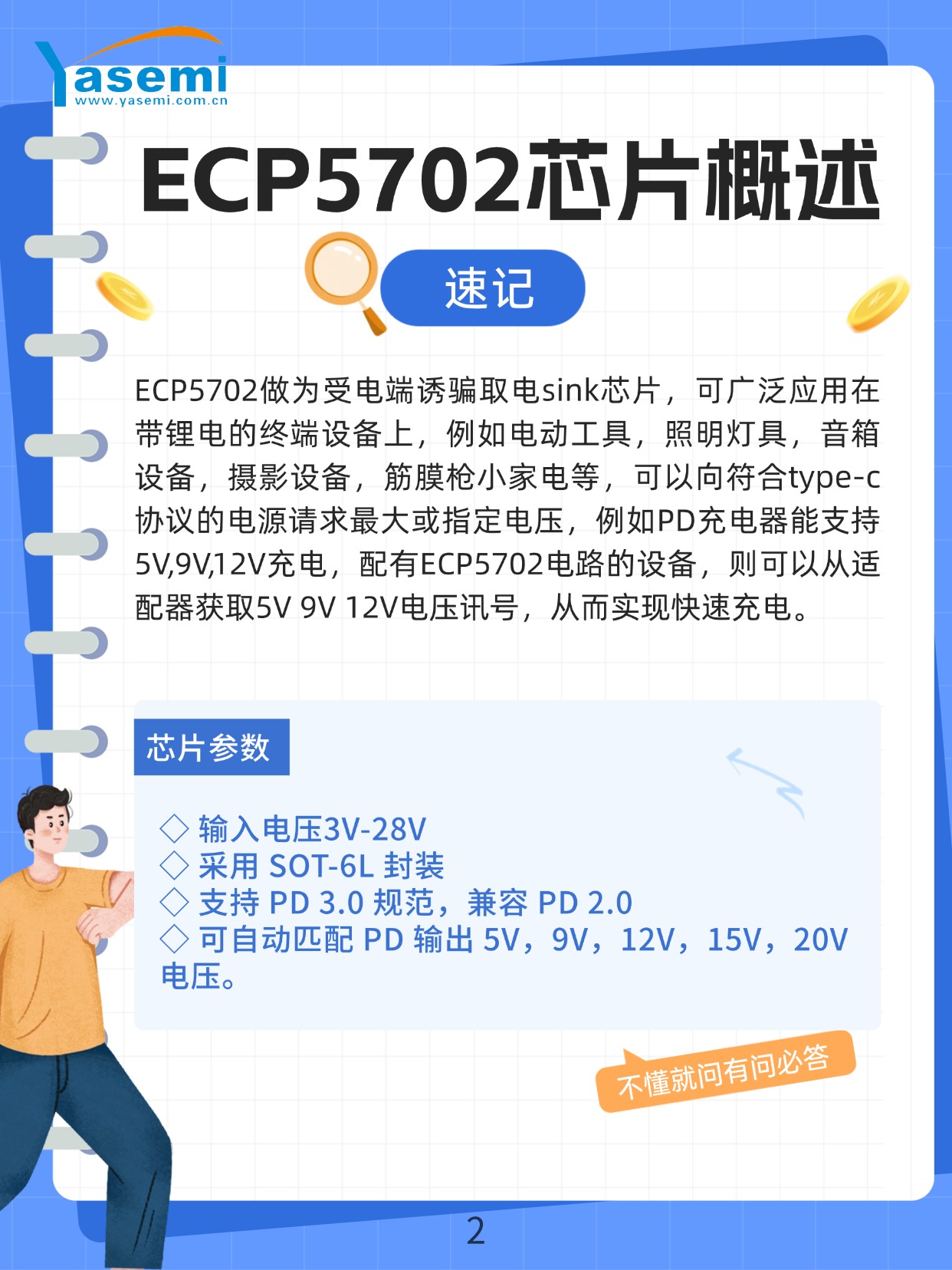

ECP5702是一款专为受电端设计的PD Sink协议芯片，它能让你的设备与支持PD协议的充电器“对话”，主动请求5V、9V、12V、15V甚至20V的电压输出。

它的核心优势在于：

宽幅电压适配：输入电压覆盖3V-28V，支持PD 3.0并兼容PD 2.0协议，市面上主流快充头都能轻松适配。

极简外围设计：仅需搭配两颗电阻，就能在TP引脚精准设置所需电压，比如16kΩ+100kΩ即可稳定诱骗20V电压。

小巧高能封装：采用SOT23-6L封装，极小的体积可轻松嵌入各类便携设备，不占用额外空间。

不止是“诱骗”，更是场景革新

凭借灵活的电压调节能力，ECP5702已成为多类设备的供电核心：

在户外照明场景中，它能从Type-C充电宝获取12V电压，驱动高亮LED灯珠，大幅提升续航与亮度。

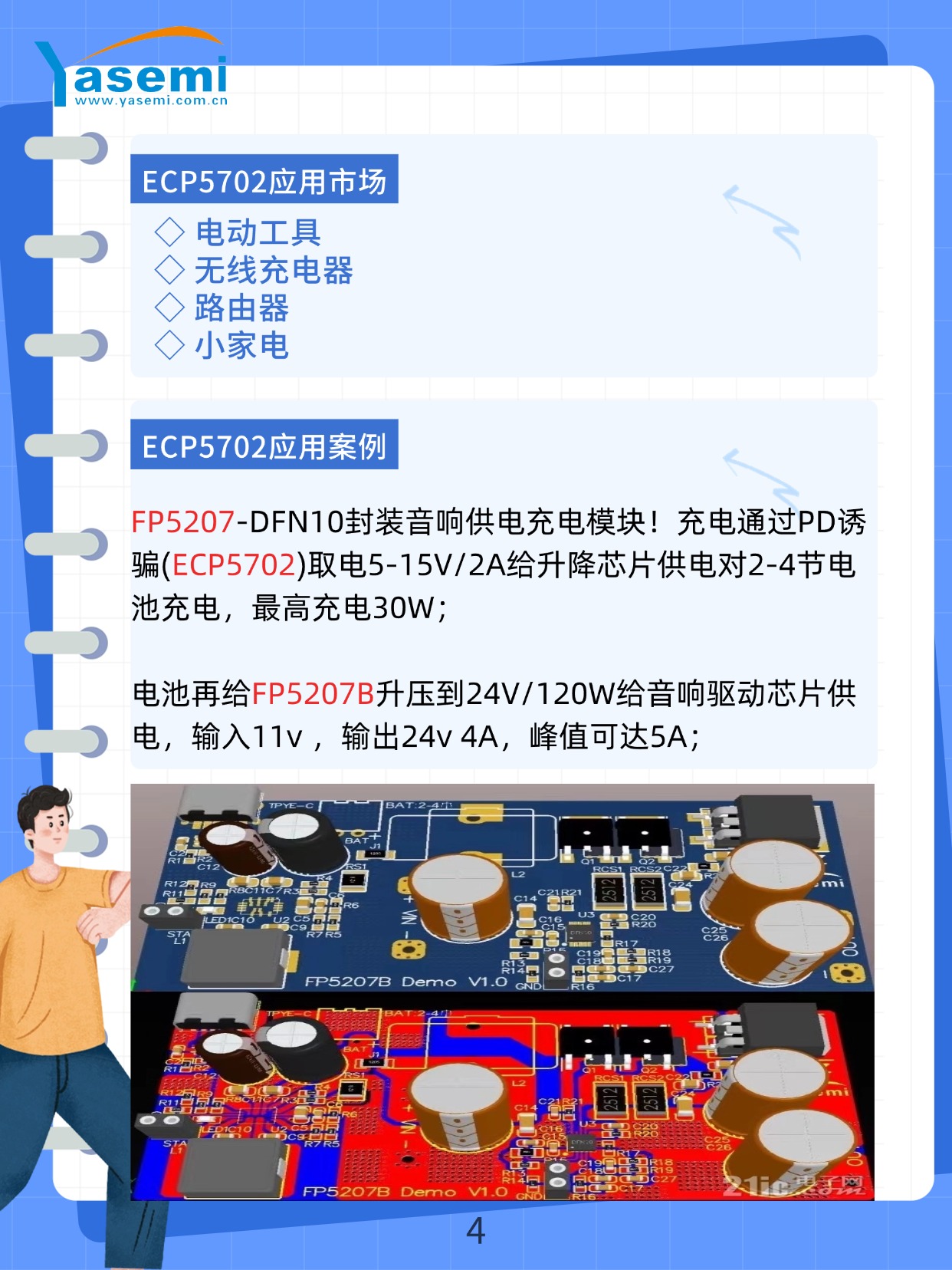

在蓝牙音箱方案里，它可诱骗15V/2A输入，为升降压芯片供电，再升压至24V驱动音频模块，实现120W峰值功率输出。

电动工具、筋膜枪等便携设备，也能通过它直接使用PD快充头供电，摆脱对专用适配器的依赖。

从参数到落地，技术细节一目了然

在实际应用中，ECP5702的设计门槛极低：

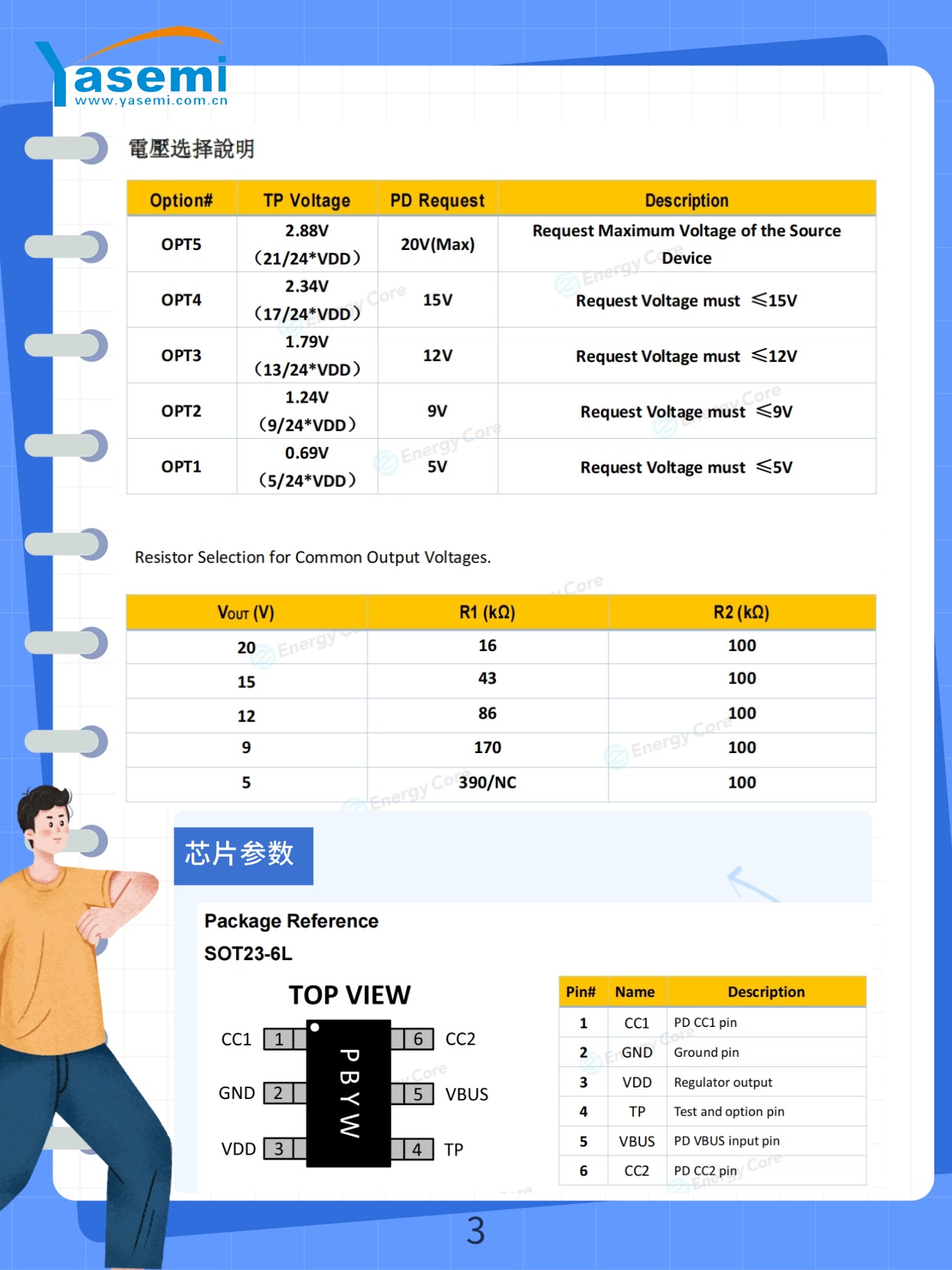

通过配置TP引脚的分压电阻（如390kΩ电阻对应5V输出），即可精准锁定目标电压。

其内置的稳压器和PD协议通讯模块，确保了电压切换的稳定性和兼容性，无需复杂的固件开发。

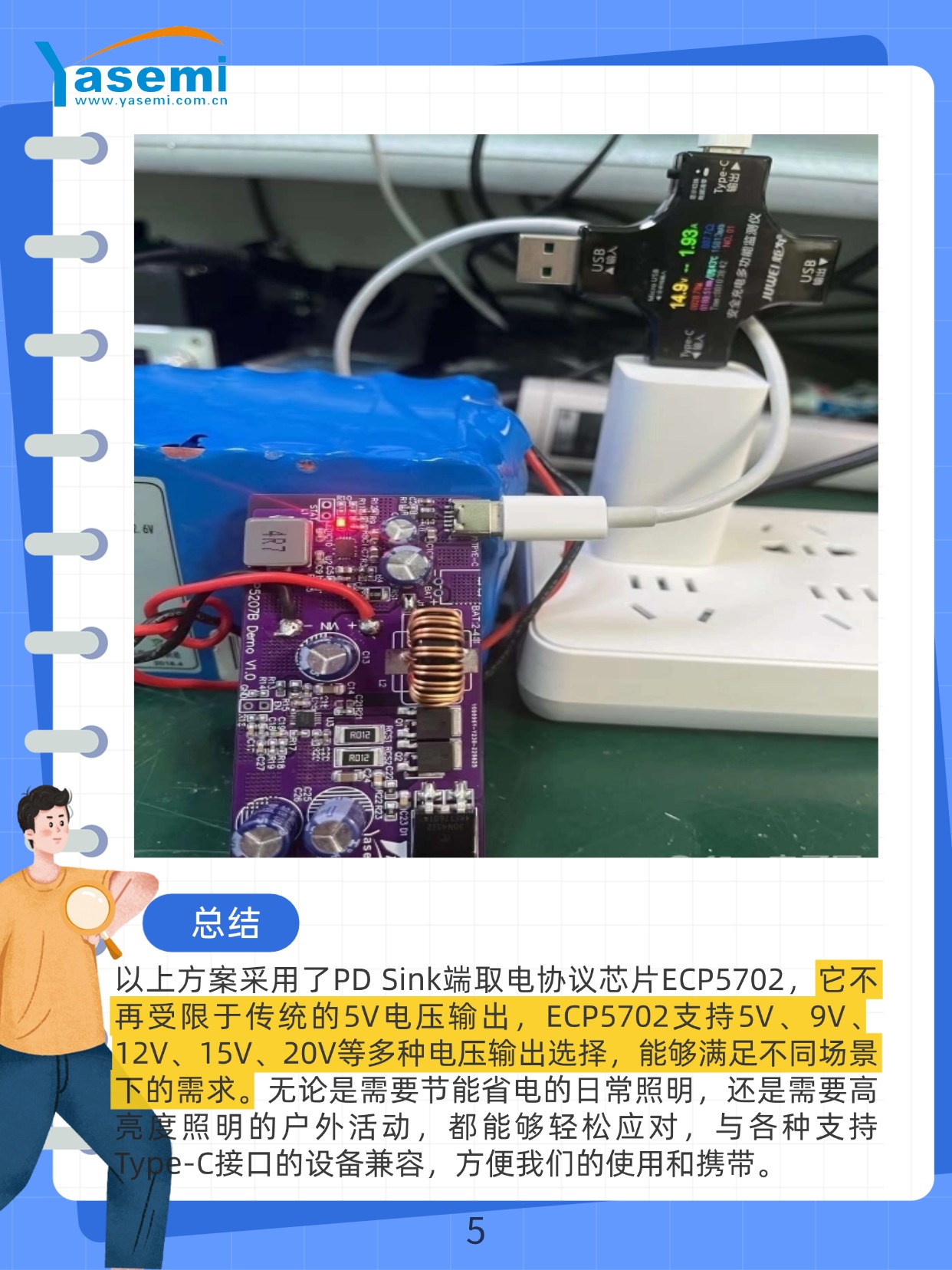

从实验室的测试板到量产的设备，ECP5702都展现出了可靠的性能。当它搭配FP5207升降压芯片时，能轻松实现“诱骗取电→电池充电→高压供电”的完整链路，为高功率便携设备提供了一套极简的供电解决方案。
