PUF 技术：给每颗芯片一个 “不可复制的数字身份证”

尤其是在物联网场景中，设备数量庞大且分布分散，从智能手表到工业控制器，任何一个设备被破解，都可能成为攻击者渗透整个系统的突破口。

而 PUF 的出现，为这个难题提供了更优的解决方案。它不是预先存在芯片里的 “钥匙”，而是芯片本身的物理特性 —— 就像人的指纹，不需要刻意 “存储”，却永远属于这颗芯片。当我们需要验证芯片身份时，只需给它一个特定的 “提问”（ 挑战），比如输入一串随机数字，芯片就会根据自身的物理差异，输出一个唯一的 “回答”（响应）。同一颗芯片，面对相同的 “提问”，每次给出的 “回答” 都一样；但换另一颗芯片，哪怕型号完全相同，面对同样的 “提问”，“回答” 也绝不会重复。这种 “挑战 - 响应” 机制，就成了芯片独一无二的身份凭证。

世界上没有两片完全相同的树叶，同样，即使是同一批次、同一工艺生产的芯片，其内部晶体管的尺寸、导电性能等微观特性也会因制造过程中的随机扰动（比如温度波动、材料纯度差异）产生微小差异。这些差异是天然存在、无法复制的，PUF 技术正是通过特定电路设计，将这些物理差异 “翻译” 成一串唯一的数字序列（类似指纹），作为芯片的 “天然密钥”。

更关键的是，PUF 的 “指纹” 是 “造” 出来的，不是 “写” 进去的。芯片在生产时，这些物理差异是自然形成的，没有任何人能精确控制或复制。就算有人拿到一颗芯片，想通过逆向工程仿制出一模一样的 PUF 特性，也几乎不可能 —— 因为制造过程中的微小扰动（比如温度波动、材料纯度的细微差别）是随机的，无法复现。

PUF具备以下优势：

不可克隆：即使攻击者拿到芯片设计图纸，也无法复制另一颗具有相同 PUF 特征的芯片，因为制造过程的随机性无法复现；

无需存储：密钥不会被提前写入存储单元，而是在需要时通过 PUF 电路 “实时生成”，从源头避免了密钥被窃取的风险；

抗物理攻击：即使芯片被物理拆解，也无法通过逆向工程获取 PUF 特征，因为它依赖的是芯片内部的物理特性，而非静态数据。

理论上，所有SRAM存储单元的构造应完全一致，但由于制造工艺的物理限制，这些看似相同的单元实际上存在细微差异。 这些细微差异在初始上电或复位时，会导致不同存储单元的初始状态存在差异，使得每个SRAM单元拥有独一无二的初始数据状态。 这些初始数据状态就如同芯片与生俱来的“胎记”，构成了PUF身份认证的原始依据。

这些初始数据状态经过进一步的算法处理和逻辑运算，会被转化为更加稳定且具有高安全性的特征数据。通过算法处理后的特征数据，会被融入到芯片的实际运行体系中。

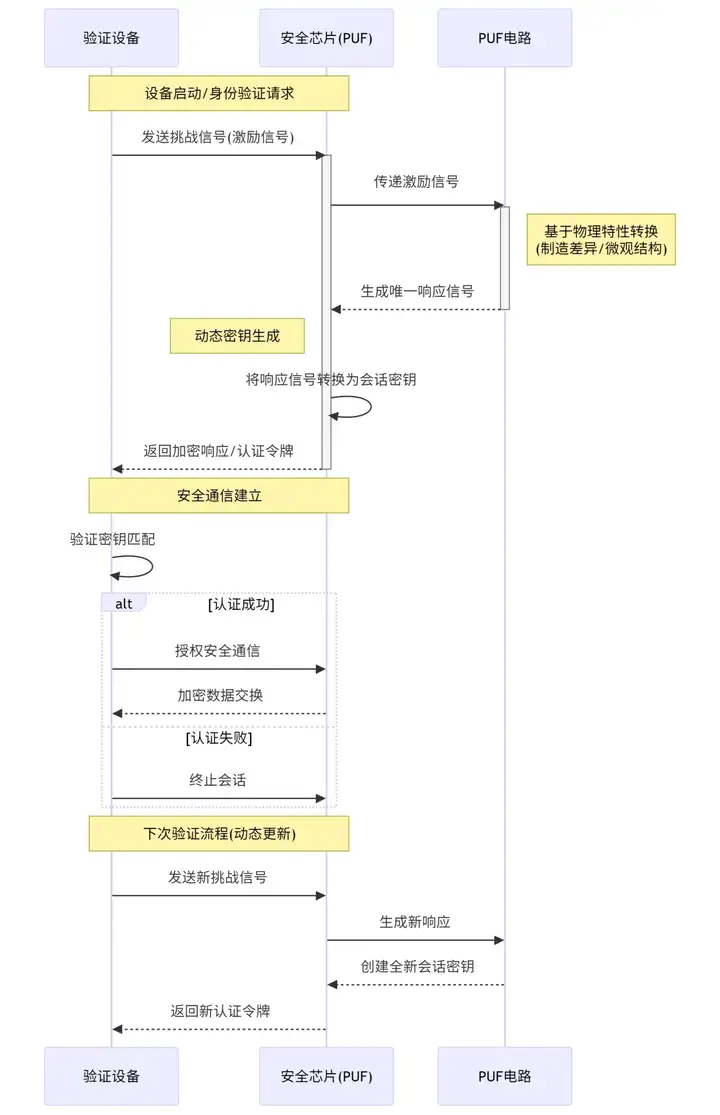

在实际应用中，当设备启动或需要进行身份验证时，PUF电路便开始工作，基于芯片的物理特性实时生成密钥，用于加密通信、身份认证等操作。这个实时生成的密钥就像芯片的专属密码，只有匹配正确才能解锁安全通信。而且，由于每次生成的密钥都基于芯片物理特性的动态响应，即使攻击者截取了一次通信中的密钥，也无法用于下一次验证，极大提升了设备身份认证和数据传输的安全性。

此外，PUF技术还具备高度的灵活性和适应性，能根据芯片应用场景和安全需求进行定制化设计，无论是对安全要求极高的金融IC卡，还是资源受限的超低功耗物联网设备，都能提供恰到好处的安全防护。
