替代SN6505低EMI 推挽式变压驱动器

概述：

PC6505A/B/C系列是低电磁干扰（EMI）推挽变压器驱动器，专为隔离接口应用中的小型化隔离电源设计。该器件由2.7-V至5-V直流电源供电，驱动低轮廓中心抽头变压器初级绕组。次级绕组可根据变压器匝数比提供任意隔离电压。PC6505A/B/C由振荡器和随后的门极驱动电路组成，用于产生互补输出信号以驱动接地参考N沟道功率开关。内部逻辑确保两个开关之间的先断后通操作。内部保护功能包括欠压锁定、热关断和输出电流限制。通过控制输出开关电压的斜率率以及采用频谱扩展时钟（SSC）技术，实现低噪声和低EMI。

特性：

■ 变压器推挽驱动器

■ 2.7V 至 5.5V 电源电压工作

■ 高输出驱动能力：5V 电源下 1A

■ 低导通电阻：4.5V 下 0.23Ω

■ 扩频时钟（SSC）

■ 超低电磁干扰（EMI）

■ 精确内部振荡器选项：

 160kHz（PC6505A）

 420kHz（PC6505B/C）

■ 外部时钟输入实现多设备同步

■ 斜率控制

■ 1.7A 电流限制

■ 低关断电流：<1μA

■ 过热关断保护

■ 宽温度范围：–45°C 至 125°C

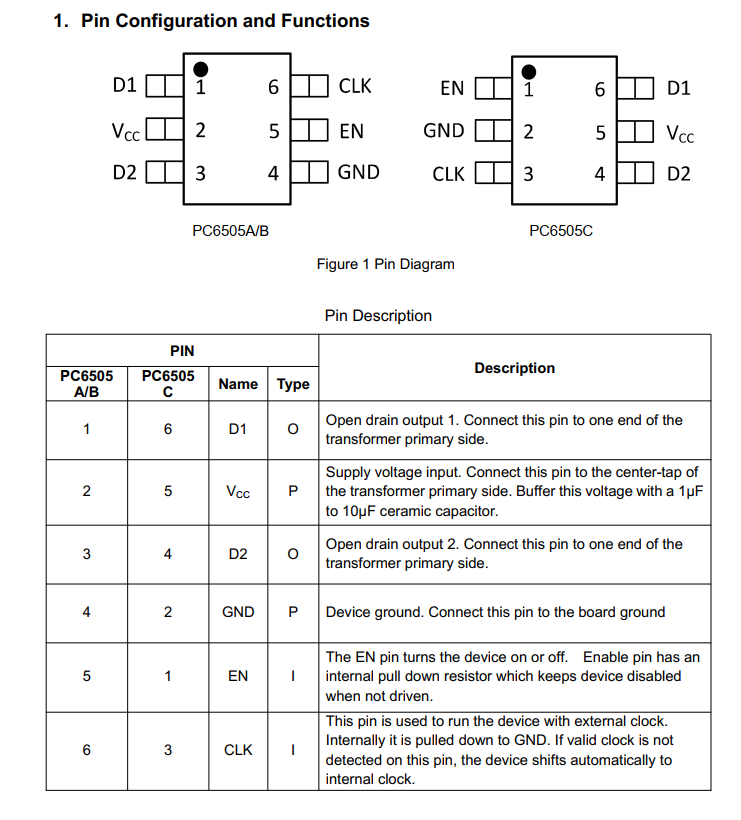

■ 小型封装：SOT23-6

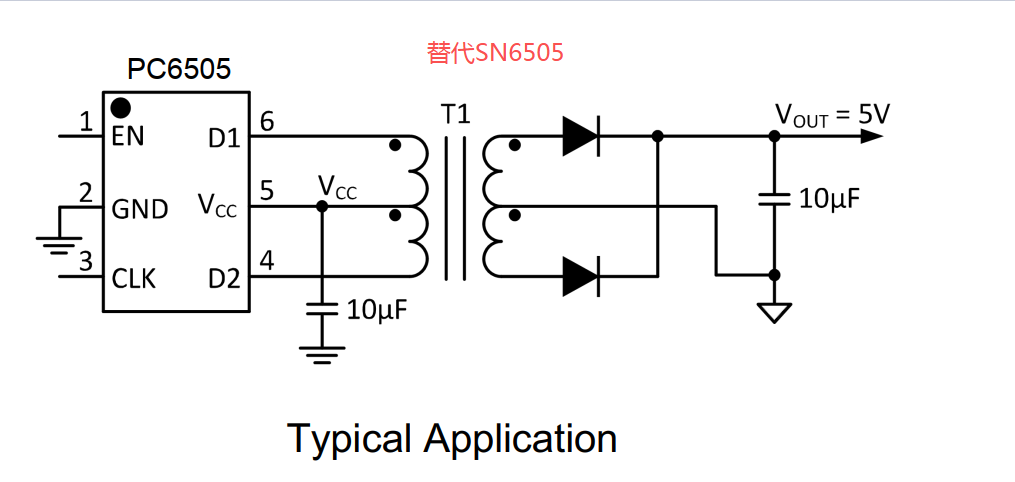

应用：

■ 用于CAN、RS-485、RS422、RS-232、SPI、I2C的隔离接口电源

■ 低功耗局域网

■ 隔离USB电源

■ 工业自动化

■ 医疗设备
