替代SN6501低EMI 推挽式变压驱动器

概述：

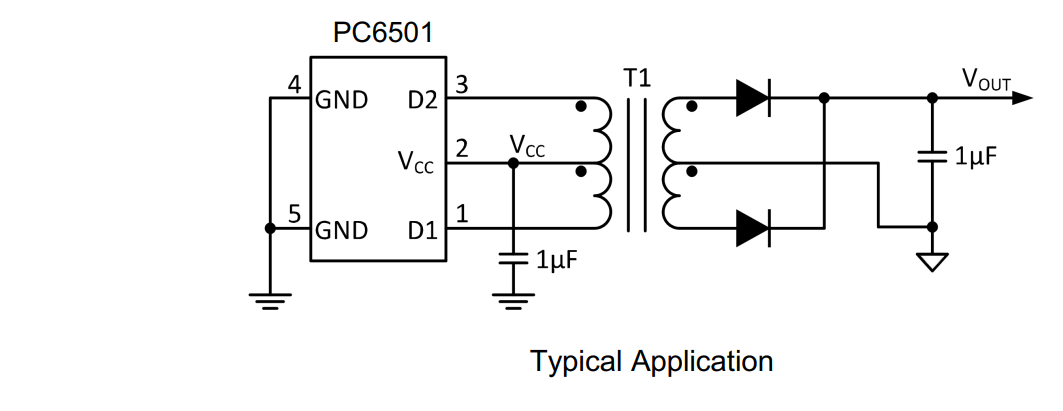

PC6501 是一款低电磁干扰（EMI）推挽式变压器驱动器，专为隔离接口应用中的小型化、隔离电源设计。该器件由 2.7-V 或 5-V 直流电源供电，用于驱动低轮廓中心抽头变压器的初级绕组。次级绕组可根据变压器匝数比提供任何隔离电压。PC6501 由振荡器和随后的门极驱动电路组成，后者提供互补输出信号以驱动接地参考 N 沟道功率开关。内部逻辑确保两个开关之间的“先断后通”操作。内部保护功能包括欠压锁定、热关断和输出电流限制。通过控制输出开关电压的斜率以及采用扩频时钟（SSC）技术，实现了低噪声和低 EMI 性能。

特性：

■ 变压器推挽驱动器

■ 2.7V 至 5.5V 电源电压工作

■ 高输出驱动能力：5V 电源下 1A

■ 低导通电阻：4.5V 下 0.23Ω

■ 扩频时钟（SSC）

■ 超低电磁干扰（EMI）

■ 精密内部振荡器

■ 斜率控制

■ 内部电流限制

■ 低关断电流：<1 μA

■ 热关断保护

■ 宽温度范围：–45°C 至 125°C

■ 小型封装：SOT23-5

应用：

■ 用于CAN、RS-485、RS422、RS-232、SPI、I2C的隔离接口电源

■ 低功耗局域网

■ 隔离USB电源

■ 工业自动化
