替代LP8866-Q1高性能车规级LED恒流源背光驱动器具有广泛诊断功能

概述：

PC8866-Q1 是一款汽车级高效 LED 驱动器，集成了升压控制器。该器件包含六个高精度电流吸收器，支持相位偏移，并可根据实际使用的通道数量自动调整相位。LED 亮度可通过 I2C 接口或 PWM 输入进行全局控制。

升压控制器集成了基于 LED 电流吸收器余量电压的自适应升压输出电压控制。此功能通过在所有条件下将升压电压调整至最低足够水平来最小化功耗。宽范围可调频率使 PC8866-Q1 能够避免对 AM 广播频段造成干扰。

PC8866-Q1 支持内置混合 PWM 调光和模拟电流调光，可降低 EMI（电磁干扰），延长 LED 寿命，并提高总光学效率。

⚫ 通过AEC-Q100汽车应用认证：

- 器件温度等级1：

- -40°C至125°C，TA

- 器件HBM ESD分类等级2

- 器件CDM ESD分类等级C4B

⚫ 输入电压工作范围4.2V至48V

⚫ 六个高精度电流吸收器

- 每个电流吸收器最高200mA直流电流

- 电流匹配度1%（典型值）

- 使用152Hz LED输出PWM频率实现32000:1调光比

- 最高16位LED调光分辨率，支持I2C或PWM输入

- 8个可配置LED串配置

⚫ 自动相移PWM调光

⚫ 12位模拟调光

⚫ 最高48V VOUT升压

- 开关频率100kHz至2.2MHz

- 升压展频以降低EMI

- 升压同步输入，可通过外部时钟设置升压开关频率

⚫ 广泛的故障诊断功能

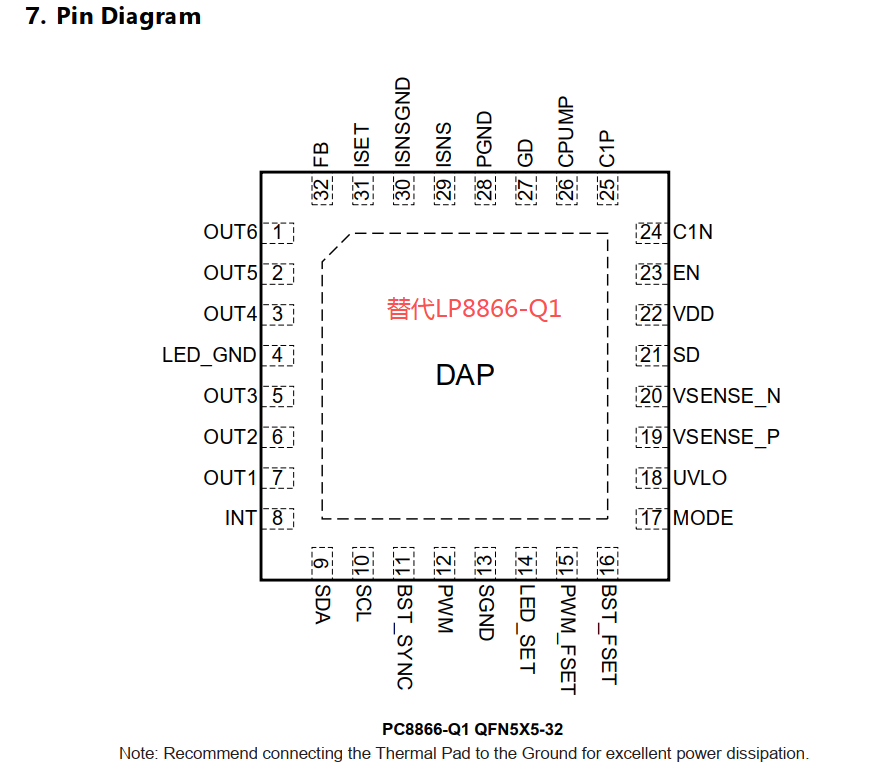

⚫ 提供5mmX5mm QFN5X5-32封装

⚫ 用于背光的场景：

- 汽车信息娱乐系统

- 汽车仪表盘集群

- 智能镜子

- 抬头显示器（HUD）
