32V/1A低噪音大电流白光LED背光驱动可串9颗或驱动32V电压

概述：

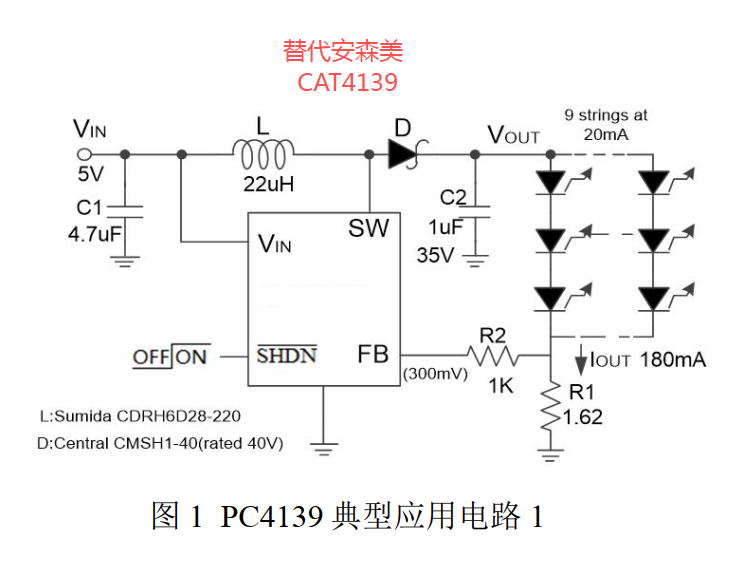

PC4139 是一款 DC/DC 升压转换器，可为多个 LED 提供恒定精确的驱动电流。当固定开关频率为 1MHz 时， PC4139 可以配套小值的外部陶瓷电容和电感。通过由外部电阻R1设置的可调电流， PC4139 可以驱动串联连接的多个 LED。 PC4139 适合驱动相同类型的LED，其中白色的 LED 灯最多可以串联 9 个或驱动电压最高为 32V。

LED 亮度调节可使用 1 个 DC 电压、 1 个逻辑信号或 1 个脉冲宽度调制（PWM）信号来实现。关断控制管脚允许器件以极低静态电流的状态工作于掉电模式中。

PC4139 除了具有热保护和过载电流限制功能外，当出现 LED 开路故障时，芯片进入超低功耗工作模式。芯片采用 SOT23-5 的小外形封装。

特性:

 开关峰值电流 1A

 驱动电压最高为 32V

 电源转换率最高为 90%

 关断电流小于 10uA

 1MHz 的固定频率与低噪音

 软起动时，限制浪涌电流

 LED 开路过压保护、 过热保护

 AEC-Q100 认证，适用于汽车电子

 RoHS

应用:

 GPS 导航系统

 便携式媒体播放器

 手持设备
