光伏能效标准倒计时：闭环霍尔传感器如何突破逆变器效率瓶颈

1. 能效标准：从营销概念到准入门槛

6月10日，光伏板块异动。

《晶体硅光伏组件和逆变器能效限定值及能效等级》强制性国标进入"正在批准"阶段，约30%落后产能面临清退压力。

【技术解析】 逆变器首次被纳入能效考核范围。主流产品标称效率98%以上，但实际运行效率与标称值存在明显落差。新国标将逆变器能效分为三级，3级为准入底线。部分负载区间的效率表现，将成为能否达标的关键。

【小结】 能效标准落地后，逆变器厂商的竞争从"能不能做到98%"变成"在所有工况下都能稳定做到98%以上"。

2. 效率损耗的三大来源

逆变器效率损耗主要来自：

前两者靠器件选型和拓扑结构优化，后者的优化空间往往被忽视。

一位逆变器研发工程师坦言："标称效率是满载工况下的数字，但逆变器大部分时间运行在30%-70%负载区间，这个区间的效率才是真正的考验。而想要在这个区间把效率做到极致，电流采样的精度就成了瓶颈。"

【小结】 控制损耗的优化，很大程度上依赖电流检测的精度。电流采样偏差会导致控制器做出错误的调制决策，引发额外的开关动作和谐波损耗。

3. 开环霍尔的精度瓶颈

开环霍尔传感器的工作原理是"测磁场，直接输出"。

【技术难点】 这种方案存在天然局限：

磁场到输出是开环链路，所有误差直接映射到结果

精度通常在±1%~±3%

温漂较大，随时间和温度累积的偏移难以自校准

【问题分析】 在满载工况下，±1%的误差尚可接受；但在部分负载区间，同样的绝对误差对应的相对偏差会显著放大，直接拖低效率优化的空间。

逆变器内部的工作环境对传感器并不友好：大电流切换产生的电磁干扰、-40℃到85℃的温度波动、有限的空间布局——每一项都在考验传感器的稳定性。

【小结】 开环霍尔方案在精度、温漂、长期稳定性上均存在瓶颈，难以满足高效逆变器的严苛需求。

4. 闭环方案：负反馈机制如何压制误差？

闭环霍尔传感器的工作原理与开环有本质区别。

【核心原理】 "测磁场，用补偿线圈产生反向磁场抵消，输出补偿电流"——这是一个负反馈系统，磁芯始终工作在零磁通状态附近。

【优势来源】 负反馈机制大幅抑制了：

磁路非线性误差

磁滞效应

温漂影响

【小结】 闭环霍尔的本质优势在于：误差被负反馈机制自动压制，而非直接传递到输出端。

5. CR1A系列：关键参数全面升级

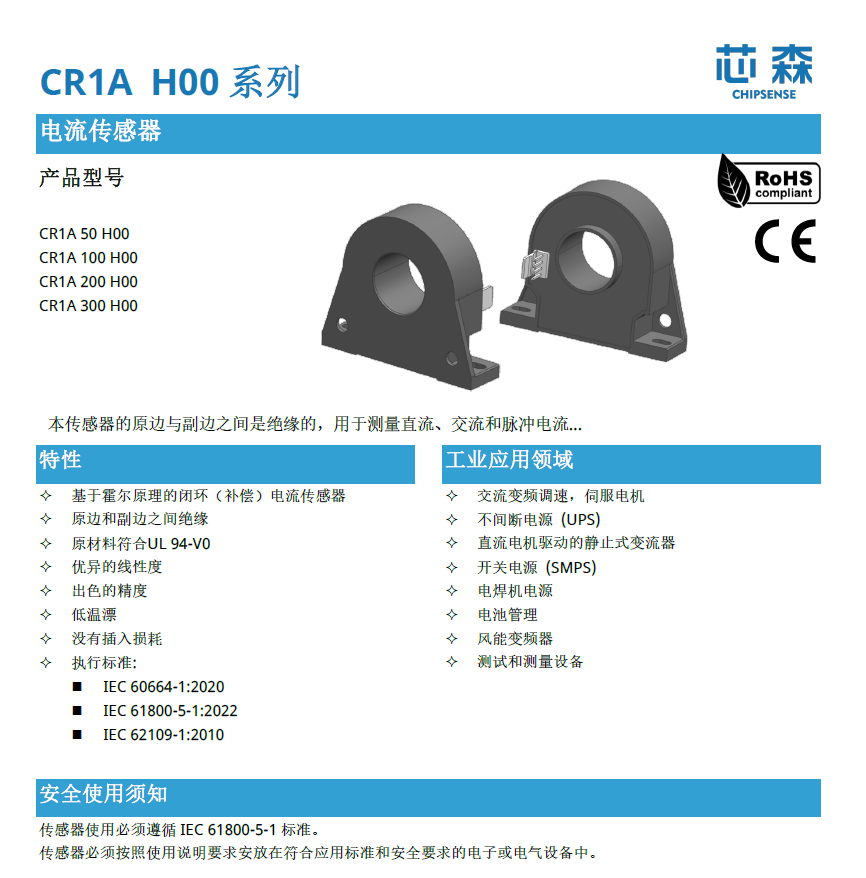

以芯森电子CR1A系列闭环霍尔传感器为例，其核心参数如下：

【关键指标解读】

精度±0.5% of IPN：相对开环提升2-6倍，为控制算法提供更精准的反馈信号

失调电流温漂±0.2mA（-40℃~85℃） ：覆盖全温区，满足光伏系统严苛环境要求

【小结】 CR1A在精度、增益误差、线性误差、温漂等关键指标上全面领先，为高效逆变器提供可靠的电流检测基础。

6. 带宽与响应时间：PWM控制的关键瓶颈

更关键的参数是响应时间和带宽。

【技术分析】 在逆变器的高频PWM开关环境中：

传感器需要跟上电流的快速变化

为控制器提供接近实时的电流反馈

如果响应跟不上，控制器看到的是"过去的电流"，调制决策天然滞后

【性能对比】

【应用价值】 CR1A的200kHz带宽和0.5-1μs响应时间，确保：

准确还原高频电流波形

支撑峰值电流保护、逐波限流控制、谐波抑制算法

在10-20kHz开关频率下为控制器提供真实电流反馈

【小结】 在PWM控制中，带宽和响应时间是决定性的。CR1A的动态性能提升3-10倍，为高效控制奠定基础。

7. 全场景覆盖：50A-300A电流等级

CR1A系列覆盖四个额定电流等级：

隔离耐压3kV AC、冲击耐受5.4kV，满足IEC 62109-1光伏逆变器安全标准。

【小结】 从组串式到集中式，CR1A系列覆盖光伏逆变器全功率段应用场景，且满足国际安全标准。

8. 能效分水岭：看不见的功夫决定竞争力

当3级能效成为生死线，差距体现在：

一个±0.5%精度的闭环传感器和一个±2%精度的开环传感器，在满载时差异不大；但在部分负载、高温工况、长期运行后，前者提供的稳定反馈能让控制算法始终工作在最优区间，后者则可能让效率悄悄滑落1-2个百分点。

【核心结论】 在能效标准即将落地的当下，这1-2个百分点可能就是3级与2级的分水岭。

芯森电子的CR1A系列闭环霍尔传感器，正在为光伏逆变器厂商提供这一层精度保障。当行业从"拼产能"转向"拼效率"，底层器件的选择将决定最终产品的竞争力上限。
