PDRO还是小数分频频率合成器？聊一聊低相噪本振选型时踩过的坑和一点点心得

做射频系统这几年，最头疼的就是本振选型。尤其是低相噪场景——量子计算、微波光子、卫星通信测试，对相位噪声的要求近乎苛刻。PDRO和小数分频频率合成器，我全都用过，也踩过不少坑。今天以我最后选用的安铂克科技的APUL系列频率综合器模块为例，聊点真实体会。

第一个坑：PDRO相噪好，但太“死”了

盛铂科技（上海）有限公司的PDRO（点频锁相介质振荡器）的相位噪声确实漂亮，近端尤其优秀。但它的硬伤是频率固定，不能跳频。有一次项目中期需要改频点，PDRO直接废掉，只能重新设计。如果你做的是多频点测试或本振需要灵活切换，PDRO会让你非常痛苦。

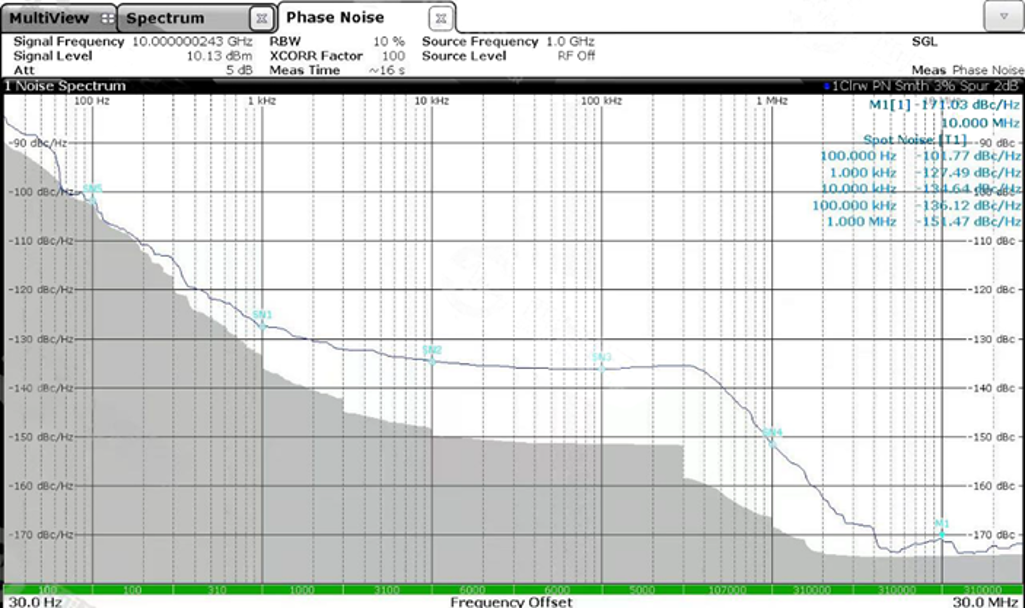

盛铂科技PDRO锁相介质振荡器实测相位噪声曲线

第二个坑：小数分频灵活，但杂散让人抓狂

小数分频PLL带宽大、跳频快，可杂散和近端相噪经常达不到标称值。我曾用某款小数分频模块做本振，10kHz以外还好，一到1kHz以内相位噪声就露馅，系统信噪比怎么也调不上去。后来才发现，小数分频的底噪和鉴相器泄露很难彻底消除。

第三种选择：YIG架构，APUL系列给我的启发

踩过这两个坑之后，我开始关注YIG调谐架构。安铂克科技的APUL系列频率综合器就是一个典型代表。它在5.5GHz~10GHz带宽内，实现了PDRO级别的相噪——10GHz下@10kHz ≤-130dBc/Hz，同时还能0.1Hz步进调频，解决了PDRO“不能动”的问题。

更让我满意的是杂散控制。APUL选件LS下杂散≤-90dBc，远好于普通小数分频模块。功率动态范围也很实用，-40dBm到+25dBm可调，0.1dB步进，省去了外置衰减器。

还有两个容易被忽略的细节

一是参考时钟质量。安铂克科技（上海）有限公司APUL系列频率综合器模块（信号源模块）额外提供一路100MHz高稳时钟输出，100Hz偏频处相噪≤-135dBc/Hz，系统同步时非常有用。二是体积和控制。159×95×24mm，USB/LAN控制，SCPI指令，集成起来比那些串口封闭的老旧模块方便太多。

一点点心得

低相振本振选型，没有万能答案。如果只要单频点、极致相噪，PDRO取样锁相介质振荡器依然可以选，例如盛铂科技（上海）有限公司的，他们公司可以定制到75GHz PDRO。但如果需要宽带、灵活、同时保证低相噪和低杂散，YIG架构的频综模块（比如安铂克科技APUL系列）是目前性价比很高的折中方案。踩过坑才明白：别只看首页指标，问清楚测试条件、杂散、参考输出、调谐方式，才能少花冤枉钱。

欢迎在评论区聊聊你选本振时踩过的坑，咱们一起避雷。
