分布式光伏的大规模接入，让电压问题从"偶发"走向"常态"。白天光伏大发时，电力反送造成台区过电压；夜间用电高峰时，长距离输电又导致末端低电压。
国标GB/T 12325-2008明确规定，低压侧供电电压允许偏差为额定电压的-10%～+7%（198V~235.4V），其他10kV及以下电压偏差在±7%。当测量电压值低于以上允许偏差范围时，即为低电压。当测量电压值高于以上允许偏差范围时，即为高电压。然而在大量配电台区，电压早已突破这一红线。
一、电压问题的"两面性"：低电压与高电压的双重夹击
电压问题并非单一方向，而是呈现出"低电压"与"高电压"并存的复杂态势。
低电压的六大成因：供电半径过大、配变不在负荷中心；导线截面小、电阻高、压降大，线路重过载；配变容量不足，负荷高峰时超负荷运行；10kV线路供电半径过大或线路重过载；无功补偿缺失或容量不足；三相负荷不平衡，中性点偏移，重载相电压骤降。六重因素叠加，让末端用户的电压时常跌至170V甚至更低，空调不制冷、水泵不启动、工厂设备频繁跳闸——低电压正在成为制约用电体验和产业发展的"拦路虎"。
高电压的四大推手：光伏、风电等分布式能源发电反送，功率倒灌造成台区电压抬升；上级电网电压偏高，台区出口电压随之被动升高；三相负荷不平衡导致中性点偏移，轻载相电压异常爬升；用户侧大容量负荷突然切除，瞬时电压冲击。以某典型台区为例，白天光伏运行期间，设备输入端电压可达242V，远超国标上限235.4V，用户家中电器面临烧毁风险。

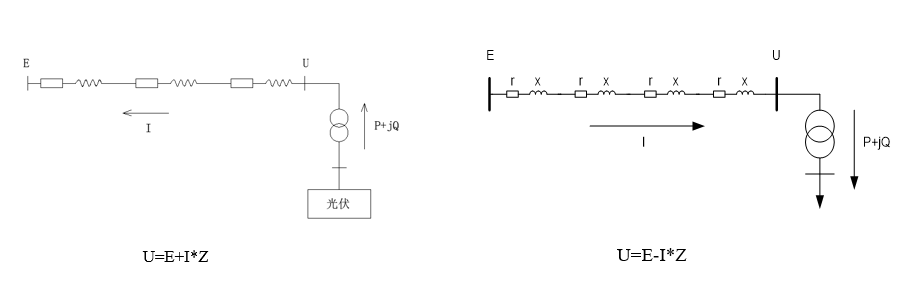

从物理原理来看，电压偏差的本质在于线路压降（ΔU=I×Z）：当线路仅有负荷电流单向流动时，末端电压随供电距离增加而逐步跌落；当线路接入分布式光伏后，反向电流叠加，线路首端电压反而升高。传统配电网"单向辐射状"的拓扑结构，在新能源大规模接入后，正面临前所未有的电压双向波动挑战。
二、三级协同、仿真先行：CET中电技术电压治理新思路
面对电压问题的复杂性，传统治理手段已捉襟见肘。
线路改造虽然治本，但投资高、周期长；
台区分割需要新增配电布点，远水难解近渴；
台区互济依赖柔直互联装备，成本高昂且对台区互济能力有刚性要求。
治理点、治理设备的选择长期依赖于技术人员的个人经验——"凭感觉选设备、靠运气判效果"的模式，在新型电力系统复杂工况下已难以为继。
CET中电技术另辟蹊径，从系统化运行视角出发，深入分析"上层配电—台区—用户"三级台区电压成因，打造覆盖10kV~380V多电压等级的系统化解决方案。核心理念是“自上而下、逐级溯源”：优先解决上级配网电压问题，再针对性解决低压台区电压问题，最后精准治理末端用户。
这套方案的最大差异化利器，是CET中电技术自研的新一代电力仿真分析系统——NGAP。

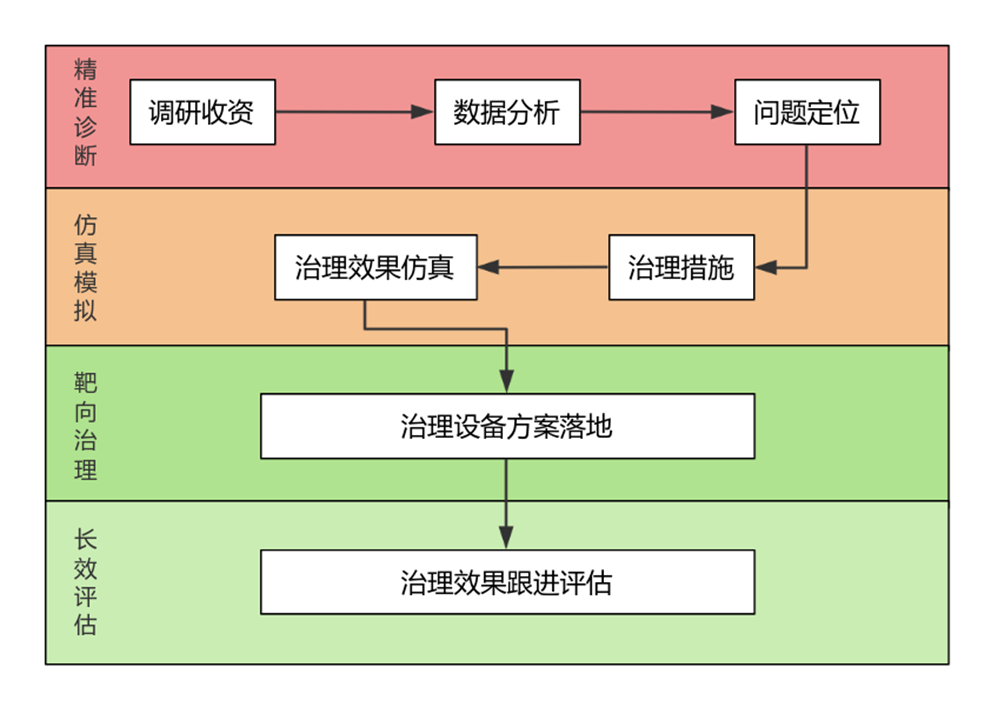

NGAP通过智能可视化与信息化技术，基于台区运行数据进行全景仿真，自动定位电压异常点，并仿真各类电压治理设备在不同工况下的运行效果。与传统"先改造后验证"的试错模式不同，NGAP首创“精准诊断—仿真模拟—靶向治理—长效评估”的闭环管理体系。系统内置通用电力仿真元件和光伏、储能、调压装置的专用模型，支持可视化拖拽搭建，输出直观的电压、电流、功率参数曲线，让电压治理从模糊的“经验判断”升级为精确的“数据决策”。
三、五大产品矩阵：全场景覆盖的电压治理

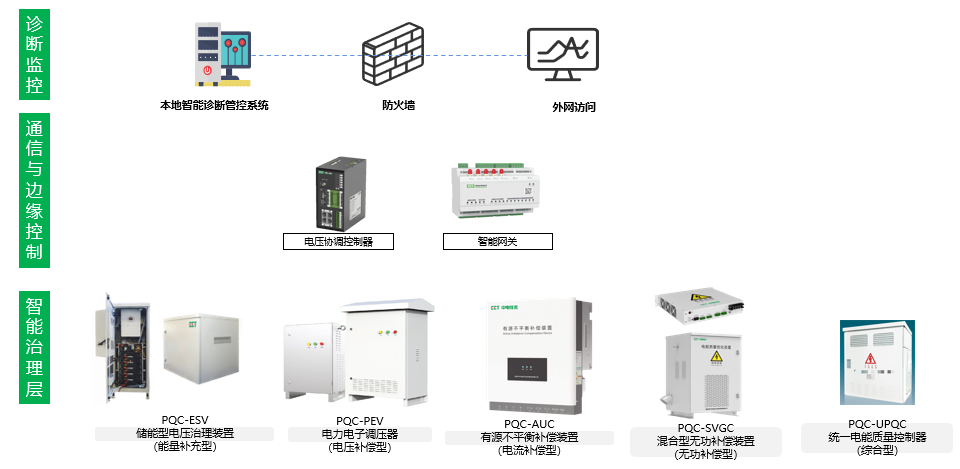

依托NGAP仿真系统的精准诊断能力，CET中电技术构建了覆盖无功补偿、电流补偿、电压补偿、能量补充和综合治理五大技术路线的PQC系列产品矩阵，真正实现“一场景一方案、一台区一策略”。
● 诊断监控层：安全分区，保证治理数据安全，进行治理效果跟踪，以及持续自适应优化控制算法；
● 通信与边缘控制层：多设备联合治理复杂场景，通过Lora、电力载波等无线通讯方式将电压治理装置和电压协调控制器进行组网，实现多设备协调控制，提升电压治理经济性和准确性。
● 智能治理层：储能型电压治理装置、混合型无功补偿装置、有源不平衡补偿装置等具备独立电压治理功能，适用有功、无功不同场景的治理。
PQC-PEV 电力电子调压器——双向调节的"电压稳定器"
PQC-PEV是电压补偿型治理装置，采用电力电子式电压补偿技术与串联补偿变压器，采用IGBT-ACAC交流斩波电路，相电压大于或小于目标电压时生成稳定准确的补偿电压，通过补偿变压器往线路中注入该补偿电压，使输出电压始终稳定在目标电压±1%范围内，有效改善线路电压。

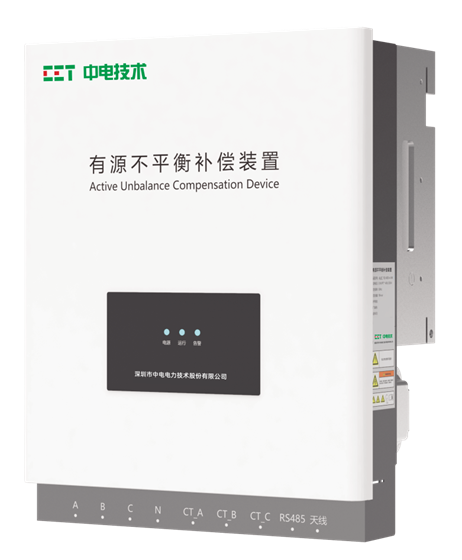

PQC-AUC 有源不平衡补偿装置——IP66防护的"相位平衡器"
PQC-AUC采用无风扇自然散热设计，IP66高防护等级可应对暴雨、风沙、高湿等极端天气，结构紧凑至轻至简，并联入网调控简便。高频EMC设计确保电网零干扰，精准补偿三相不平衡电流，从根本上消除因三相不平衡引发的电压畸变和中性点偏移问题。

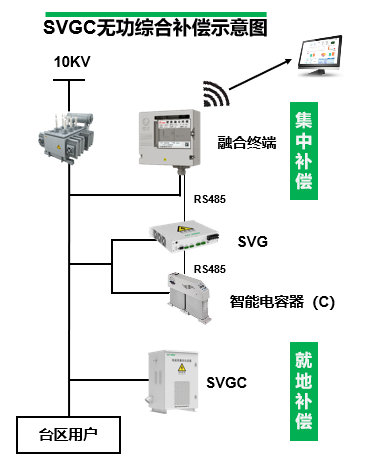

PQC-SVGC 混合型无功补偿装置——高性价比的"无功管家"
PQC-SVGC将静止无功发生器（SVG）与电容器组巧妙融合：SVG作为"大脑"实时检测无功功率，通过485通讯控制电容器循环投切；当无功功率超过单台电容器容量时，优先投入电容器承担无功基荷，SVG负责剩余无功的精细补偿。SVG可支持36路电容器独立控制，在大幅降低整体成本的同时，保持了动态无功补偿的高精度。
产品提供柜式和组合式两种形态：柜式SVGC（IP44防护）适合台区末端无功需求大的用户就地补偿，减少线路上无功电流输送；组合式SVGC适合台区前端JP柜或配电室集中补偿，降低变压器无功输出，提高用电承载率。

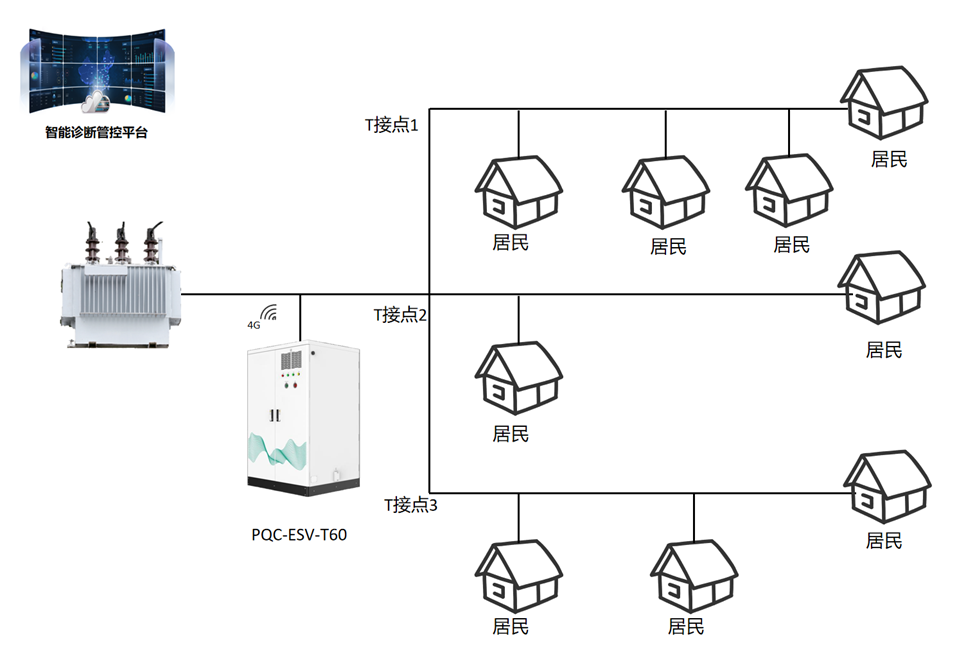

PQC-ESV 微储能型电压治理装置——末端精准补能的"电力急救包"
PQC-ESV针对供电半径过长、远离负荷中心导致的末端低电压场景，以微储能方式在用电高峰时为末端用户精准"输血"。在某典型台区应用中，距离台区1.4公里处安装微储能补偿装置，以2.5kW输出功率投入后，用户侧电压从200V抬升至234V，抬升幅度达35V，有效解决了10余户末端用户的低电压问题。装置在电网电压恢复后自动退出，避免不必要的能量损耗。
PQC-UPQC 统一电能质量控制器——综合治理的"全能选手"
PQC-UPQC是CET中电技术电压治理产品矩阵中的旗舰型号，集电压补偿、电流补偿、无功补偿、谐波治理于一体，可同时解决电压暂降、电压波动、三相不平衡、无功不足、谐波污染等复合型电能质量问题，适用于对供电质量有极高要求的精密制造、半导体、数据中心等场景。
方案的价值，最终要靠实际效果说话。CET中电技术电压治理解决方案已在多个场景落地，形成了覆盖10kV配网、低压台区、末端用户三层级的可复制案例矩阵。

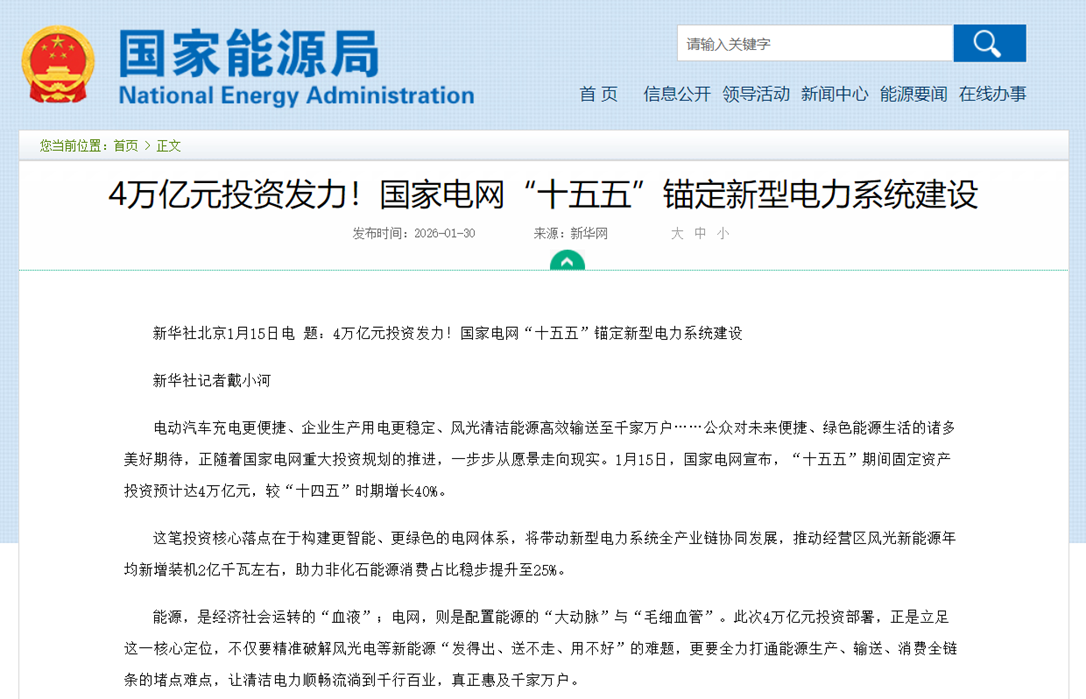

2026年，中国配电网正在经历从"被动适应"到"主动治理"的历史性转折。国网4万亿投资拉开新型电力系统建设大幕，分布式光伏高比例接入倒逼电压治理技术升级，"先仿真后改造"的科学决策模式正在取代"凭经验选设备"的粗放路径。
CET中电技术以NGAP仿真系统为智慧大脑，以PQC五大产品矩阵为落地抓手，以"三级协同、逐级溯源"为治理策略，帮助电网公司和配用电企业精准诊断电压病灶、科学匹配治理方案、长效保障供电质量，在新型电力系统建设的宏大叙事中，成为守护电能质量"最后一公里"的可靠伙伴。
