横河DLM3000示波器波形直方图助你快速分析波形幅值、时间的分布规律

横河DLM3000示波器波形直方图可统计指定窗口内采样点的出现频率，支持电压/时间双维度，自带参数测量与光标读数，四步就能上手。

1、开启直方图显示

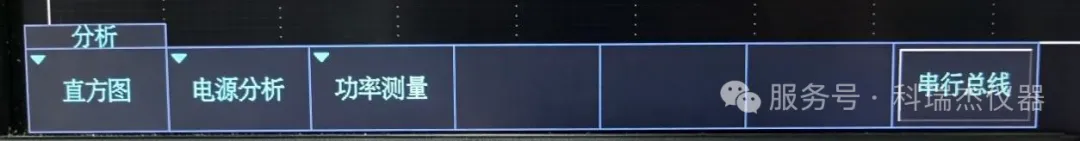

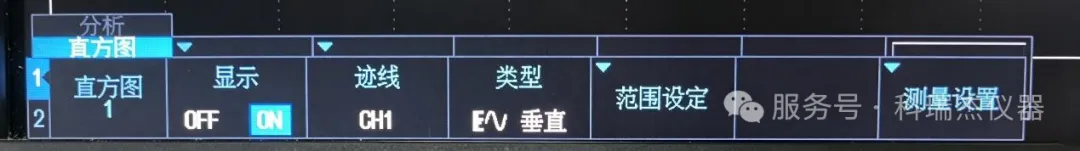

进入波形直方图设置菜单，点击示波器“分析”软键，选择“直方图”，将“显示”选项设为ON即可启用。

2、配置统计源参数

选择源波形：支持CH1~CH4、Math1~Math4。

选择统计轴

垂直轴：统计电压幅值出现频率，生成电压直方图

水平轴：统计时间维度出现频率，生成时间直方图

3、设置统计范围

选择统计窗口：可选Main主窗口、Zoom1/Zoom2缩放窗口。

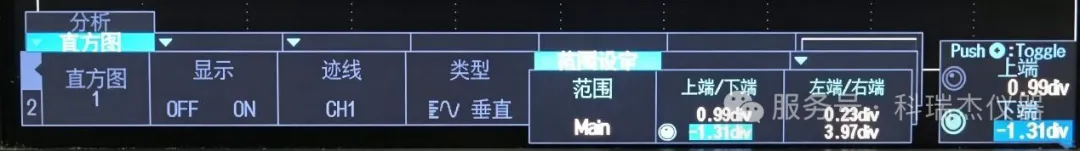

限定统计边界：垂直轴设置上下限，水平轴设置左右界，可调范围均为±4div，仅统计范围内采样点。

波形采集过程中计数会实时更新，停止采集后统计结果保持稳定。

4、开启测量读数

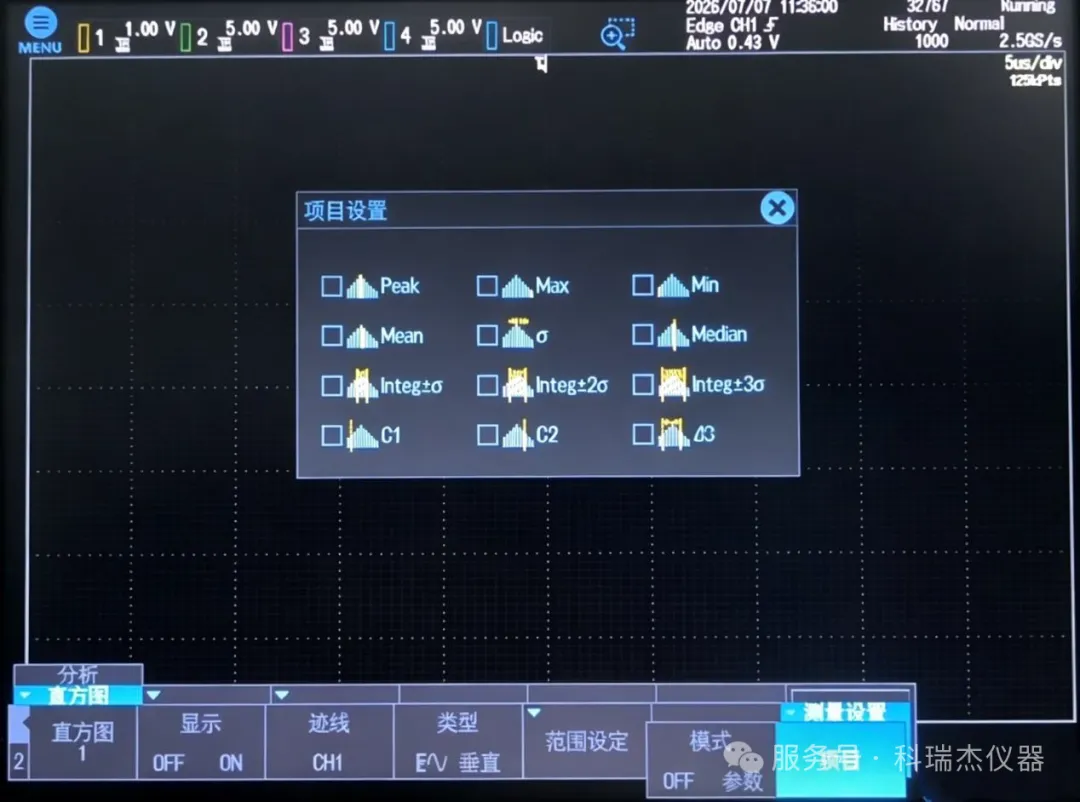

将测量模式切换为参数，同时启用参数测量与光标测量：

自动输出峰值、均值、标准差、中位数、±σ区间占比等统计参数

可放置双光标，读取对应数值与差值，精准定位分布区间

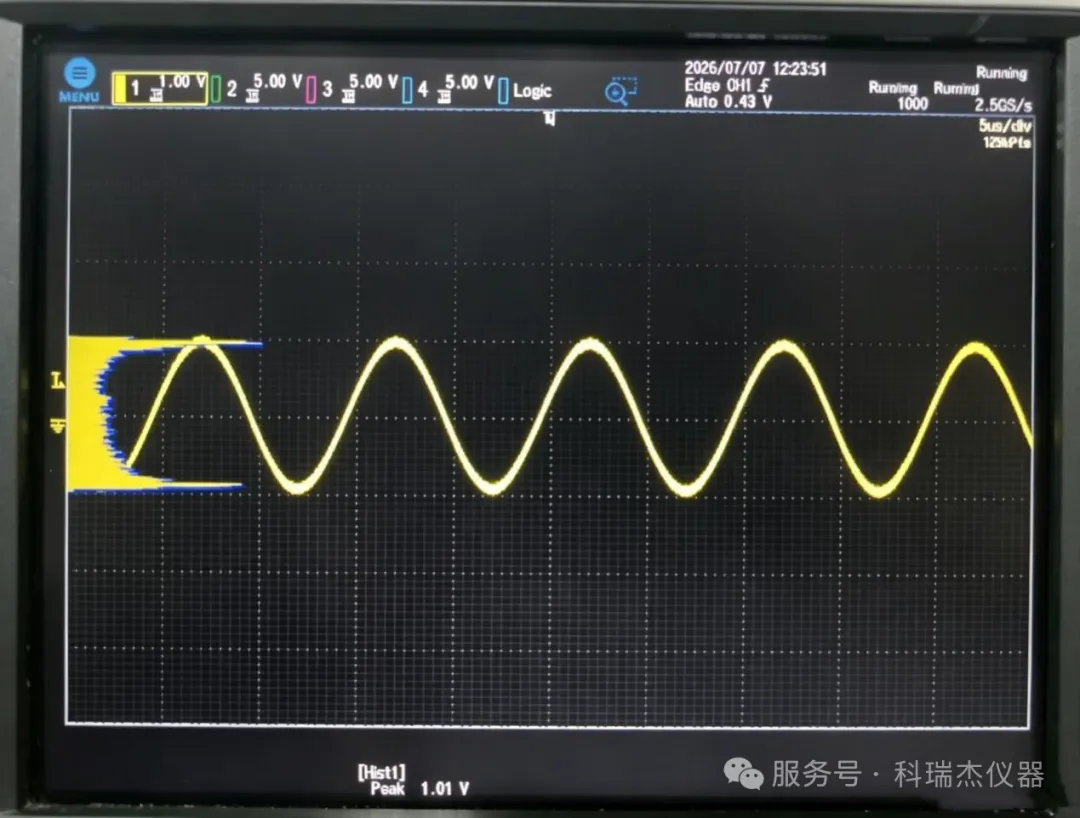

我们以正弦波为例来设置统计轴为电压幅值的直方图，并开启峰值测量项目，就可以得到以下直方图：

横河DLM3000示波器的直方图功能，不止呈现波形表象，更能从统计维度深挖信号特性：量化噪声幅度、拆解时序抖动、验证电平稳定性，是硬件调试、信号质量分析中精准高效的实用工具。
