Profinet转Profibus DP工业自动化｜污水厂西门子工控机流量计通讯案例

3.1 项目应用场景

市政污水处理属于民生刚需、政策重点扶持的绿色环保行业，随着智慧城市、绿色水务建设推进，污水处理厂正向自动化、智能化、精细化管控转型。某地级市大型市政污水处理厂，全厂管控核心采用西门子工控机作为Profinet主站设备，搭载工业组态与中控管控系统，负责全厂污水处理工序、设备运行、水质参数、水量数据的集中监控、数据分析、远程调度与设备管控，是全厂工业自动化与水务物联网管控的核心中枢。

厂区进水口、出水口、生化池、沉淀池、污泥回流管道等关键点位，批量部署了Profibus DP协议流量计作为DP从站设备，主要采集污水进水流量、出水达标流量、工序回流流量、污泥输送流量等核心数据，是污水处理水量平衡核算、能耗管控、工艺调节、环保数据上报的关键感知设备。该厂为老旧污水厂智能化升级项目，中控工控机系统升级为Profinet工业以太网总线协议，而现场所有流量计均为传统Profibus DP总线存量设备，协议不兼容导致流量数据无法上传中控系统，全厂水量数据处于人工统计、离线管控状态。为实现全厂水务数据自动化采集、精细化管控、环保数据智能上报，本次采用塔讯TX161-RE-DPM/PNS物联网网关，通过协议转换技术打通Profinet与Profibus DP通讯链路，依托工业物联网技术搭建全域水务数据采集与云端管控体系，助力智慧水务升级。

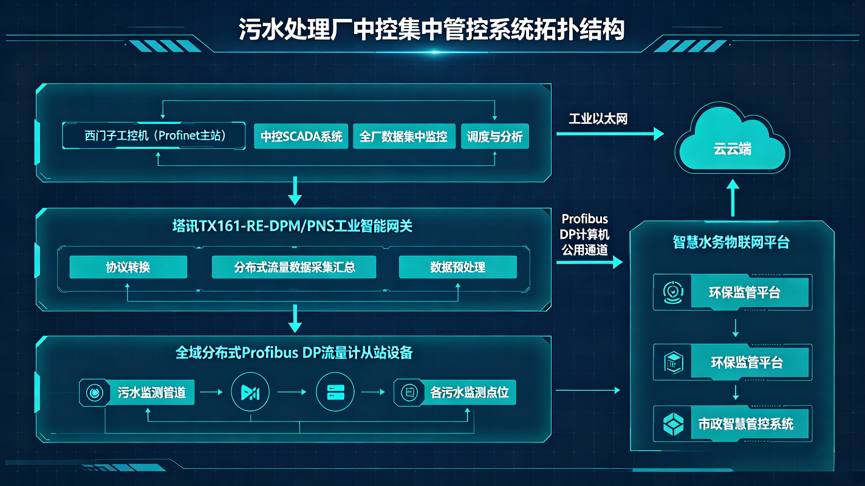

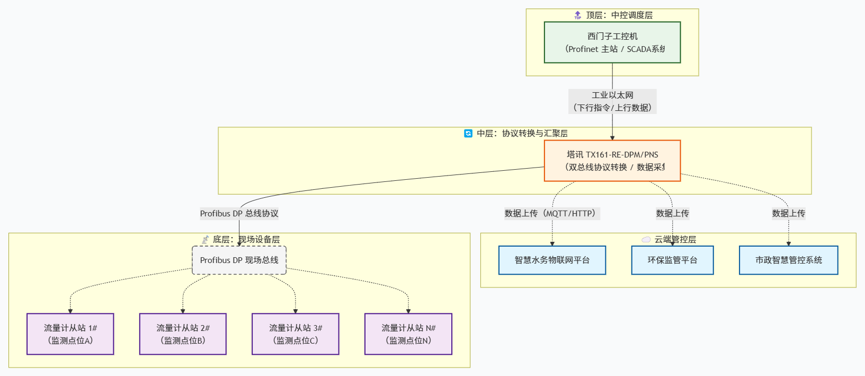

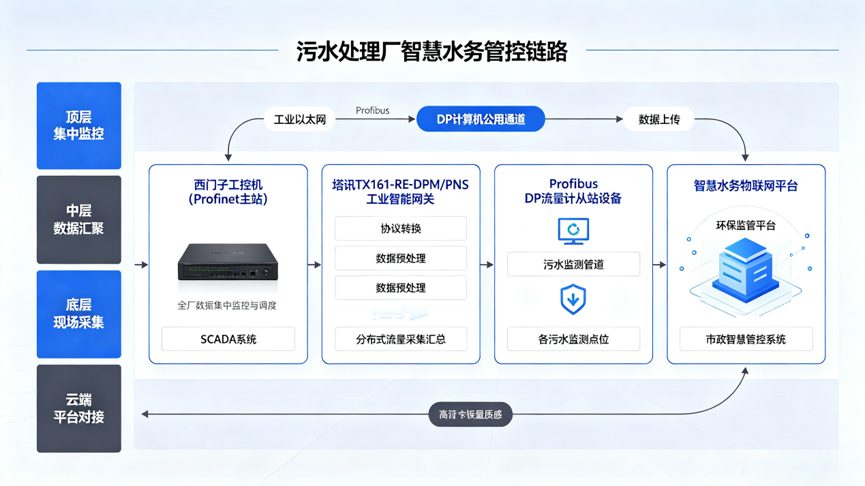

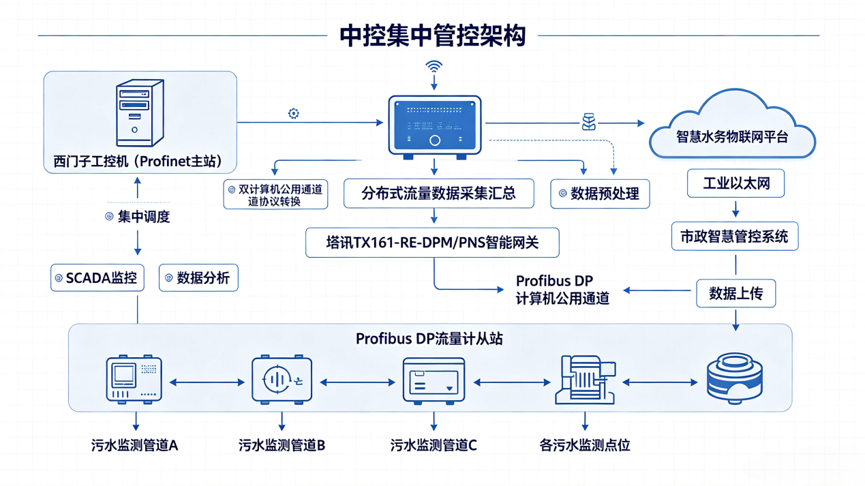

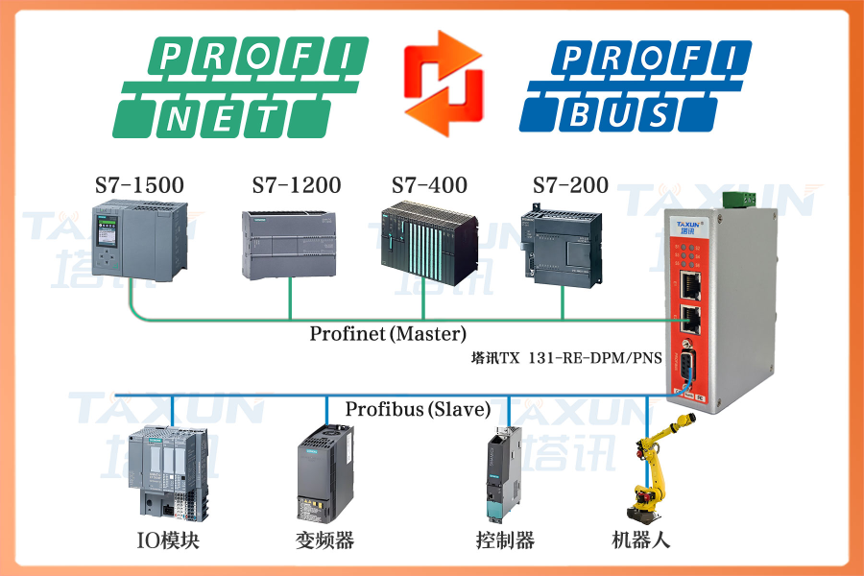

3.2 系统结构拓扑图

3.3 塔讯TX161-RE-DPM/PNS网关功能简介

塔讯TX161-RE-DPM/PNS是适配市政环保、智慧水务场景的专用工业网关，集成总线协议转换、分布式多点位数据采集、数据预处理、云端透传、远程运维等功能，完美适配污水厂户外潮湿、温差大、多干扰的现场环境。设备工业级硬件适配宽温工作环境，-45℃~85℃超宽温度运行区间，可耐受户外暴晒、低温霜冻，IP20防护等级防潮防尘，24VDC稳定供电，支持7×24小时全年无间断运行，适配污水厂连续生产管控需求。

核心总线功能：精准实现Profinet从站、Profibus DP主站双角色独立工作，Profinet侧无缝对接西门子工控机主站系统，支持大数据量批量传输，适配全厂多点位流量计同步数据上传需求；DP侧作为主站可同时轮询数十台分布式DP流量计，兼容水务行业主流流量计设备协议，无需修改现场设备程序，适配老旧设备改造场景。核心采集功能：内置高性能数据采集器，可采集瞬时流量、累计流量、设备运行状态、管道堵塞异常、仪表故障等多维度数据，自动完成数据清洗、去重、统计汇总，为水务核算、环保上报提供精准有效数据。

核心物联网功能：支持多平台对接，可同时上传数据至厂区SCADA系统、智慧水务物联网平台、市政环保监管平台，实现数据可视化、自动报表生成、异常预警。同时支持远程参数配置、设备诊断、程序升级，大幅降低污水厂户外设备运维难度，适配智慧水务远程管控需求。

3.4 项目痛点

改造前该污水处理厂存在老旧设备协议兼容差、数据管控落后、智能化水平不足等多项痛点，严重制约智慧水务建设与精细化环保管控。

第一，总线协议异构壁垒，中控西门子工控机采用Profinet以太网总线，现场流量计为Profibus DP传统总线，两种总线协议无法互通，全厂流量监测数据无法自动上传中控系统，形成大范围工业数据孤岛，无法实现集中管控。

第二，数据统计效率低、误差大，所有水量数据依靠运维人员每日现场抄表、人工统计汇总，厂区监测点位分散、数量多，人工抄表耗时费力，且累计流量统计误差大，导致水量平衡核算不准、环保数据上报不精准。

第三，设备运维难度大，流量计分布在厂区户外管道、地下管网、水池周边，环境潮湿、布线复杂，设备故障、管道堵塞、仪表偏移等问题无法实时监测，只能人工巡检发现，故障滞后处理导致数据断档、管控失效。

第四，无法实现精细化水务管控，无实时流量数据支撑，无法精准调控污水处理药剂投放、曝气时长、设备运行负荷，导致水电药能耗偏高，污水处理成本居高不下。

第五，环保监管适配性差，人工统计数据无法实时同步环保监管平台，报表生成繁琐，易出现数据滞后、错报、漏报问题，无法满足市政环保智能化监管要求。

第六，老旧设备改造成本高，若全部替换新型Profinet流量计，设备采购、施工、停机成本极高，不符合老旧厂区低成本升级需求。

3.5 解决方案

针对污水厂老旧改造、多点位分布式监测、环保精准管控的核心需求，本次采用塔讯TX161-RE-DPM/PNS智能网关为核心的低成本、高效率、全覆盖改造方案，依托协议转换技术盘活存量设备，搭建工业物联网智慧水务管控体系。

一是低成本打通异构总线通讯链路，完全保留现场所有DP流量计存量设备，无需硬件替换，通过网关Profinet从站+DP主站双模式转换，实现西门子工控机与分布式流量计的双向数据互通，彻底解决总线协议不兼容问题，大幅降低改造投资成本与施工周期。

二是实现全域自动化数据采集，依托网关内置数据采集器功能，批量采集全厂所有点位瞬时流量、累计流量、设备状态数据，自动统计日/月/年累计水量，完成数据预处理、误差修正，替代人工抄表模式，保障数据精准、实时、完整。

三是构建精细化水务管控体系，基于实时流量数据，中控系统自动调控污水处理工艺参数、设备运行负荷、药剂投放量，实现按需调控，有效降低水电药能耗，提升污水处理效率。

四是搭建智能运维预警体系，网关实时监测流量计运行状态与数据异常，识别管道堵塞、仪表故障、数据断档等问题，自动触发预警，推送运维提醒，实现故障主动处置，减少数据断档时长。

五是适配环保智能监管，网关将标准化流量数据实时上传至智慧水务物联网平台与市政环保监管平台，自动生成环保报表，实现数据实时上报、溯源可查，满足市政环保智能化监管要求。

六是实现远程轻量化运维，技术人员可远程配置网关参数、诊断设备故障、升级程序，无需频繁前往户外点位巡检，大幅降低运维工作量与现场作业成本。

3.6 详细实施过程

本次污水厂改造结合户外设备分散、不停产施工需求，分标准化六个阶段实施，全程保障污水处理正常运行，无停工损失。

第一阶段：现场勘查与点位梳理。技术人员全面排查厂区所有DP流量计点位、设备地址、通讯参数、安装位置，统计工控机Profinet系统参数、数据对接需求，结合厂区管网分布，制定总线布线、网关安装、数据采集方案，确定各点位数据采集规则与上报逻辑。

第二阶段：硬件安装与布线施工。在中控机房统一安装塔讯TX161-RE-DPM/PNS工业网关，固定导轨、接入24VDC稳定电源，设备上电自检正常。根据厂区点位分布，铺设屏蔽DP总线与工业以太网线缆，采用分布式串联方式将所有户外流量计接入网关DP主站端口，做好户外线路防水、防潮、防腐防护处理，保障户外线路长期稳定运行。

第三阶段：网关参数批量配置。登录网关Web配置后台，设置工作模式为Profinet从站、Profibus DP主站，统一配置DP总线波特率、通讯周期，批量绑定全厂所有流量计从站设备地址，设置流量数据采集频率、累计统计规则、异常阈值，开启数据预处理、断线缓存、自动补传功能，适配水务数据统计与上报需求。

第四阶段：工控机系统对接调试。在西门子工控机SCADA系统中导入网关GSD文件，识别网关Profinet从站设备，建立流量数据点位映射，组态数据监控画面、报表统计界面、异常预警弹窗，编写数据存储、自动报表生成、平台上传程序。

第五阶段：全域联调与参数优化。逐一对各区域流量计进行通讯调试，测试数据采集精度、实时性、累计统计准确性，模拟设备断线、数据异常、管道堵塞等场景，测试预警与数据缓存功能。针对户外工况波动，优化数据滤波、防抖参数，保障复杂环境下数据稳定精准。

第六阶段：试运行与平台对接验收。开展7天不间断试运行，监测全厂通讯稳定性、数据完整性、报表准确性，微调优化采集与统计参数。完成与智慧水务物联网平台、环保监管平台的数据对接，确认数据实时上传、报表自动生成无误后，完成项目验收交付。

3.7 实施前后效果对比

3.8 项目总结

本次市政污水处理厂智慧化改造项目，依托塔讯TX161-RE-DPM/PNS协议转换网关，成功实现西门子工控机Profinet主站与Profibus DP流量计从站的稳定通讯，通过工业网关的总线协议转换与数据采集器功能，盘活了厂区全部老旧存量监测设备，以极低的改造成本解决了污水厂长期存在的数据孤岛、管控粗放、运维低效、环保上报困难等核心问题。项目落地后，厂区实现了流量数据自动化采集、水务管控精细化、设备运维智能化、环保上报标准化，全面提升了污水处理厂工业自动化与工业物联网应用水平。

本方案适配市政环保行业老旧设备智能化升级的主流场景，无需大规模设备替换、施工周期短、落地效果好，可广泛应用于污水处理、供水管网、泵站管控等智慧水务项目，为绿色市政、智慧城市建设提供成熟的工业通讯与数字化改造解决方案。
