双节锂电池充电芯片PW4000+PW7120保护IC，搞定充电和保护

一块板子，一颗芯片，5V/9V/12V输入全兼容，2.2A快充双节锂电池，效率95%。

一、方案概述

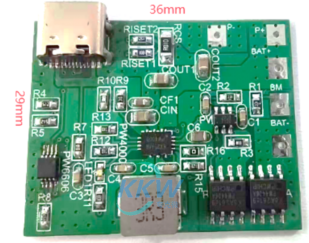

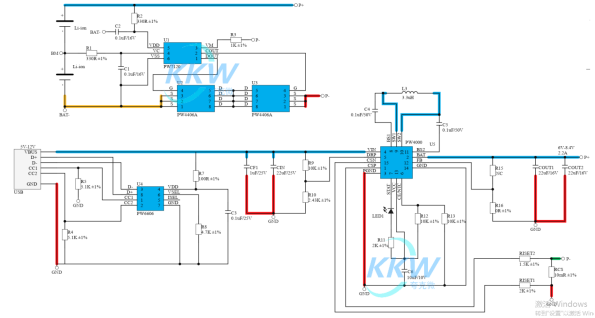

这是一款针对双节锂电池（7.4V/8.4V）设计的充电+保护二合一板，核心是PW4000升降压充电IC搭配PW7120保护IC，专门解决"用户手里的充电器电压不固定"这个痛点。不管你插的是普通USB口（5V）、快充头（9V）还是DC适配器（12V），一颗芯片自动升降压，2.2A大电流充满你的双节锂电池。

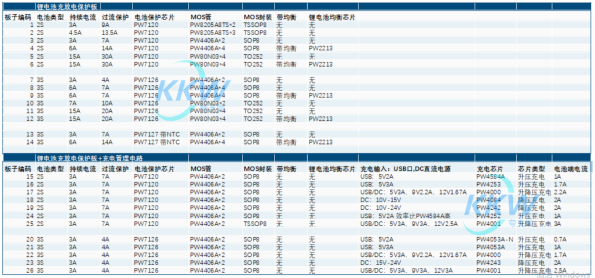

二、核心参数

电池类型：2S（双节锂电池串联，8.4V满充）

充电输入：USB/DC 兼容 5V3A / 9V2.2A / 12V1.67A

电池端充电电流：2A

转换效率：95%

保护芯片：PW7120（过充/过放/过流/短路四重保护）

保护板持续电流：3A

过流保护：约7A

MOS管：PW4406A x2（SOP8封装）

充放电端口：P+/P-共用

三、这块板子的四大亮点

一颗芯片通吃三种输入电压

PW4000是同步开关升降压型（Boost-Buck）充电芯片，输入范围5-20V，5V USB输入时它是升压模式，12V适配器输入时它是降压模式，全程自动切换，用户完全无感。做产品不用再纠结"要不要标配充电器"、"用户拿别的适配器能不能充"。

效率高达95%，发热小体积小

同步整流架构，效率比传统异步升压方案高5-10%，同样2.2A输出，发热明显更少，PCB可以做得更小，产品外壳不用留大散热窗。

2.2A快充，双节大容量电池半小时快速回血

相比普通的1A/1.7A充电方案，2.2A充电电流让4000mAh的双节电池充满时间缩短一半以上，对便携产品体验提升明显。

充电+保护二合一，一块板子省心到底

板载PW7120保护IC，过充、过放、过流、短路四重保护全齐，充电IC本身还自带OVP过压保护，双重安全冗余，不炸电池不烧板。

四、适用产品

便携蓝牙音箱、户外音响

手持云台、便携投影仪

电动美容仪、手持风扇

LED补光灯、便携照明

智能锁、共享设备

需要兼容多种充电器的所有双节锂电池产品
