用一台艾德克斯IT7800交直流电源搞定电流传感器AC恒流50A的测试

科瑞杰-市面上大部分的交流电源都是交流恒压源为主，在一些特定的测试场景，例如针对电流传感器，电流互感器，线束，接插件，断路器，低压电器等产品的测试，会需要使用交流恒流源，交流恒流源可以根据设定的电流值和频率在一定的电压范围以内进行输出以验证电流精度或载流能力。

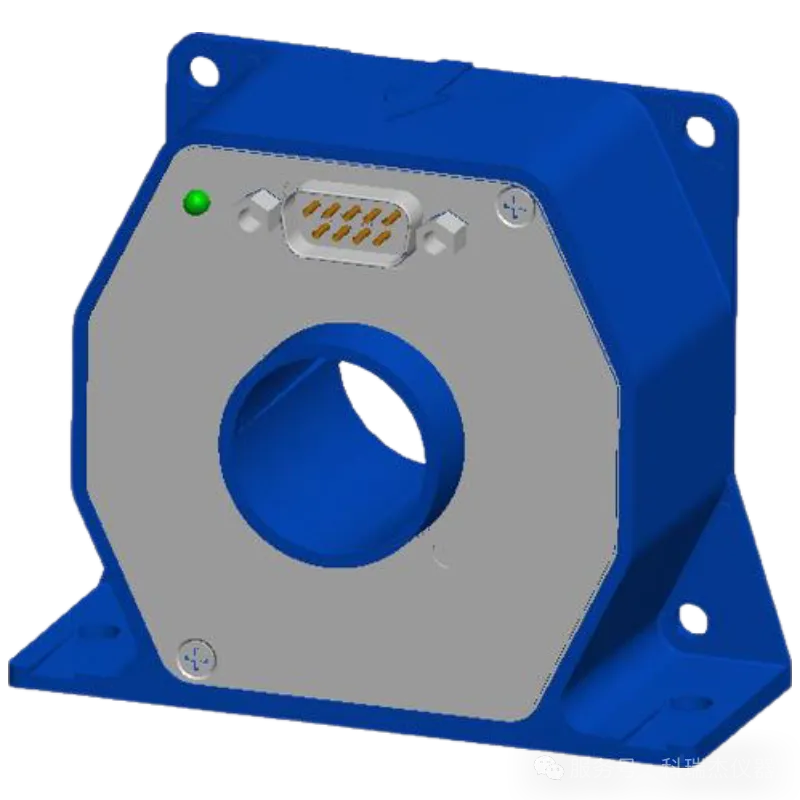

图1 电流传感器

实际应用案例

某客户要求实现对电流传感器分别进行AC和DC 30A测试，如果是传统的测试方案，会需要分别用到一台直流恒流源和一台交流恒流源，在艾德克斯解决方案中，一台IT7800交直流电源就可以满足。

在机器菜单中选择为Current Source，选择为AC模式，只需要设定输出电流值和频率值。电压跟随恒流值以及回路中待测物的阻抗值，只要满足在350V的范围之内，都可以进行恒流输出。

‍

图2 IT7800AC恒流30A50Hz波形图

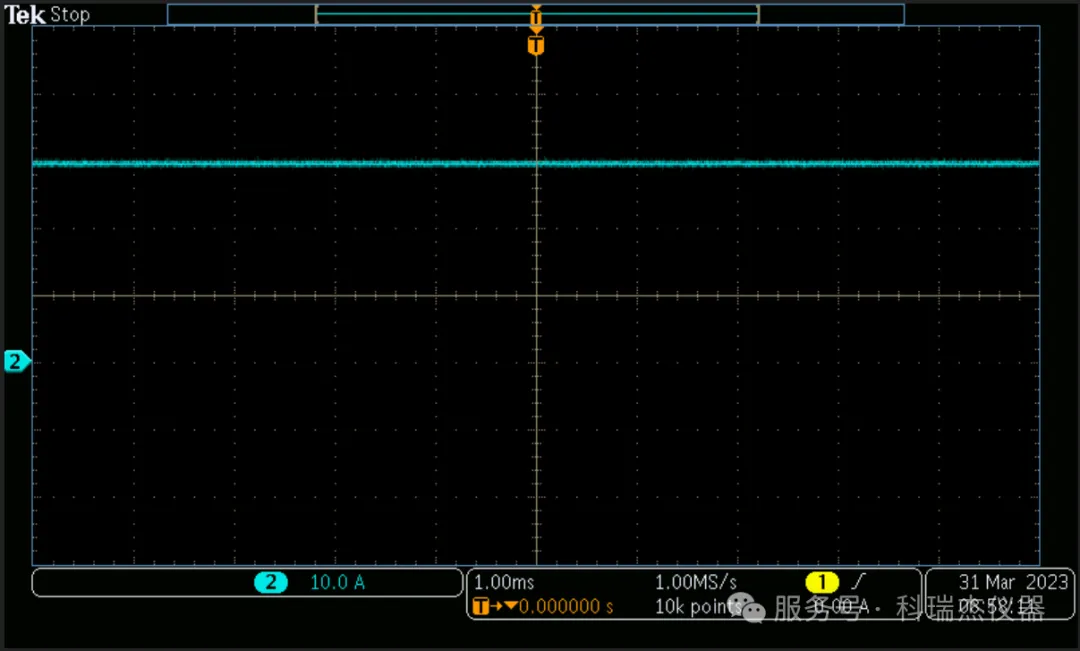

在Current Source下，选择AC+DC模式，将AC值设置为0,DC值设置为30A，可以实现DC恒流30A的功能

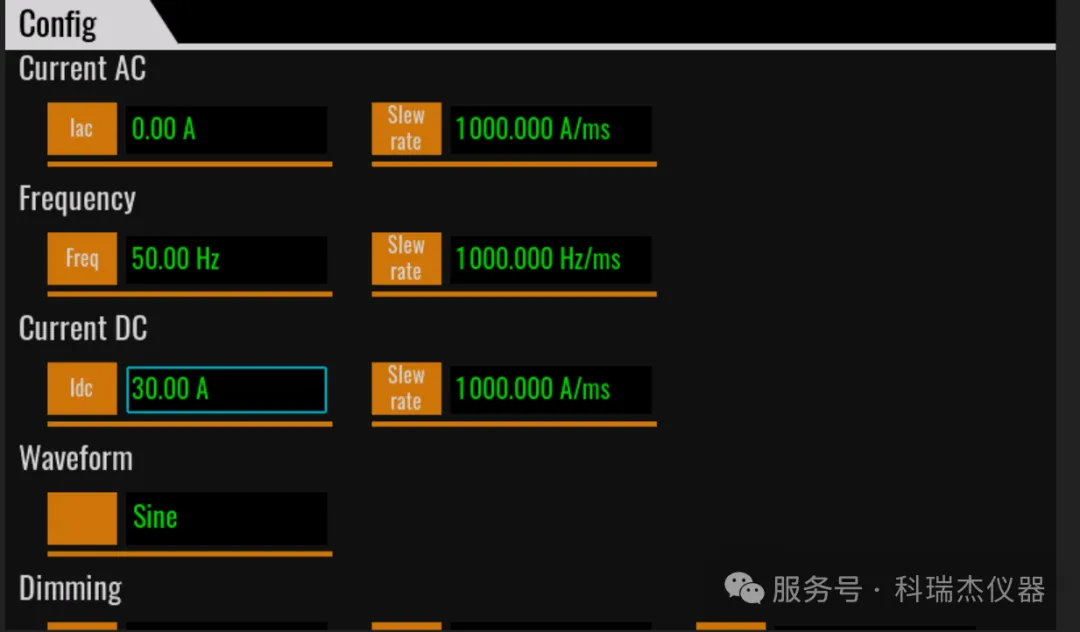

图3 IT7800恒流源模式设置界面

图4 IT7800AC恒流50A波形图

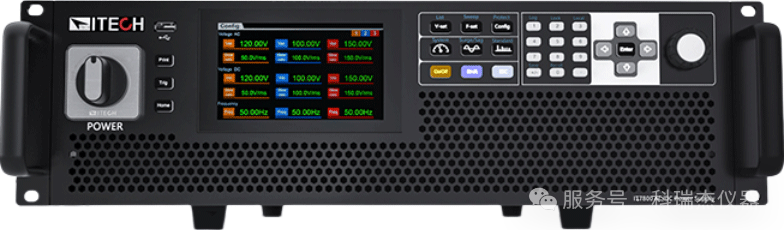

艾德克斯IT7800系列可以提供纯正的交/直流输出、还提供AC+DC输出模式来测试直流偏压成分，单三相切换使用户可以模拟三相电压跌落及三相电压不平衡状态。也可以编辑电压、频率、相位等参数。

除了以上电压源的功能之外，还提供了恒流源的功能，提供AC和AC+DC模式，支持单相和反相切换。同时具有交流测量及分析功能，可广泛应用于分布式能源、智能电网、新能源等多个领域的产品研发、生产、质检等多个阶段。
