DeviceNet转EtherCAT工业网关TX131 解决白车身焊装线电磁干扰通信问题

一、应用场景

本项目为乘用车车身主焊全自动焊装生产线，属于整车制造核心工业自动化车间，现场工况恶劣：焊接机器人高频起弧产生强电磁干扰、焊渣高温飞溅、车间温度 30-45℃，粉尘量大；整线运动控制主站选用国产汇川 H5U EtherCAT 主站 PLC，单 CPU 支持 32 轴伺服同步，管控点焊机器人、车身移栽滑台、定位夹具实时运动；产线焊接电流采集、机器人安全门、焊枪磨损检测设备均为老旧 DeviceNet 总线设备，配套罗克韦尔 1769-L24ER CompactLogix PLC 搭载 1769-DNB DeviceNet 主站模块，独立搭建 DeviceNet 采集网络。两套总线协议物理隔离，无法实现焊枪异常与机器人运动实时联动，缺少统一协议转换枢纽，需部署塔讯 TX131-RE-DNS/ECS工业网关（智能网关、数据采集器）打通双网，搭建整车厂工业物联网车身质量数据平台。

二、网关功能简介

塔讯TX131-RE-DNS/ECS为双从站架构工业网关，专为多品牌 PLC 异构总线协议互通设计，适配焊装高温强电磁工况，同时承载物联网网关、边缘数据采集器职能，支撑焊装线工业自动化联动与工业物联网车身质量追溯，核心适配功能：

双从站通信架构（硬性匹配项目）：EtherCAT 侧作为从站接入汇川 H5U EtherCAT 主站，同步周期最低 1ms，兼容汇川全系列 EtherCAT 运动指令；DeviceNet 侧作为从站接入 1769-L24ER 配套 1769-DNB 主站，DeviceNet 波特率自适应 250/500kbps，双向硬件加速协议转换延迟≤20μs，满足机器人毫秒级安全联动需求。

强电磁工业适配：网关内置 EMC 三级抗干扰电路，宽温工作区间 - 20~60℃，完美适配焊装车间 30-45℃高温、焊机起弧电磁辐射工况；金属外壳屏蔽设计，抵御焊渣静电干扰，DIN 导轨抗震卡扣适配车间设备频繁振动。

大容量 IO 映射：单网关支持 1000 点双向 IO 自由分配，同步传输机器人运动指令、焊接电流、磨损报警、安全门状态多类信号，满足整条焊装主线多工位点位采集；本地缓存可存储 2 小时总线数据，网络中断后自动补传至工业物联网平台。

免改程序兼容汇川 / 罗克韦尔：网关配套汇川 InoProShop ESI 文件、罗克韦尔 Logix5000 EDS 文件，离线即可完成 IO 映射，无需修改 H5U 机器人运动控制程序、1769-L24ER 焊接采集程序，夜间短停机即可完成改造。

全域数据采集器拓展：网关独立以太网口对接整车厂 MES、车身质量云平台，融合 EtherCAT 运动数据、DeviceNet 焊接工艺数据，形成白车身完整工艺档案，支撑整车出厂质量审计。

三、项目痛点

改造前焊装线节拍 8JPH（每小时 8 台车身），日产能 192 台车身，核心痛点由两套独立总线协议无协议转换网关导致，贴合高温电磁车间专属问题：

总线隔离无实时联动，焊接不良批量报废：DeviceNet 侧焊枪电流异常、电极磨损报警无法实时下发至汇川 H5U EtherCAT 主站机器人，机器人持续点焊，单班次产生 5-8 台车身焊接缺陷，月度报废车身 36 台，钣金、焊接材料损耗月均2 万元；故障报警滞后 10 秒以上，无法紧急停机。

人工汇总焊接数据，工业物联网数字化滞后：DeviceNet 侧焊接电流、压力数据存储在 1769-L24ER 本地，无统一数据采集器自动上传 MES，每班电气工程师耗时5 小时手动导出数据录入系统，单班次 1 名专职数据员，年人工成本 8.6 万元；数据滞后 1 小时，车身质量追溯断层，主机厂审计多次预警。

传统串口中转通信极易受电磁干扰：前期采用 RS485 转换器对接 H5U 与 1769-L24ER，焊机起弧电磁辐射导致串口每日通信中断 12-18 次，每次停机重启 20 分钟，月度停机时长 48 小时，设备稼动率仅 76%，产能缺口无法满足整车订单。

两套总线独立运维，改造成本高昂：EtherCAT、DeviceNet 分开备件、分开编程，年度总线运维成本5 万元；车身夹具、机器人换型时需分别修改两套 PLC 程序，单次换型停机 4 小时，每月 3 次车型切换，月度产能损失 230 台车身。

无统一智能网关构建工业物联网底座：整车厂数字化车间要求全产线数据上云，但两套总线协议无法融合，只能分开部署采集设备，硬件重复投入，前期备选新增中型汇川 PLC 中转方案，硬件投入7 万元，改造停机需 8 小时，影响整车交付。

四、解决方案

采用单台塔讯TX131-RE-DNS/ECS协议转换智能网关作为焊装线双总线唯一通信枢纽，依托双从站架构打通汇川 H5U EtherCAT 主站、1769-L24ER DeviceNet 主站，适配高温强电磁工况，同步搭建整车厂工业物联网车身数据采集链路：

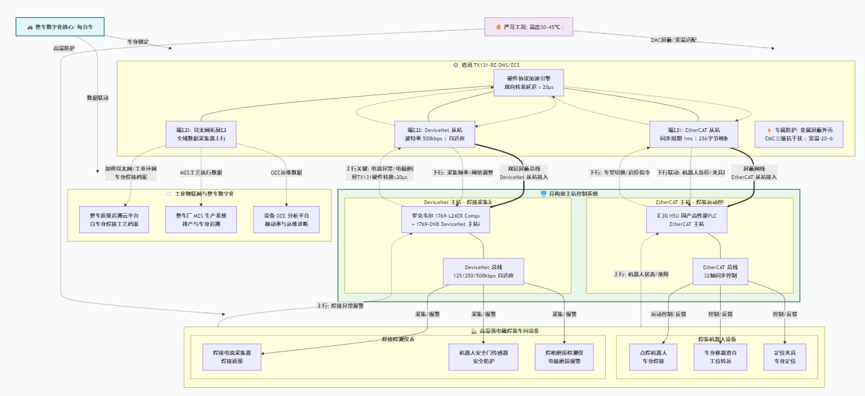

网络拓扑硬件部署（严格双从站架构）

EtherCAT 链路：汇川 H5U 主站 EtherCAT 网口直连 TX131 网关 EtherCAT 从站口，网关在 InoProShop 中配置从站地址，分配 256 字节输出区（下发机器人停机、夹具定位、节拍指令）、256 字节输入区（上传焊接报警信号）。

DeviceNet 链路：1769-L24ER 本地扩展 1769-DNB 主站模块，DeviceNet 双层屏蔽线缆接入 TX131 网关 DeviceNet 端子，网关作为 DeviceNet 从站添加至 1769-DNB 扫描列表，上传焊接电流、电极磨损、安全门、夹紧压力采集数据。

物联网采集链路：TX131 拓展以太网口接入整车厂工业环网，作为全域数据采集器，将融合后的车身运动、焊接工艺数据同步推送至 MES、质量管控云端平台。

双向数据映射（焊装工艺专属逻辑） 下行（H5U→1769-L24ER）：车身到位信号、夹具夹紧 / 松开指令、机器人启动 / 停止、车型配方切换参数； 上行（1769-L24ER→H5U）：点焊实时电流、电极磨损阈值报警、安全门状态、焊枪冷却水温、车身定位偏差数值。

高温电磁工况专属优化：网关金属屏蔽外壳接地，控制柜加装散热风扇，DeviceNet 线缆全程双层屏蔽且远离焊机动力电缆；网关开启电磁干扰滤波算法，过滤焊机起弧脉冲杂波，保障 24 小时稳定协议转换。

成本控制：单台 TX131 网关硬件投入15 万元，改造仅占用夜间 4 小时停产窗口，无需新增中转 PLC、多台串口转换器，相较传统方案硬件投入降低 85.4%。

五、分步实施流程

步骤 1：离线程序预调试

汇川 InoProShop 导入 TX131 网关 ESI 文件，罗克韦尔 Logix5000 导入 EDS 文件；离线完成 1000 点 IO 双向映射，模拟焊接报警联动机器人停机闭环逻辑；同步配置工业物联网数据采集模板，对接整车厂 MES 数据库接口，预校验车身 SN 与焊接数据绑定逻辑。

步骤 2：夜间停产硬件布线

控制柜内抗震 DIN 导轨固定 TX131工业网关，金属外壳可靠接地抗电磁干扰；铺设双层屏蔽 DeviceNet 线缆、千兆 EtherCAT 网线、物联网拓展网线；完成 24VDC 隔离供电接线，线缆远离焊机动力铜排，规避高温与电磁辐射，布线完成后绝缘测试。

步骤 3：分段在线联调

EtherCAT 链路调试：汇川 H5U 识别 TX131 从站，下发机器人启停指令，同步周期锁定 1ms，匹配 32 轴夹具同步运动；

DeviceNet 链路调试：1769-L24ER+1769-DNB 扫描网关从站，读取焊接电流采集信号，波特率设置 500kbps 适配高速采集；

闭环联动测试：模拟电极磨损报警，DeviceNet 信号经 TX131协议转换20μs 内转发至 H5U，机器人立刻停止点焊，验证安全联动时效性；

工业物联网链路调试：网关作为数据采集器同步上传车身全流程数据，核对每台车身焊接参数时序完整无缺失，追溯档案自动生成。

步骤 4：96 小时满载高温稳定性测试 + 运维培训

满负荷 8JPH 节拍连续运行 96 小时，车间环境温度 42℃，持续开启全部焊接机器人模拟强电磁干扰，记录网关通信丢包、中断次数；培训车间电气运维人员掌握网关抗干扰参数调试、故障排查、物联网数据导出方法；测试无通信故障后切换全天量产。

六、改造前后核心指标对比表格

七、落地应用效果

整车厂白车身焊装线部署塔讯TX131-RE-DNS/ECS协议转换工业网关，打通汇川 H5U EtherCAT 主站、罗克韦尔 1769-L24ER DeviceNet 主站两套异构总线协议，构建高温工况稳定的工业自动化安全联动网络，网关同时承担物联网网关、车身工艺数据采集器核心职能，落地量化收益清晰：

整车产能大幅提升：焊装节拍从 8JPH 提升至 10JPH，年新增车身产能 17280 台，单台车身加工净利润 1350 元，年度新增产值收益8 万元；车型换型停机缩减 75%，设备综合稼动率从 76% 提升至 96.8%，稳定满足整车月度交付订单。

人工与材料损耗成本节约：取消专职数据录入员，年度节约人工6 万元；焊接报废损耗下降 80%，年节约钣金、焊材损耗 136.32 万元；总线运维成本降低 80.9%，年节约运维开支 15.78 万元，三项年度直接节约 160.7 万元。

工业物联网数字化车间达标：依托 TX131 全域数据采集器，融合 EtherCAT 运动、DeviceNet 焊接全维度数据，每台车身形成独立加密工艺档案，毫秒级上传整车质量云平台，100% 通过主机厂数字化审计，获评省级智能焊装示范产线，获得政府数字化改造补贴 45 万元。

高温电磁工况通信稳定：网关三级 EMC 屏蔽、宽温设计完美适配焊装恶劣环境，焊机持续起弧无通信中断，96 小时满载高温测试零丢包，全年故障停机时长不足 10 小时，彻底解决传统串口电磁干扰瘫痪痛点；改造仅占用夜间 4 小时停产窗口，无白班整车交付延期。

运维难度显著降低：单台智能网关统一管理两套总线协议，运维人员无需同时精通汇川、罗克韦尔编程体系，焊接异常故障定位从 4 小时缩短至 10 分钟，产线应急处置效率大幅提升。

八、项目总结

整车白车身焊装车间具备高温、强电磁、高频振动恶劣工况，同时存在 EtherCAT 机器人运动、DeviceNet 焊接采集两套异构总线协议隔离痛点，传统串口中转抗干扰差、新增中转 PLC 改造成本高、停机周期长，无法满足整车安全联动与工业物联网数字化追溯双重需求。塔讯TX131-RE-DNS/ECS双从站工业网关原生适配汇川 H5U EtherCAT 主站、罗克韦尔 1769-L24ER DeviceNet 主站硬件参数，硬件加速协议转换实现 20μs 级安全联动，金属屏蔽宽温设计适配焊装极端工况；同时兼具物联网网关、全域数据采集器能力，一站式完成工业自动化协同控制与整车质量数据上云。项目一次性硬件投入仅 2.15 万元，年度直接成本节约 160 万元以上、新增产值超 2300 万元，投资回收期不足 0.4 天，可批量复制至乘用车、商用车全品类焊装主线、分焊工位改造升级。
