EtherCAT转DeviceNet工业自动化方案塔讯TX131适配轮胎密炼车间

一、应用场景

本项目为全钢载重轮胎密炼、挤出、压延、成型一体化工业自动化产线，车间差异化工况突出：密炼区常年环境45~60℃高温，炭黑、橡胶粉末高浓度导电粉尘，设备往复挤压、旋转带来持续强机械振动，控制柜易积尘、高温老化、粉尘短路；全线密炼机转子伺服、挤出螺杆、成型鼓驱动设备以汇川AM600中型PLC作为EtherCAT主站，单控制器支持56轴同步运动，精准控制胶料混炼转速、挤出压力、成型贴合张力；车间胶料温度、炭黑浓度、挤出厚度、成型贴合压力、断料报警传感器统一搭载DeviceNet总线，配套罗克韦尔 1769-L43ERM CompactLogix PLC扩展1769-DNB DeviceNet主站模块，独立搭建底层检测采集网络。两套总线协议物理完全隔离，无互通通信链路，缺少专用协议转换枢纽，胶料超温、厚度异常、断料信号无法联动密炼、挤出伺服即时降速停机，亟需部署塔讯TX131-RE-DNS/ECS工业网关，兼顾智能网关、高温车间边缘数据采集器职能，搭建轮胎制造工业物联网能耗与良品率管控平台，打通EtherCAT运动控制层与DeviceNet工艺检测层。

二、网关功能简介

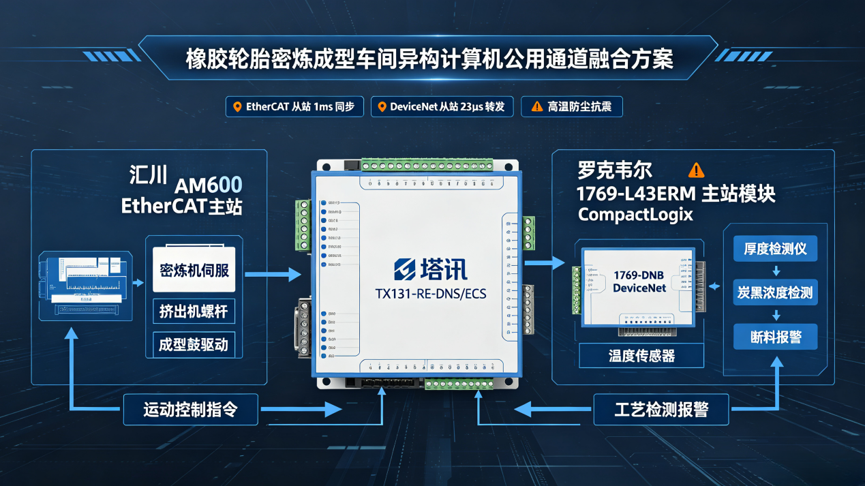

塔讯TX131-RE-DNS/ECS是双从站架构工业网关，专为汇川AM600 EtherCAT主站、罗克韦尔1769-L43ERM DeviceNet主站跨品牌异构总线互通研发，针对轮胎车间高温、炭黑粉尘、强振动工况做硬件防护加固，同时承载物联网网关、分布式数据采集器多重能力，支撑轮胎密炼成型工业自动化张力闭环控制与工业物联网能耗、良品率数字化统计，核心功能如下：

双从站原生硬件架构（严格匹配项目通信逻辑）：EtherCAT端口作为标准EtherCAT从站接入汇川AM600主站，最小同步周期 1ms，适配56轴密炼、挤出设备同步调速；DeviceNet端口作为DeviceNet从站接入1769-DNB主站模块，125/250/500kbps波特率自适应，内置硬件加速芯片完成双向协议转换，双向数据转发延迟≤23μs，满足胶料超温紧急停机毫秒级响应需求。

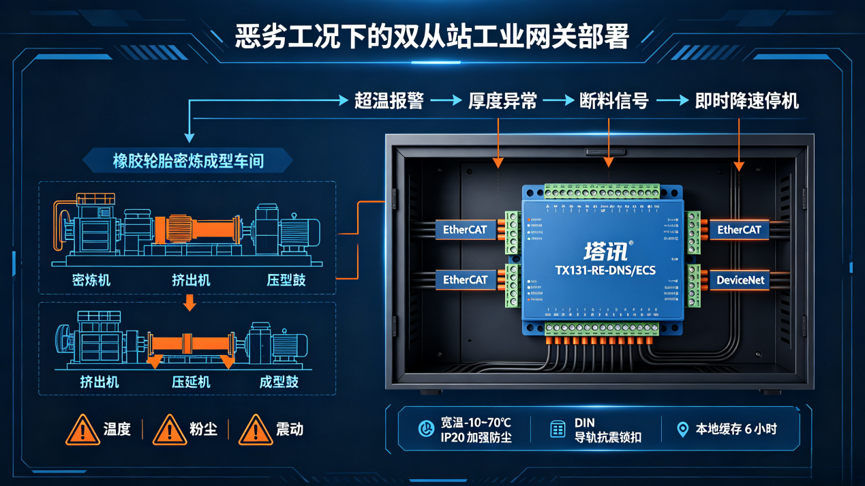

高温防尘抗震专属硬件优化：整机PCB耐高温元器件，外壳加厚防尘阻燃涂层，端子密封防尘保护盖，宽温工作区间-10~70℃，可长期耐受密炼区60℃高温；DIN导轨采用抗震锁扣加固，元器件防震焊工艺，抵御成型机持续往复振动；IP20 加强防尘设计，阻挡炭黑导电粉尘进入内部造成短路。

大容量IO点位映射：单网关支持1000点双向IO自由分配，同步传输密炼转子转速、挤出螺杆频率、成型鼓张力、胶料实时温度、炭黑浓度、挤出厚度、断料故障报警信号；本地可缓存6小时完整工艺数据，粉尘、高温导致网络瞬时波动时自动缓存补传至工业物联网云端，保障轮胎批次生产数据完整留存。

免程序改写兼容双品牌控制器：配套汇川InoProShop专用ESI文件、罗克韦尔Logix5000专用EDS文件，全部IO映射、双向通信逻辑可离线仿真调试，无需修改AM600密炼运动控制程序、1769-L43ERM工艺检测采集程序，仅利用深夜4小时低负荷停产窗口期完成现场改造，不影响24小时不间断轮胎生产。

全域数据采集器拓展能力：网关独立以太网拓展口接入厂区耐高温工业环网，统一汇总EtherCAT设备能耗数据、DeviceNet胶料质量检测数据，同步推送至轮胎MES、能耗分析云、良品率管控平台，构建一体化工业物联网数字底座，实现每一批次胶料全流程能耗、不良追溯统计。

三、项目痛点

改造前整条轮胎成型产线节拍8条/小时，日产能192条全钢轮胎，改造前核心痛点全部由两套独立总线协议无专用协议转换网关导致，贴合高温、导电炭黑粉尘、强振动恶劣工况：

总线数据孤岛无闭环联动，胶料报废、设备损耗成本极高：EtherCAT网络（汇川AM600）管控密炼机、挤出机、成型鼓运动设备；DeviceNet网络（1769-L43ERM）管控温度、厚度、炭黑浓度检测仪表，两套系统完全割裂。当胶料混炼超温、挤出厚度偏差超标、中途断料时，报警信号无法实时下发AM600主站，设备持续高速运行，造成胶料碳化、半成品废胶，单班次报废胶料5 吨，月度橡胶、炭黑原料损耗成本13.6万元；信号传输延迟超1.5秒，无法即时降速停机，扩大原料与设备磨损损失。

人工抄录工艺质量数据，工业物联网数字化管控缺失：DeviceNet侧胶料温度、挤出厚度、能耗数据存储在1769-L43ERM本地内存，无统一全域数据采集器自动同步厂区MES系统，每班安排1名电气运维人员耗时2小时手动导出录入数据，全年人工录入成本1万元；数据时序割裂，单批次胶料能耗与良品率无法绑定，集团数字化审计连续预警，月度考核扣款4~9万元。

传统RS485串口极易粉尘短路、振动松动通信瘫痪：前期采用串口转换器对接两套PLC，车间炭黑导电粉尘堆积端子、成型机持续振动造成线路松动，每日通信中断6~13次，每次停机清理、重启22分钟，月度累计停机时长39小时，设备综合稼动率仅6%，无法完成月度轮胎生产订单指标。

胶料配方换型、总线运维成本居高不下：切换不同规格轮胎胶料配方时，需要分别修改汇川AM600 EtherCAT密炼张力程序、1769-L43ERM DeviceNet 检测采集程序，单次配方换型停机5小时，每月5次规格切换，月度产能损失2880条轮胎；两套总线协议分开运维、耐高温防尘备件独立储备，年度总线运维人工+备件总成本18.5万元。

传统中转改造硬件投入高昂：前期备选方案新增中型PLC搭建中转网络，整套硬件采购、耐高温防尘布线调试总成本8万元，改造需要全天停机9小时，胶料长时间静置易固化报废；厂区缺少统一智能网关承载全域数据采集，需额外部署多台独立采集终端，硬件重复投入，无法搭建一体化工业物联网能耗良品管控平台。

四、解决方案

整套方案采用 “整套密炼成型主线部署1台TX131-RE-DNS/ECS协议转换智能网关” 核心架构，依托网关原生双从站架构打通汇川 AM600 EtherCAT主站、罗克韦尔1769-L43ERM DeviceNet主站，针对高温炭黑粉尘、强振动工况做防尘、耐高温、抗震硬件优化，同步搭建轮胎厂区一体化工业物联网数据采集链路：

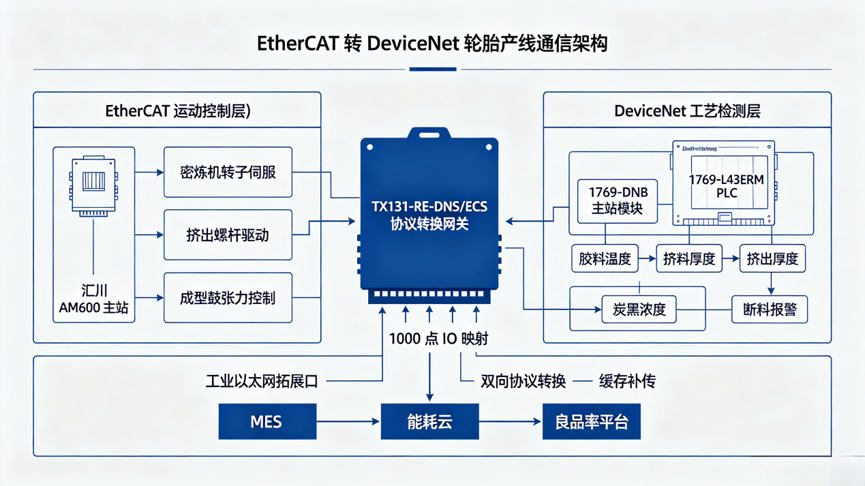

网络硬件拓扑搭建

EtherCAT侧链路：汇川AM600主站EtherCAT网口通过耐高温屏蔽网线直连TX131网关EtherCAT从站接口，网关在 InoProShop软件内识别为标准EtherCAT从站，分配256字节输出映射区（下发密炼转速调节、挤出启停、成型鼓张力、胶料配方参数）、256字节输入映射区（回传DeviceNet侧超温、厚度偏差、断料报警信号），同步周期锁定1ms适配胶料动态调节。

DeviceNet侧链路：1769-L43ERM本地扩展1769-DNB DeviceNet主站模块，双层耐高温防尘屏蔽DeviceNet总线接入TX131网关密封DeviceNet端子，网关作为DeviceNet从站添加至主站扫描列表，分配独立IO地址，实时上传胶料温度、挤出厚度、炭黑浓度、断料检测数值。

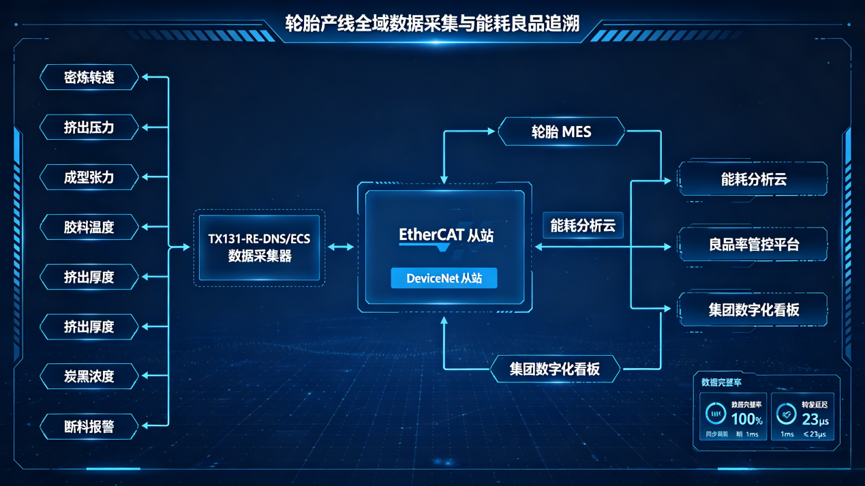

物联网拓展链路：TX131网关独立以太网拓展口接入厂区耐高温工业交换机，作为整套轮胎产线统一数据采集器，将两侧总线融合后的能耗、质量全维度工艺数据同步推送至轮胎MES、能耗管控云、集团数字化平台，实现单批次胶料全流程数据绑定追溯。

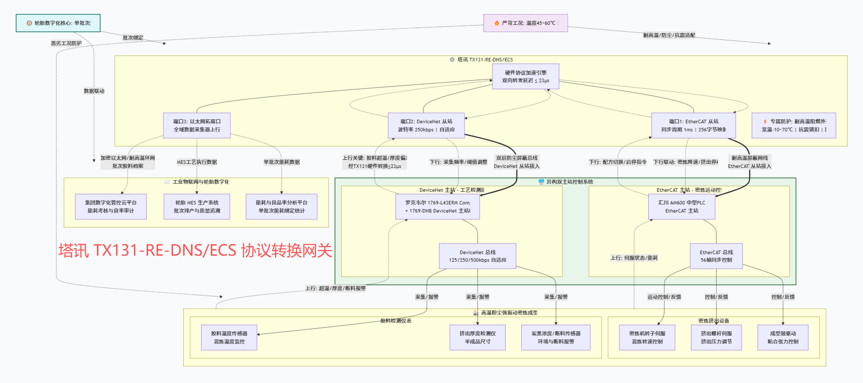

双向数据映射逻辑（适配橡胶轮胎密炼成型工艺） 下行（汇川AM600 EtherCAT → TX131 → 1769-L43ERM DeviceNet）：密炼机启动 / 降速、挤出螺杆调频、成型鼓张力调节、胶料配方切换、急停断料保护指令； 上行（1769-L43ERM DeviceNet → TX131 → 汇川AM600 EtherCAT）：胶料实时混炼温度、挤出半成品厚度、车间炭黑粉尘浓度、胶料断料、成型贴合压力超标报警。

高温粉尘强振动工况专属优化：网关密封防尘端子、耐高温阻燃外壳，控制柜加装散热风机+防尘滤网，所有通信线缆选用耐高温双层屏蔽线材，线缆卡扣抗震固定；网关软件开启粉尘静电、高温电磁、振动杂波多重滤波算法，抵御炭黑导电粉尘、设备振动带来的信号干扰，保障7×24小时不间断稳定协议转换。

成本优化控制：仅单台TX131网关完成整套密炼成型线异构总线互通，硬件采购成本12万元，改造仅占用深夜4小时低负荷窗口期，无需新增中转PLC、多台串口采集终端，相较传统中转PLC方案硬件投入降低84.6%，无全天停机胶料固化报废损耗。

五、分步实施流程

步骤 1：离线程序预配置

分别在汇川InoProShop、罗克韦尔Logix5000软件离线导入TX131网关ESI、EDS文件；预先完成1000点双向IO映射，模拟胶料超温、挤出厚度超标异常场景，闭环测试密炼机自动降速停机逻辑，确认总线协议地址无冲突；同步配置网关工业物联网能耗良品采集模板，对接集团MES数据库，预校验单批次胶料能耗与良品率绑定逻辑，完整备份两套PLC原有控制程序。

步骤 2：深夜低负荷硬件布线

耐高温防尘控制柜抗震DIN导轨锁扣固定TX131智能网关，所有通信端子扣紧密封防尘保护盖；铺设耐高温屏蔽EtherCAT网线、双层防尘DeviceNet总线、物联网拓展网线，线缆远离密炼机高温出料口；完成24VDC耐高温隔离供电接线，布线结束后粉尘堆积模拟、振动冲击绝缘测试，达标后方可进入调试环节。

步骤 3：分段在线联调

EtherCAT链路单独调试：汇川AM600扫描识别TX131从站，下发密炼、挤出调速指令，锁定1ms同步周期，验证56轴设备同步张力调节精度稳定；

DeviceNet链路单独调试：1769-L43ERM搭配1769-DNB扫描网关从站，读取温度、厚度检测仪实时数值，波特率设置 250kbps适配长期稳定采集；

双向闭环联动全流程测试：模拟胶料超温报警，DeviceNet信号经TX131硬件协议转换23μs内转发至AM600，密炼转子立刻降速冷却，验证工艺保护时效性满足轮胎生产质量标准；

工业物联网链路调试：网关作为全域数据采集器同步上传融合后完整能耗、质量数据，核对每批次胶料运动、检测参数时序完全对齐，集团数字化报表无缺失。

步骤 4：120小时满载高温粉尘振动稳定性测试+运维培训

8条/小时满负荷节拍连续运行120小时，车间维持55℃高温、持续炭黑粉尘、设备全功率振动工况，全程记录网关协议转换丢包、通信中断次数；组织轮胎车间电气运维人员专项培训，掌握网关耐高温防尘参数配置、粉尘短路故障快速排查、能耗良品报表导出方法；测试周期内无任何通信故障，正式切换至24小时全自动闭环生产模式。

六、改造前后核心指标对比表格

七、落地应用效果

橡胶轮胎密炼成型自动化车间部署塔讯TX131-RE-DNS/ECS协议转换工业网关后，打通汇川AM600 EtherCAT主站、罗克韦尔 1769-L43ERM DeviceNet主站两套异构总线协议，在高温、导电炭黑粉尘、强振动恶劣工况下搭建稳定闭环工业自动化工艺保护网络，网关同步承担物联网网关、轮胎产线全域数据采集器双重核心职能，落地量化收益清晰可观：

轮胎产能与生产收益同步提升：产线节拍由8条/小时提升至2条/小时，年度新增轮胎产能104640条，单条全钢轮胎加工净利润 165元，年度新增生产收益1726.56万元；胶料配方换型停机时长缩减77.1%，设备综合稼动率从79.6%提升至96.4%，稳定完成全年卡车轮胎供货订单。

人工与原料报废成本大幅节约：取消每班专职工艺数据抄录运维人员，全年节约人工成本1万元；橡胶、炭黑报废损耗下降 80%，年度节约高价原料损耗163.2万元；总线耐高温防尘运维成本降低 81%，年度运维开支节约14.98万元，三项年度直接成本节约合计190.28万元。

工业物联网集团数字化管控全面达标落地：依托TX131一体化数据采集器，自动融合EtherCAT设备能耗数据、DeviceNet胶料质量检测数据，每一批次胶料生成独立数字化档案，24小时不间断同步集团数字化管控云平台，数据完整率100%，彻底消除月度考核扣款风险；一体化智能网关替代多台分散采集终端，无需重复硬件投入，项目获评省级橡胶智能工厂示范项目，获取化工数字化改造专项补贴52万元。

高温粉尘振动工况通信稳定性全面升级：网关耐高温阻燃密封外壳、抗震锁扣搭配多重干扰滤波算法，完美适配密炼车间极端工况，120小时满载极限测试零通信丢包、零中断，全年故障停机时长不超过9小时，彻底解决传统串口粉尘短路、振动松动频繁停机痛点；改造仅占用深夜4小时低负荷窗口期，无大批量胶料固化报废损失。

车间运维难度显著降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通汇川、罗克韦尔两套PLC编程体系，胶料超温、通信故障定位排查时长从5小时缩短至15分钟以内，产线工艺应急处置效率大幅提升。

八、项目总结

橡胶轮胎密炼成型车间存在高温、导电炭黑粉尘、设备持续强振动差异化恶劣工况，同时具备EtherCAT密炼挤出高速运动控制、DeviceNet多维度胶料质量环境检测两套异构总线协议长期割裂行业痛点，传统RS485串口极易粉尘短路、振动失效，新增中转 PLC 硬件投入高、全天停机造成大量胶料固化报废，无法满足胶料异常实时保护与工业物联网集团能耗良品数字化管控双重硬性需求。塔讯TX131-RE-DNS/ECS双从站工业网关原生匹配汇川AM600 EtherCAT主站、罗克韦尔1769-L43ERM DeviceNet主站硬件参数特性，硬件加速协议转换实现23μs级超温保护信号传输，耐高温防尘抗震硬件结构完美适配轮胎车间极端生产环境；同时兼具物联网网关、批次化数据采集器一体化能力，一站式解决橡胶行业工业自动化工艺闭环保护与集团数字化能耗良品统计两大核心诉求。项目一次性硬件投入仅2.12万元，年度直接成本节约超190万元、新增产值超1700万元，投资回收期不足0.4天，方案可批量复制至半钢轮胎、输送带、橡胶密封件全品类橡塑密炼挤出自动化产线数字化升级改造。
