EtherCAT转DeviceNet工业自动化方案｜TX131适配锂电PACK洁净产线

一、应用场景：新能源锂电池 PACK 恒温洁净组装产线

本项目为乘用车动力电池全自动 PACK 整线，属于高端工业自动化动力电池智造车间，车间为 Class10 万级恒温洁净环境，温度恒定 22±2℃，全程无尘防静电；整线覆盖电芯分选、激光焊接、CCS 热压、BMS 检测、气密性测试、终包下线全工序。产线运动控制层采用欧姆龙 NJ501 作为全线 EtherCAT 主站，最多支持 64 轴同步伺服控制，负责激光焊枪、移栽机械手、皮带输送线实时运动调度；产线原有老旧检测、扫码、压力采集设备全部搭载 DeviceNet 总线协议，配套罗克韦尔 1769-L30ER CompactLogix PLC+1769-DNB DeviceNet 主站模块，单独搭建 DeviceNet 低速采集网络。两套总线协议体系完全隔离，缺乏互通枢纽，现场采用人工手抄数据、两套系统独立管控，无法构建统一工业物联网数据底座，亟需协议转换设备打通异构网络，塔讯TX131-RE-DNS/ECS工业网关（兼具智能网关、数据采集器属性）作为唯一通信桥梁完成双网融合。

二、塔讯TX131-RE-DNS/ECS协议转换网关功能简介

塔讯TX131-RE-DNS/ECS是国产自研双向双从站工业网关，核心定位跨总线协议异构网络互通，同时具备物联网网关、智能网关、边缘侧数据采集器多重能力，深度适配本项目欧姆龙 NJ501 EtherCAT 主站与 1769-L30ER DeviceNet 主站混合组网需求，完美支撑动力电池 PACK工业自动化产线协同控制与工业物联网数据上云，核心功能如下：

双从站硬件架构（硬性匹配项目需求）：网关 EtherCAT 端口作为标准 EtherCAT 从站，接入欧姆龙 NJ501 EtherCAT 主站，同步周期最小 250μs，适配 NJ501 高速 64 轴运动控制；DeviceNet 端口作为 DeviceNet 从站，接入罗克韦尔 1769-L30ER 配套 1769-DNB 主站模块，兼容 125/250/500kbps 三档 DeviceNet 波特率，双向无延迟转发控制指令、采集信号。

高速协议转换引擎：内置硬件加速解析芯片，双向数据转换延迟≤20μs，单网关支持 1000 点 IO 自由映射，完美匹配 PACK 产线压力、温度、扫码、气密性多维度采集点位需求；支持数据本地缓存、边缘逻辑判断，无需上位机中转。

工业环境适配：IP20 防护，宽压 24VDC 隔离供电，防静电、抗电磁脉冲，适配本项目 Class10 万级洁净车间防静电工况；导轨式 DIN 安装，控制柜紧凑布局，单台占地仅 90mm 宽度。

工业物联网拓展能力：网关内置以太网拓展口，可作为数据采集器直接对接车间 MES、能源管理、云端平台，打通底层总线数据至企业数字中台，实现全流程电池包数据追溯，满足新能源车企溯源监管要求。

免程序改写兼容：对欧姆龙 NJ501、罗克韦尔 1769-L30ER 两套 PLC 零代码适配，仅需在各自编程软件内导入网关 ESI/EDS 文件，配置 IO 映射即可通信，不改动原有成熟控制逻辑，大幅降低产线停机改造风险。

三、项目痛点

项目改造前产线节拍 12PPM（每分钟 12 套电池模组），日产能 14400 套，改造前核心痛点分为通信、产能、运维、物联网四层，全部由两套独立总线协议无法互通导致：

异构总线数据孤岛，无统一数据采集器：EtherCAT 网络（欧姆龙 NJ501）管控机械手、激光焊接运动；DeviceNet 网络（1769-L30ER）管控气密性检测仪、电芯扫码枪、热压压力传感器。两套系统数据完全割裂，生产人员需每小时人工抄写 DeviceNet 检测数据录入 MES，单班次消耗 2 名操作工，人工年成本8 万元；数据滞后 30 分钟以上，出现虚焊、气密不良时无法联动机械手紧急停机，月均不良品 320 套，材料损耗成本月均 8.6 万元。

无实时双向控制联动，产能瓶颈显著：当 DeviceNet 侧气密检测不合格时，无法实时向 NJ501 EtherCAT 主站下发移栽拦截指令，不良电池流入下一道激光焊工序，每批次返工耗时 40 分钟，日均产能损失 720 套，产能利用率仅 82%；两套 PLC 独立编程，换型时需分别修改 EtherCAT、DeviceNet 程序，单次电芯规格换型停机5 小时，每月 4 次换型，月度停机损失产能 10080 套。

缺乏工业物联网统一底座，追溯不达标：主机厂要求每套电池包全工序数据毫秒级上传云端溯源，但两套总线协议无互通智能网关，只能分开采集数据，数据时序错位，审计多次不通过，存在订单延期罚款风险，月度潜在罚款 3-8 万元。

传统临时通信方案可靠性差：前期尝试 RS485 串口中转两套 PLC，串口传输延迟 200ms 以上，洁净车间伺服高频启停产生电磁干扰，每日通信中断 5-10 次，每次停机重启 15 分钟，月度停机时长超 30 小时，设备稼动率持续走低。

运维成本高：两套总线独立运维，备件、程序、运维人员分开配置，单年度总线运维人工、备件成本合计2 万元；故障排查需同时对接欧姆龙、罗克韦尔两家技术服务商，响应周期超 4 小时。

四、解决方案

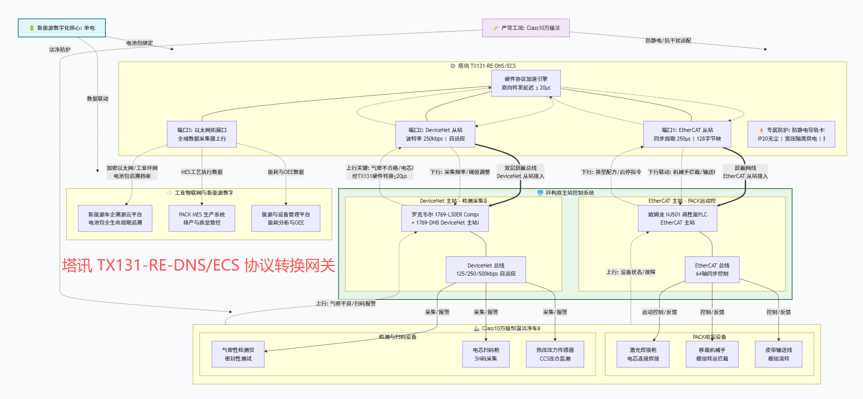

整体方案采用 “1 整线 1 台塔讯TX131-RE-DNS/ECS协议转换网关” 核心架构，依托网关双从站特性打通欧姆龙 NJ501 EtherCAT 主站、罗克韦尔 1769-L30ER DeviceNet 主站，统一构建工业自动化底层通信网络，同步搭建工业物联网数据采集链路，完整方案设计如下：

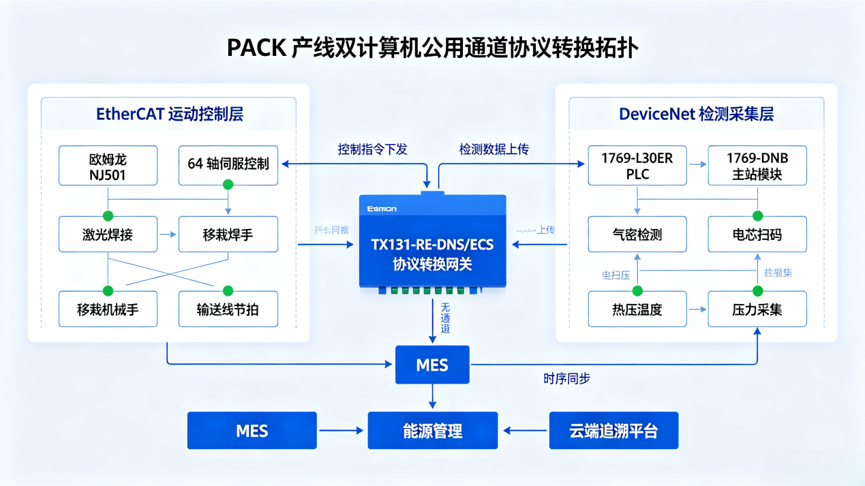

网络硬件拓扑搭建

EtherCAT 侧链路：欧姆龙 NJ501 CPU 自带 EtherCAT 主站端口，网线直连 TX131 网关 EtherCAT 接口，网关在 NJ501 工程中识别为标准 EtherCAT 从站，分配 128 字节输入 / 128 字节输出映射区，传输机械手拦截指令、产线节拍参数、伺服运行状态。

DeviceNet 侧链路：罗克韦尔 1769-L30ER 本地扩展 1769-DNB DeviceNet 主站模块，DeviceNet 屏蔽线缆接入 TX131 网关 DeviceNet 端子，网关作为 DeviceNet 从站接入 1769-DNB 扫描列表，分配对应 IO 地址，上传气密检测压力、电芯二维码、温度、不良信号至网关。

物联网拓展链路：TX131 网关拓展以太网口接入车间工业交换机，作为全域数据采集器，将两侧总线融合后的完整工艺数据推送至 MES、新能源云平台，实现电池全生命周期追溯。

数据双向映射逻辑（适配 PACK 工艺） 下行（EtherCAT→DeviceNet，NJ501 下发指令）：产线启动信号、移栽拦截停机信号、换型配方参数、伺服同步校准指令； 上行（DeviceNet→EtherCAT，检测数据回传 NJ501）：电芯扫码 SN、气密性压力值、CCS 热压温度、绝缘电阻、不良报警点位。

工况适配优化（洁净车间专属） 网关加装防静电导轨卡扣，控制柜内配套防尘滤网，DeviceNet 线缆采用双层屏蔽抗干扰线材；网关开启数据滤波功能，过滤洁净车间伺服启停产生的电磁杂波，保障 24 小时不间断协议转换稳定运行。

成本优化设计：仅部署单台 TX131 网关完成整线双总线互通，无需新增第二台 PLC、多台串口转换器，整体改造硬件成本仅98 万元，远低于传统新增中型 PLC 中转方案（传统方案硬件成本 12 万元以上）。

五、分步实施流程

步骤 1：离线程序预配置

分别在欧姆龙 Sysmac Studio、罗克韦尔 Logix5000 软件离线导入 TX131 网关 ESI、EDS 描述文件；预先完成 1000 点 IO 双向映射，模拟双向通信逻辑测试，确认总线协议映射无地址冲突，提前导出完整程序备份，规避现场调试出错风险；同步配置网关工业物联网采集模板，对接 MES 数据库接口。

步骤 2：夜间短停机硬件布线

利用车间夜间 23:00-01:00 停产窗口，控制柜内 DIN 导轨安装 TX131智能网关；完成 EtherCAT 千兆网线、DeviceNet 屏蔽总线、24VDC 供电、物联网拓展网线布线；两端 PLC 模块接线，线缆标识分类，洁净车间全程无尘操作，避免粉尘进入端子引发接触不良。

步骤 3：在线联调通信

单独调试 EtherCAT 链路：欧姆龙 NJ501 识别 TX131 从站，测试下行控制指令实时下发，同步周期锁定 500μs，匹配 64 轴同步运动需求；

单独调试 DeviceNet 链路：1769-L30ER+1769-DNB 扫描网关从站，读取气密、扫码采集数据，波特率设置 250kbps 适配现场采集设备；

双向闭环联调：模拟气密不良信号，DeviceNet 上传至网关，网关实时转发至 NJ501，机械手立刻拦截不良电芯，验证闭环控制延迟≤25μs，满足 PACK 高速节拍要求；

工业物联网链路调试：网关作为数据采集器同步上传融合数据至 MES，核对电池 SN、工艺参数时序完全对齐，追溯数据无缺失。

步骤 4：72 小时满载量产稳定性测试与运维培训

满负荷 12PPM 节拍连续运行 72 小时，记录网关协议转换通信中断次数、数据丢包率；同步培训车间电气运维人员掌握网关参数配置、故障排查、物联网数据查看方法；出具稳定性测试报告，确认无通信故障后正式交付量产。

六、改造前后核心指标对比表格

七、落地应用效果

本 PACK 产线部署塔讯TX131-RE-DNS/ECS协议转换工业网关后，打通欧姆龙NJ501 EtherCAT 主站与罗克韦尔 1769-L30ER DeviceNet 主站两套独立总线协议，构建统一底层工业自动化控制网络与全域工业物联网采集体系，网关同时承担智能网关、边缘数据采集器双重职能，落地量化收益如下：

产能与生产收益提升：节拍从 12PPM 提升至 14PPM，年新增电池模组产能6 万套，单套模组净利润 28 元，年度新增产值收益 2452.8 万元；换型停机时长大幅缩减，设备综合稼动率从 82% 提升至 97.3%，完全匹配新能源订单柔性混线生产需求。

人工与损耗成本大幅节约：取消 2 班次数据抄写操作工，年度节约人工成本6 万元；不良品返工损耗下降 80%，年节约材料损耗 82.56 万元；总线运维成本降低 80.9%，年运维节约 13.1 万元，三项年度直接成本节约合计 121.26 万元。

工业物联网数字化合规落地：依托 TX131数据采集器同步采集 EtherCAT 运动、DeviceNet 检测全维度数据，时序完全同步，电池包全流程追溯 100% 满足主机厂监管标准，消除月度订单罚款风险，数字化审计一次性通过，助力企业获评智能工厂示范项目。

通信稳定性全面升级：硬件加速协议转换无串口延迟缺陷，洁净车间防静电、抗干扰适配到位，72 小时满载无通信中断，全年故障停机时长不超过 6 小时，产线连续生产可靠性大幅提升；免改写 PLC 程序方案，改造仅占用夜间 2 小时停机窗口，无订单交付延误。

运维简化，技术门槛降低：单台智能网关统一管理两套异构总线，运维人员仅需掌握一套网关调试逻辑，无需同时精通欧姆龙、罗克韦尔两套 PLC 总线编程，故障排查响应时长从 4 小时缩短至 15 分钟以内。

八、项目总结

新能源锂电池 PACK 产线存在 EtherCAT 高速运动控制、DeviceNet 低速检测采集两套异构总线协议长期割裂的行业共性痛点，传统串口、新增中转 PLC 方案存在延迟高、改造成本贵、停机时间长等短板。塔讯TX131-RE-DNS/ECS双从站工业网关依托原生 EtherCAT 从站 + DeviceNet 从站硬件架构，精准匹配欧姆龙 NJ501、罗克韦尔 1769-L30ER 设备参数特性，以极低硬件投入完成跨品牌协议转换；同时兼具物联网网关、智能网关、全域数据采集器能力，一站式解决 PACK 车间工业自动化协同控制与工业物联网数字追溯双重需求。项目改造投入仅 1.98 万元，年度直接成本节约超 120 万元、新增产值超 2400 万元，投资回收期仅 0.57 天，是新能源动力电池洁净车间异构总线融合改造最优落地方案，可复制应用于储能、消费锂电全品类 PACK 自动化产线升级。
