在晶圆、光伏半导体自动化产线中，RFID 读写器是载具 CID 标签数据交互的核心硬件，通讯稳定性直接决定产线流转效率。JY-V640-HAM11 是适配 SEMI 标准的 134.2KHz 低频 RFID 读写设备，同时兼容 Modbus、SECS 两大工业主流协议，多接口设计适配各类半导体机台、MES、PLC 系统。本文分层梳理其硬件接口、协议模式、通讯调试与故障排查核心要点，方便行业工程师快速落地应用。
一、底层射频通讯基础
设备射频层遵循ISO11784/5 HDX 半双工规范，专为 TI 系列 CID 载具标签设计，是上层数据交互的基础：
工作机制：读写器发射 134.2KHz 的磁场为无源标签提供能量，从而唤醒芯片并建立通信；

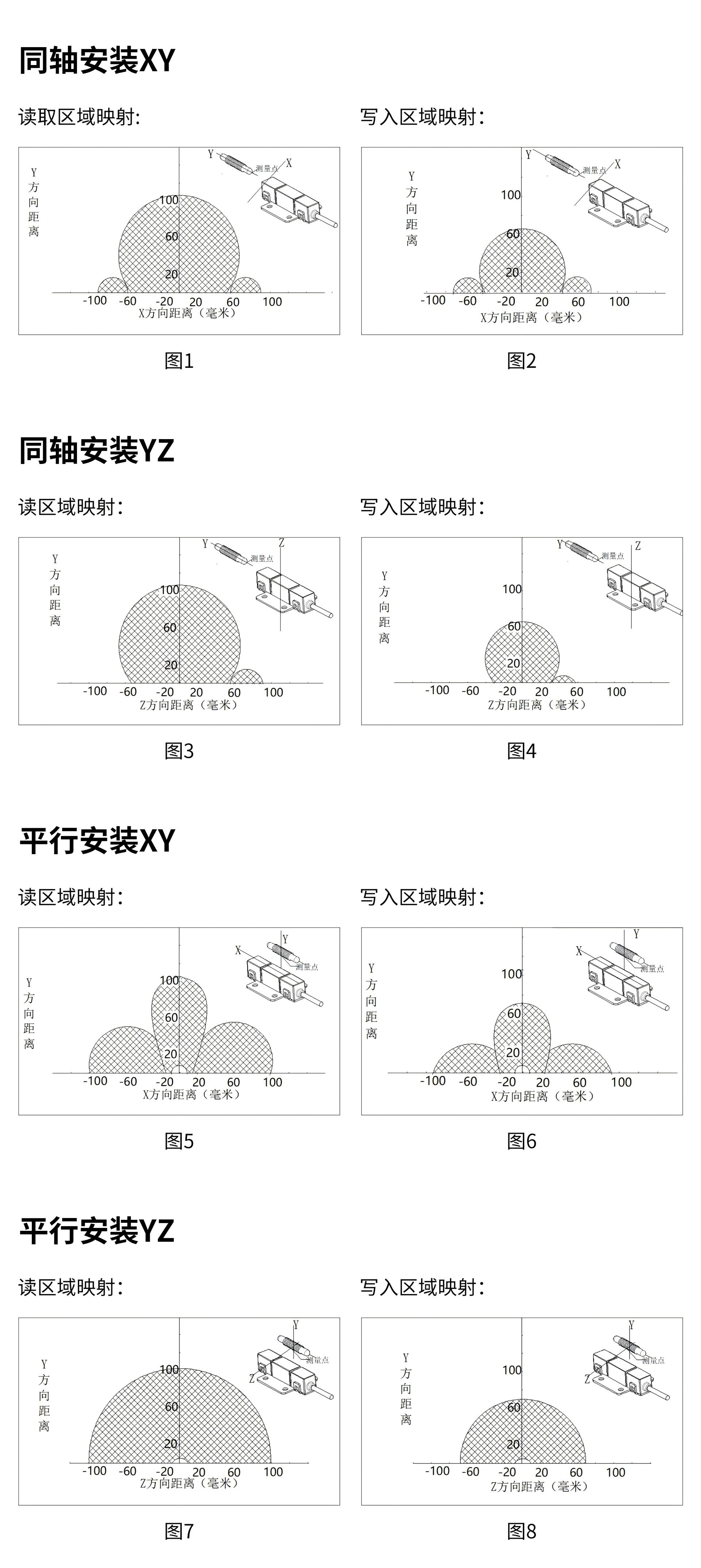

读写距离：读取 0~80mm、写入 0~60mm，安装需参照同轴 / 平行 XY、YZ 区域映射图纸校准，金属、高温环境会缩短识别范围；
状态指示灯快速判障
POWER 红灯：常亮 = 射频正常；间歇闪烁 = 天线断开 / 解调异常；
SYS 绿灯：亮 = 正在读取标签，熄灭 = 无标签进入感应区。
二、四路硬件通讯接口规范

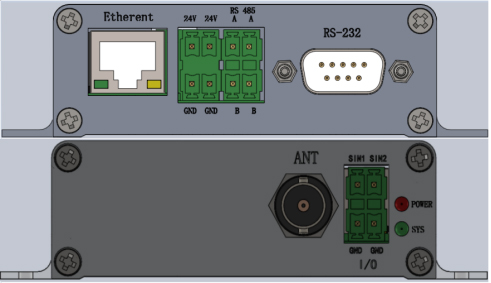

整机集成RS232、RS485、RJ45、IO这 4 类物理通讯端口，不同协议对应专属接口，接线错误会直接导致通讯中断。
三、4 种通讯协议模式切换规则
通过配套软件 WPFTOOL 修改模式代码，切换后必须断电重启设备参数方可生效，下面是四种读卡器工作模式（版本）对应表：
| 代码（十六进制） | 通信协议 | 备注 |
| 20 | MODBUS RTU | 单机或者多机通过串口接入上位机控制端 |
| 21 | MODBUS TCP | 通过RJ45端口接入上位机控制端 |
| 30 | SECS 232 I | 通过RS232端口连接SECS主控制器 |
| 31 | SECS HSMS | 通过RJ45端口与SECS主控制器通信 |
| 其他 | 无效 | 保留 |
| 注：当前IO口仅在31（SECS HSMS）模式下有效。 | ||
补充规范：SECS 协议下设备节点号（TARGETID）取值0~15，0为SECS协议操作特定消息所用，节点分配不可设“0”。
四、Modbus RTU/TCP 通讯核心要点
面向通用工控场景，仅支持 0x03 读寄存器、0x10 写寄存器两条标准指令，数据交互依托固定虚拟寄存器分区实现。
4.1 寄存器地址分区
0x0000~0x0003：系统内部全球唯一UUID，不可进行改写；
0x0004：操作状态标志位（00 成功、01 读失败、02 写失败），注意，只单独操作地址0x0004时，标志位不刷新，继续保留当前值；
0x0005~0x0008：RFID卡UID数据区。部分卡片支持写该数据区；
0x0009 及以上：用户自定义读写数据区。
五、SECS 半导体专用协议通讯要点
SECS 是 SEMI 半导体行业强制标准，用于读写器与晶圆机台、MES 主机交互，核心以 S (流)+F (功能) 指令完成交互。
5.1 核心状态词典（SSACK）
NO：操作正常；TE：无标签 / 标签损坏；CE：通讯参数格式错误；HE：硬件故障；EE：指令执行失败。
5.2 SECS消息指令列表
| Stream(S) | Function(F) | 方向 | 备注 |
| 1 | 1 | Host→Equipment，须回复 | 是否在线 |
| 1 | 2 | Host←Equipment | 在线信息 |
| 1 | 13 | Host→Equipment，须回复 | 请求版本信息 |
| 1 | 14 | Host←Equipment | 回复版本信息 |
| 18 | 5 | Host→Equipment，须回复 | 读取数据请求 |
| 18 | 6 | Host←Equipment | 读取数据 |
| 18 | 7 | Host→Equipment，须回复 | 写入数据请求 |
| 18 | 8 | Host←Equipment | 数据写入确认 |
| 18 | 9 | Host→Equipment，须回复 | 读取ID请求 |
| 18 | 10 | Host←Equipment | 读取ID数据 |
| 18 | 11 | Host→Equipment，须回复 | 写入ID请求 |
| 18 | 12 | Host←Equipment | 写入ID确认 |
| 18 | 71 | Equipment→Host，须回复 | I/O 1口触发读取标签 |
| 18 | 75 | Equipment→Host，须回复 | I/O 2口触发读取标签 |
5.3 SECS 通讯报错快速定位
返回CE：分页地址 DATASEG 格式错误、数据长度超限；
返回TE：感应区无 CID 标签、射频读写头故障；
握手失败：节点号重复、波特率与 MES 主机不匹配。
六、通讯故障通用排查思路
遵循射频指示灯→硬件接线→设备参数→上位机协议四层顺序排查，高效定位问题：
射频层：观察 POWER、SYS 指示灯，判断天线、射频回路是否正常；
硬件层：核对RS232/RS485、RJ45网口、IO 接线，总线组网加装终端电阻；
参数层：确认波特率、设备节点号、通讯模式与上位机统一；
环境优化：通讯线缆采用屏蔽双绞线，多读写天线拉开间距，规避车间变频器电磁干扰。
七、协议选型建议
光伏、通用自动化、PLC 对接：优先 Modbus RTU/TCP，兼容性强、调试门槛低；
晶圆 Fab、标准半导体产线、MES 系统：选用SECS，符合SEMI行业规范，适配半导体工艺流程。
