EtherNet/IP转Modbus TCP工业网关｜污水厂曝气污泥脱水系统通讯改造

一、项目概况

市政污水处理属于城市刚需环保赛道，伴随着国内水环境治理、海绵城市建设政策持续落地，存量污水厂智能化提标改造、新建智慧水厂项目市场规模常年稳定扩容，污水处理系统的精准曝气、污泥脱水、流量液位闭环控制直接决定出水水质达标率与水厂运营能耗成本。本项目落地华北某地级市城市综合污水处理厂二期扩容改造工程，服务城区生活污水、少量工业园区综合废水处理，工艺涵盖粗格栅、细格栅、曝气生化池、二沉池、污泥压滤脱水、消毒排放全流程。其中曝气池搅拌推流机构、污泥脱水机滚筒、格栅除污机转轴全部搭载库伯勒8.5878绝对值EtherNet/IP编码器，依靠编码器采集转轴转速、角度位置、运行圈数、瞬时位移数据，实现设备转动状态实时监测、污泥计量、格栅行程限位保护；整套污水厂工艺联锁、DO溶解氧闭环调节、设备启停逻辑、水质参数联动管控由西门子S7-1200 PLC作为Modbus TCP主站统一调度管理，上位搭载WinCC SCADA集中监控系统、厂区MES污水生产台账系统、市级水务集团工业物联网监管平台。

库伯勒8.5878编码器原生采用EtherNet/IP总线协议进行数据上传，西门子S7-1200 PLC主流对外交互协议为Modbus TCP，两类协议体系不存在原生兼容通道，原厂通讯模块对接费用昂贵。项目部署塔讯TX181-RE-RE-TCP/EIM工业网关、智能网关，依托底层协议转换技术完成编码器位置、转速数据的解析转发与限位指令的反向下发，网关同时承担现场数据采集器职能，将设备运行数据同步上传水务物联网监管平台，升级水厂整体工业自动化管控体系，解决污水厂露天潮湿环境下异构设备组网难、数据采集断层、能耗偏高、出水指标波动等一系列行业痛点。

二、网关功能简介

TX181网关严格遵循本次项目既定工作模式：EtherNet/IP一侧作为主动扫描的EIP主站设备，Modbus TCP一侧作为被动应答的标准Modbus从站设备，完美适配污水厂分层网络架构。在EtherNet/IP链路中，网关加载库伯勒8.5878配套EDS文件，轮询采集多台编码器的绝对角度值、实时转速、累计转动圈数、硬件故障报警位、电源异常状态等报文数据，针对污水厂水汽、粉尘造成的瞬时杂讯数据进行软件滤波清洗，剔除跳变无效数值；网关内部划分独立寄存器区域，将解析后的物理数据一一映射至Modbus输入寄存器，将PLC下发的限位锁定、故障复位指令点位分配至保持寄存器，读写区域物理隔离，杜绝指令与监测数据互相干扰。

在Modbus TCP通讯链路中，网关持续监听S7-1200客户端的读写请求，快速完成寄存器数据应答，同时将PLC下发的控制指令重新封装为合规EtherNet/IP报文下发至库伯勒编码器，实现转轴超行程硬软双重保护。硬件配置双路电气隔离以太网接口，将现场涉水设备控制网与中控机房管理网物理隔离，阻挡广播风暴、病毒入侵，保障污水核心控制系统安全稳定运行；硬件工作温度区间覆盖-45℃~85℃，具备IP30防护等级，导轨式安装适配水厂中控柜潮湿、多腐蚀性水汽的恶劣工况，自带断线缓存、数据断点续传、通讯心跳检测功能，即便厂区短时断电、网络闪断，编码器关键运行数据不会丢失。该款网关融合协议翻译、现场数据采集、网络安全隔离、边缘数据预处理多重作用，是市政污水行业打通OT控制网络与市级水务IT管理平台的核心物联网网关硬件。

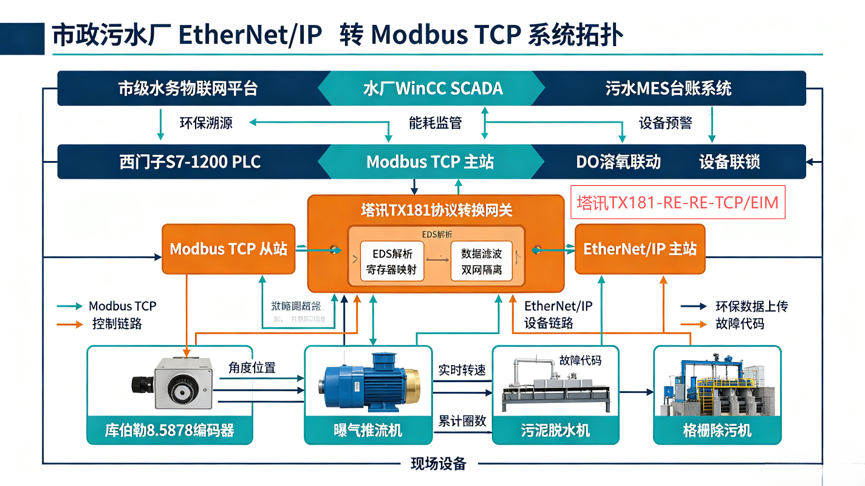

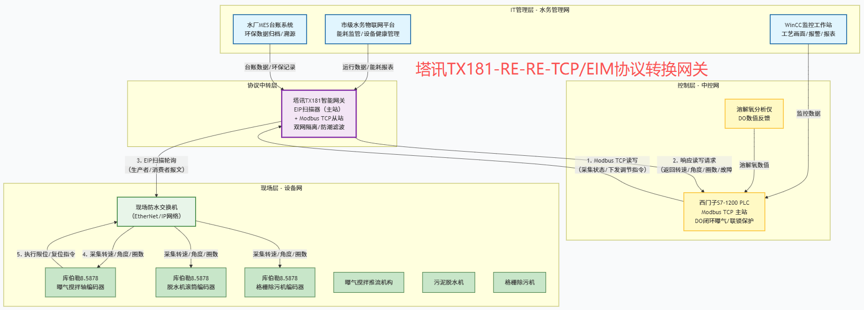

三、系统结构拓扑说明

四、项目原有痛点

总线协议异构形成数据孤岛，工艺闭环无法落地

库伯勒8.5878编码器仅支持EtherNet/IP通讯，S7-1200依靠Modbus TCP完成系统交互，无原生对接方案。编码器采集的格栅启闭行程、脱水滚筒转速、曝气搅拌轴角度数据只能就地通过编码器手持器查看，中控PLC无法实时获取数值。生化池DO溶解氧数值无法联动搅拌轴转动姿态进行动态调节，曝气系统长期恒定功率工作，水厂曝气能耗占据全厂总耗电60%以上，运营成本居高不下。

设备超限运行无远程联锁保护，易出现机械损毁事故

格栅除污机转轴卡料、脱水机辊筒偏移超限时，编码器仅本地输出报警信号，中控系统无同步告警与停机联锁动作。多次出现格栅杂物卡死导致转轴扭弯、污泥脱水机皮带跑偏撕裂问题，单次设备维修停工至少8小时，造成污水处理工序停滞，存在出水超标的环保风险。故障排查依靠运维人员每日现场巡检，偏远曝气池设备故障经常滞后数小时才能发现。

环保数据无法溯源，环保督查存在合规风险

环保部门对污水厂污泥处置量、格栅运行时长、曝气设备工作状态有硬性台账留存要求。改造前编码器计量的污泥脱水累计产量、格栅运行数据无法上传MES与市级物联网监管平台，环保抽查时缺少连续可追溯的设备运行数据，企业存在行政处罚风险；同时无法依靠运行数据核算单吨污水处理电耗、药耗成本，精细化运营管理无从开展。

传统改造方案投入高，水厂连续运行不能长时间停机

污水厂属于市政不间断运行基础设施，全厂工艺无法全线停机施工。传统改造两种方案弊端显著：一是更换编码器Modbus通讯模块，全厂22台编码器逐一拆机更换，硬件采购费用9.8万元，单点施工也要分段停水停运局部工段，施工周期长达20天；二是替换现有S7-1200主控为EIP协议PLC，整套系统改造费用25万元，程序全盘改写极易引发污水处理系统失控，出水水质失稳。

潮湿腐蚀环境易造成通讯数据异常，运维压力大

污水厂区露天渠体、污泥车间水汽浓重，空气中含有酸碱腐蚀性雾气，普通组网方式下线路易受腐蚀干扰，编码器数据时常出现数值漂移，运维人员需要频繁前往现场校准设备，日常运维工作量大。原有系统无数据缓存机制，停电瞬间的设备故障数据直接丢失，事故复盘缺少有效数据支撑。

市级水务平台缺少底层设备感知数据，集中管控能力薄弱

上级水务集团物联网平台仅能采集水质仪表数据，曝气、污泥、格栅等核心动设备运行数据空白，集团无法对下辖多座污水厂进行设备运行状态横向对比、能耗统一管控，智慧水务数字化建设存在底层数据缺口。

五、整体解决方案

本次改造采用原有全部现场设备、PLC主控程序主体保留，依托塔讯TX181-RE-RE-TCP/EIM智能网关非侵入式接入完成协议转换与数据采集的轻量化改造方案，分五大模块落地实施，全程无需全线停水停机：

硬件布设与防水防护方案

在水厂各个就地PLC控制柜内空余DIN导轨安装TX181网关，控制柜内部配备除湿加热器，适配潮湿环境；网关接入稳定24V直流电源，选用防水双层屏蔽工业网线布线，EIP网口对接现场防水交换机，Modbus网口对接中控机房交换机，网线接头加装防水护套，屏蔽层单点可靠接地，抵御水汽腐蚀与电机启停带来的电磁干扰。依照工段分区配置网关，单台网关挂载数量匹配编码器点位，通讯负载均衡。

网关WEB页面组态参数配置

调试电脑接入网关本地调试口，登录网页管理界面，开启EtherNet/IP主站扫描模式，导入库伯勒8.5878官方EDS文件，批量采集绝对角度、实时转速、累计圈数、故障代码、供电电压等关键数据；完成EIP标签与Modbus寄存器一一映射，区分只读监测寄存器区与可写控制寄存器区，配置故障复位、轴限位锁定的写入点位；开启软件滤波、断线数据缓存、100ms数据刷新周期，设置通讯超时重传机制，规避潮湿环境下的瞬时通讯波动。

西门子S7-1200 PLC通讯程序开发适配

在TIA Portal软件中编写Modbus TCP客户端MB_CLIENT通讯子程序，周期读取网关寄存器内编码器原始数值，并换算为实际转速、角度物理量；编写DO溶解氧联动调节逻辑，根据生化池溶氧仪检测数值，结合搅拌轴编码器位置数据自动匹配搅拌运行工况，实现按需曝气节能控制；编写设备超限联锁程序，编码器角度、转速异常时PLC立刻关停对应设备，并触发SCADA声光报警，规避机械损坏事故。原有污水处理主控制逻辑完全保留，仅叠加新增通讯与联锁子程序。

工业物联网平台数据对接上传

TX181-RE-RE-TCP/EIM网关发挥数据采集器功能，在完成与S7-1200数据交互的同时，将编码器时序数据加密上传至市级水务集团工业物联网平台，平台自动生成污泥产量统计、设备运行时长、单吨水处理能耗报表，设置设备异常、能耗超标多级预警，补齐智慧水务底层设备感知数据。所有运行数据同步归档至MES系统，满足环保台账留存、督查溯源要求。

工控网络安全加固配置

依托网关双网口硬件隔离划分现场设备网、中控管理网，配置IP访问白名单，仅放行S7-1200固定IP访问网关Modbus从站端口，关闭网关闲置通讯端口；厂区交换机划分独立VLAN，阻隔异常数据包横向传播，提升污水厂工控系统整体安全等级，规避工控网络安全事件。

六、项目实施全过程管控

阶段1：前期资料摸排与分段施工方案设计

统计全厂22台库伯勒编码器IP地址、数据标签点位，梳理S7-1200现有通讯资源与空余寄存器地址，绘制柜内网关安装、防水布线图纸。结合污水厂运维制度，利用夜间低水量负荷窗口、局部工段轮换停水的方式分段施工，不影响整体污水处理出水达标。完成网关、防水网线、防水接头、电源除湿器件全部硬件进场检验。

阶段2：硬件安装、线路敷设与防水处理

对应工段短时关停局部设备，断电后完成网关导轨固定、供电线路接线；敷设带防水护套的双层屏蔽网线，分别对接两段网络，全部线路屏蔽接地处理，控制柜加装除湿装置；硬件接线完成后空载通电，检测网关供电、网口链路状态正常，做好线路防水密封处理。

阶段3：网关通讯组态与点位映射调试

逐台配置网关EIP扫描列表、EDS文件校验、寄存器映射表格，设置Modbus从站基础参数；现场人为模拟编码器超速、超行程故障，验证网关可精准采集故障信息，同时测试PLC下发复位指令的执行有效性；调试滤波参数，消除潮湿环境带来的数据漂移问题。

阶段4：S7-1200通讯子程序编写与工艺联调

工程师编写Modbus通讯解析程序、溶氧联动曝气程序、设备超限联锁保护程序；现场模拟格栅卡料、脱水机偏移工况，校验PLC自动停机、SCADA报警功能是否正常触发；调试曝气搅拌轴角度联动调节逻辑，验证曝气功率随水质动态调整的控制效果。

阶段5：72小时全工段不间断试运行测试

空载试运行24小时检测通讯稳定性、数据丢包率；全厂满负荷水处理工况连续运行48小时，记录通讯时延、能耗变化、报警响应速度，优化网关数据刷新参数；对接WinCC监控画面、MES台账系统、市级水务物联网平台，核验数据实时上传、历史归档、报表生成全部正常。

阶段6：项目验收交付与水厂运维培训

出具通讯稳定性检测报告、能耗优化分析报告，对水厂运维人员培训网关日常巡检、通讯故障排查、组态文件备份方法，交付全套施工图纸、网关组态文件、PLC程序备份资料，项目正式交付常态化运行。

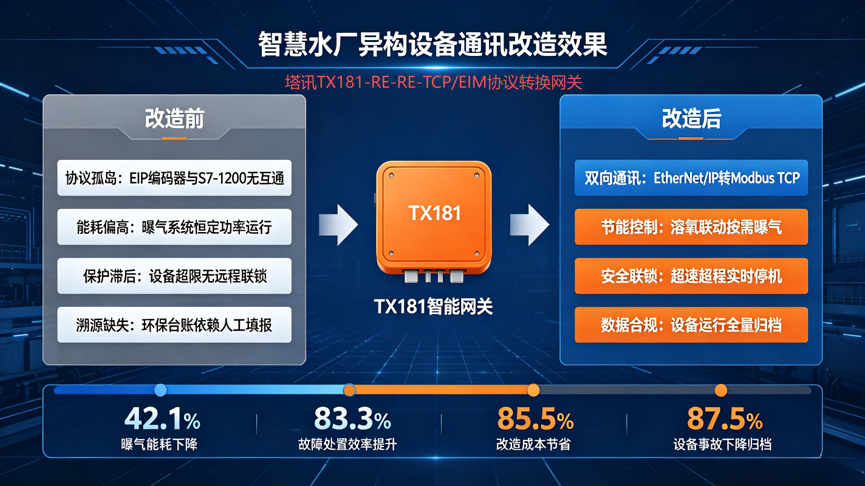

七、项目实施前后效果量化对比表

八、项目落地实际应用效果

借助塔讯TX181-RE-RE-TCP/EIM协议转换网关的报文解析与转发能力，彻底解决库伯勒EtherNet/IP编码器与西门子S7-1200 Modbus TCP主控的通讯壁垒，污水厂整套水处理工艺形成闭环工业自动化管控体系。曝气系统依托编码器反馈的搅拌轴姿态配合溶解氧数值动态调节输出功率，水厂整体电费支出显著降低，每年可为厂区缩减曝气电费支出十余万元；格栅、污泥脱水设备配置远程超限联锁保护，机械故障、卡料问题可第一时间锁定设备运行，杜绝设备损毁与污水处理工序停滞，出水水质稳定性大幅提升，常年稳定达标排放。

网关作为标准化数据采集器，不间断向市级水务工业物联网平台推送动设备运行数据，集团端实现下辖多座污水厂统一能耗监管、设备健康集中管理，补齐智慧水务建设的底层数据短板；MES系统自动留存全部设备运行记录，环保部门督查调取资料时可一键导出，彻底消除环保处罚隐患。网关工业级防水、防潮、宽温特性完美适配污水厂高湿、腐蚀性水汽的恶劣工况，项目投运半年通讯链路零中断，数据丢包率低于0.01%。改造过程对原有水处理核心控制逻辑改动极小，系统运行风险低，水厂运维人员上手简单，日常管理效率显著提升。

九、项目整体总结

国内大量新建、改扩建市政污水处理项目中，位置检测编码器普遍选用库伯勒等品牌EtherNet/IP总线产品，而水厂中控主控系统大多选用西门子S7-1200/1500系列Modbus TCP架构PLC，总线协议异构互通是智慧水厂升级改造的普遍性刚需。污水厂具备24小时连续运行、不可全线停机的行业特殊属性，传统硬件替换改造方案成本高、施工周期长、环保风险大，并不适配水厂的运营特点。塔讯TX181-RE-RE-TCP/EIM智能网关采用非侵入式接入、分段窗口施工的改造模式，用较低的资金投入完成跨协议双向数据交互，同时兼顾工艺节能控制、设备安全联锁、环保数据溯源、上级水务平台数据上传多项需求。

硬件优异的防潮、抗腐蚀、网络隔离能力适配污水厂区复杂现场环境，改造方案标准化程度高，能够复制应用于泵站、中水回用厂、工业园区污水处理站等各类水环境治理项目，是市政环保行业落地智慧化改造、搭建厂区工业物联网数据底座、实现精细化节能运营的最优落地方案。
