应用案例 | 高性能远程I/O在汽车焊装产线的应用

国内新能源与燃油车企普遍推进多车型柔性混线焊装生产，传统集中式 IO 控制系统因布线繁杂、故障排查低效、系统可靠性不足，成为产线降本增效、柔性升级的核心瓶颈。

MR30系列高性能I/O，具备高速背板总线、全模块热插拔、强电磁抗干扰特性，除焊装车间外，可全面适配汽车冲压、涂装、总装底盘/整车装配、内饰件等全产业链需求。

工艺概述

汽车焊装车间的核心任务是将冲压车间产出的车身钣金件，通过焊接、铆接、涂胶、工装定位组装成完整白车身，是整车四大工艺（冲压→焊装→涂装→总装）的核心中间工序。

前置工序：包括物料上料、夹具定位夹紧、涂密封胶/结构胶；

焊接：电阻点焊、弧焊、激光焊接、螺柱焊等；

主焊线：地板上线定位、侧围合装、机舱&后围合装、顶盖合装、四门两盖预装；

后处理精整工艺：焊渣打磨、钣金校正、减震胶/防腐胶喷涂、堵盖装配。

工位点位密集：单条焊装主线包含数十台焊接机器人、上百套气动夹具，配套磁性开关、光电到位传感器、压力传感器、焊枪电流电压采集等，点位数量多。

布线成本高：传统方案将所有传感器、电磁阀线缆统一敷设至中央主控柜，电缆、线槽等采购成本高昂；同时现场布线、接线、校线周期长，工程量大。

故障诊断定位困难：集中式IO无分级诊断能力，线缆、传感器、IO 通道故障仅能反馈总回路报警，无法精准定位故障点位。普通IO模块不支持热插拔，更换故障模块必须全线断电，进一步放大停产损失。

电磁干扰大：焊接电弧、机器人伺服、大功率焊机产生高频电磁辐射，模拟量焊接参数采集误差大，焊枪压力、焊接电流不稳定，车身焊点缺陷率高。

某汽车焊装车间柔性焊接产线采用明达MR30系列高性能分布式I/O，基于PROFINET总线，部署于焊接工位，采集机器人焊接参数、夹具状态信号，控制焊接设备与夹具切换实现多车型白车身混线生产。

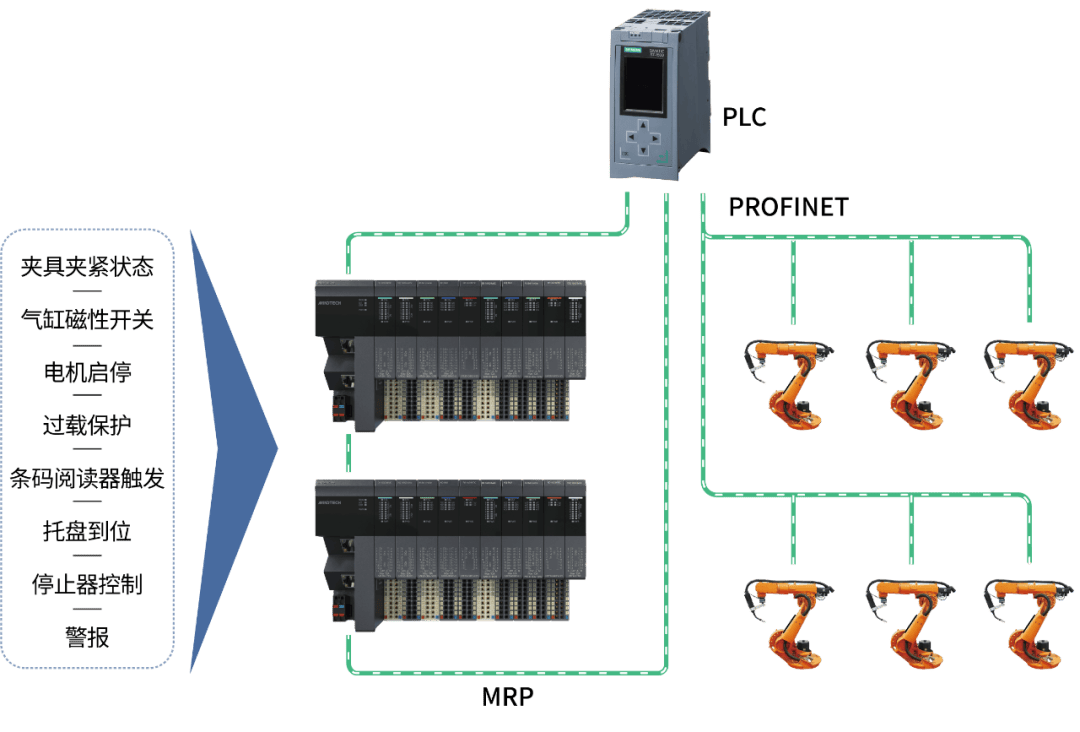

网络架构：

方案选用西门子 S7-1500 系列 PLC 作为主控制器，搭建 MRP介质冗余环网，部署MR30-FBC-PN 总线耦合器 RJ45 网口接入环网，实现通讯链路冗余备份；支持多种类型的远程诊断，调试简单，运维便捷。

数据感知精准可靠：

配置MR30-16DI 数字量模块采集夹具夹紧/松开到位信号、启停、气缸开关、到位、机器人故障反馈等信号。

配置 MR30-08AI-I4W模拟量输入模块主要用于压力传感器检测。

现场执行稳定高效：

配置MR30-16DO 数字量模块输出控制夹具、气缸、电磁阀、焊机启停、夹具切换机构动作，满足高精度闭环控制需求。

配置MR30-08AO-I 模拟量输出模块，主要用于调节比例阀。

MR30系列分布式I/O采用LVDS高速背板总线，模块支持热插拔，单个耦合器最多可扩展 31个I/O模块，快速适配产能调整需求。

该柔性焊装产线完成 MR30 分布式 IO 系统替换改造后，经过12个月连续满负荷生产验证，在成本、稳定性、产能等维度实现显著提升，核心指标达成客户预期。

采用分布式就近采集方案，电缆、线槽、桥架材料采购成本大幅削减，布线综合成本降低60%，项目整体交付周期缩短35%。

MR30分布式I/O模块采用 MRP 环网冗余架构，杜绝通讯链路单点故障；全系IO模块支持带电热插拔，单个模块故障时无需全线停机，工程师可直接拔插更换模块，有效降低故障率。

MR30模块电源、信号、处理器三重隔离，彻底解决电磁干扰问题，焊接电流、压力模拟量采集误差控制在±0.1%以内，焊点缺陷率下降75%，产品一次合格率显著提升。
