在EPC车载适配器、笔记本车载充电及工业升压转换等领域，电源系统常面临输入电压波动大、输出高压大电流、转换效率要求苛刻等设计挑战。聚能芯半导体原厂OC6800C作为一款专为升压、升降压应用设计的DC-DC转换器，内置100V/10A功率MOSFET，支持2.7V至36V宽输入电压范围、输出电压高达100V，采用固定频率PWM控制并集成轻载自动降频、可编程开关频率、软启动及过温保护等多重功能，以ESOP8小型封装实现高功率密度设计，为升压型电源系统提供高性价比国产方案。
一、产品概况：低压启动，高压输出，高集成度

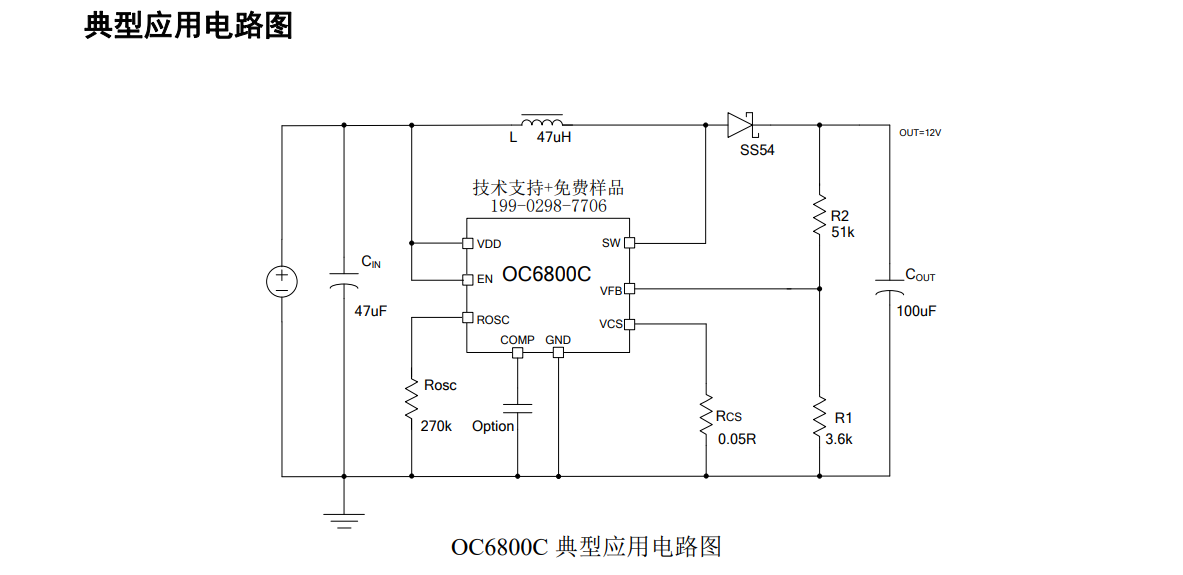

OC6800C采用ESOP8封装（散热片内置接SW脚），管脚功能定义清晰（SW、VDD、EN、ROSC、VFB、COMP、GND、VCS），外部仅需少量元件即可构建完整升压或升降压拓扑。芯片支持2.7V至36V输入电压范围，输出电压可设至100V（需外置分压电阻），内置100V/10A功率MOSFET，导通电阻典型值低至95mΩ，显著降低开关损耗，提升系统效率。
芯片采用固定频率PWM控制方式，轻载条件下自动降频以提高转换效率。内部集成高精度误差放大器（FB基准0.8V）、振荡器及频率补偿电路，极大简化外围设计。同时内置软启动、过温保护及逐周期过流保护，减少外围元件并提高系统可靠性。
二、核心优点：宽压启动、高效转换、灵活可调
1. 2.7V超低启动电压，宽输入适应性强
OC6800C最低启动电压仅2.7V，兼容单节锂电池（3.0V~4.2V）、多节电池组、12V/24V车载电源及工业总线等多种输入源。宽输入范围（2.7V~36V）使其既可工作在电池供电的便携设备中，也可适应车载电源波动较大的恶劣环境。
2. 内置100V/10A功率管，简化设计降低成本
芯片内部集成100V耐压、10A电流能力的功率MOSFET，导通电阻低至95mΩ。相比外置功率管方案，OC6800C在简化外围电路的同时降低了BOM成本与PCB面积，高压大电流输出场景下仍能保持较低的导通损耗和温升。
3. 轻载自动降频，全负载范围高效运行
OC6800C在轻载条件下自动降低开关频率，有效减小开关损耗和驱动损耗，显著提升低输出功率时的转换效率，全负载范围内保持优异效率表现。对于车载适配器等存在待机或轻载工况的应用，这一特性尤为关键。
4. 可编程开关频率，设计灵活
通过外部电阻（ROSC引脚）可设定系统工作频率，推荐ROSC取值100kΩ~330kΩ对应不同频率；当ROSC直接接地时，内部默认频率约为500kHz。工程师可根据EMI要求、电感尺寸及效率目标灵活优化，高频设计有助于减小电感体积，适合紧凑型设备。
5. 多重保护机制，提升系统鲁棒性
OC6800C集成逐周期过流保护（通过RCS电阻设定峰值电流限流点，阈值200mV）、EN脚关断功能（高电平使能，待机电流低至95μA）、内置软启动（可通过COMP脚外接电容延长软启动时间）及过温保护（150℃阈值）。当芯片温度超过过温保护阈值时，系统随温度升高逐步降低输入峰值电流，限制输入功率，而非粗暴关断，确保电源在极端工况下的持续可用性。
三、技术特点：专为升压/升降压应用优化
最高效率可达97%：内置低导通阻抗功率管结合优化的控制策略，在升压应用中实现极高转换效率，降低散热要求，提升系统功率密度。
FB采样电压0.8V，精度±3.5%：高精度基准源配合外部1%精度分压电阻，确保输出电压精度满足严苛负载要求。
最大占空比93%：支持极高升压比，例如12V输入升压至100V输出仍可稳定工作，适合高倍率升压场景。
最大功耗1.5W：ESOP8封装配合底部散热焊盘（内置接SW脚），在大功率输出时有效传导热量，保障芯片长期可靠性。
COMP脚可悬空：内部已集成频率补偿电路，简化外围设计；如需延长软启动时间，可对地外接10nF~100nF电容，灵活适配不同启动需求。
四、典型应用场景
OC6800C具备2.7V低压启动、100V高压输出、内置10A大电流功率管及高转换效率等综合优势，广泛适用于以下领域：
EPC/笔记本车载适配器
利用12V/24V车载电源升压至19V~24V，为笔记本电脑、平板电脑等移动设备提供稳定供电，轻载自动降频特性提升待机效率。
升压转换器
从单节锂电池（3.0V~4.2V）或5V USB输入升压至12V、24V乃至更高电压，为传感器、通信模块、工业仪表等供电。
升降压转换器
在输入电压可能高于或低于设定输出电压的场景（如车载系统12V总线稳压至12V），实现升降压拓扑，保证输出稳定。
电池后备电源系统
低至2.7V的启动电压使其可充分利用电池深度放电后的残余能量，延长系统后备时间。
五、总结
聚能芯半导体OC6800C以2.7V超低启动电压、36V宽输入范围、100V高压输出、内置100V/10A功率MOSFET及ESOP8小型封装，成为升压、升降压电源转换领域的务实之选。其轻载自动降频、可编程开关频率、多重保护机制及高达97%的转换效率，在EPC车载适配器、笔记本车载充电、工业升压转换等场景中表现均衡且可靠。对于希望简化外围设计、降低BOM成本并保障系统可靠性的电源工程师，OC6800C无疑是一个值得优先评估的高性价比国产升压DC-DC方案。
