SL3037C降压恒压IC在替代MP2459/MP2456/MP2451方案

SL3037C降压恒压IC在替代MP2459/MP2456/MP2451方案中的技术优势

产品概述与技术特性

SL3037C是一款内置功率MOSFET的高性能开关降压型DC-DC转换器，凭借其优异的电气特性和稳定的工作表现，在多个应用场景中展现出替代MP2459、MP2456和MP2451系列芯片的潜力。该器件采用PWM电流模工作模式，环路稳定性优异，能提供快速的瞬态响应。

该IC的核心技术参数表现突出：

宽输入电压范围‌：5V至80V，适应更广泛的电源环境

高效率表现‌：最高可达90%的转换效率

高开关频率‌：450KHz工作频率，有利于外围元件小型化

输出电流能力‌：支持0.6A连续电流和1.5A峰值电流输出

低静态功耗‌：关断电流小于0.1μA，适合电池供电应用

关键替代优势分析

1. 更宽的输入电压适应性

相比同类产品，SL3037C的5-80V超宽输入电压范围使其能够覆盖更多应用场景。这一特性特别适合输入电压波动较大的工业环境，以及需要兼容多种电源标准的应用场合。

2. 优化的热性能与保护机制

器件集成了完善的多重保护功能：

逐周期过流保护确保异常情况下的快速响应

135℃热关断保护及20℃迟滞设计，提供可靠的热防护

内置0.6Ω的低导通电阻MOSFET，减少功率损耗

1.2ms软启动功能有效抑制开机冲击

3. 外围电路简化设计

采用标准SOT23-6封装，仅需少量外围元件即可构建完整的降压转换方案。典型应用仅需配置输入输出电容、电感和反馈电阻网络，显著降低了系统复杂度和BOM成本。

4. 稳定性与可靠性提升

器件采用电流模控制架构，环路稳定性优异，对输出电容ESR不敏感，可使用低ESR陶瓷电容。内置的欠压锁定功能(UVLO上升阈值3.6V，下降阈值3V)确保在电源异常时可靠保护。

典型应用方案对比

在实际设计中，SL3037C可完美适配原MP245x系列的应用场景，包括但不限于：

智能电表与能源计量系统

工业通信电源模块

分布式电源架构

电池供电设备

高电压功率转换系统

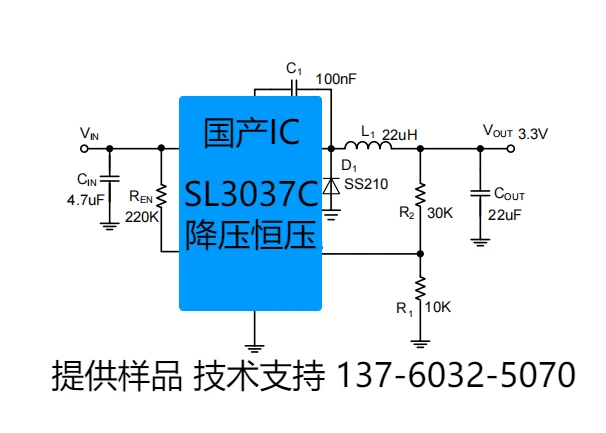

针对不同输出电压需求，只需调整反馈电阻网络即可实现：

3.3V输出：R1=10KΩ，R2=30KΩ

5V输出：R1=10KΩ，R2=51KΩ

12V输出：R1=10KΩ，R2=137KΩ

设计注意事项

为实现最佳性能替代，设计时需关注以下要点：

电感选择‌：推荐22-47μH范围，直流电阻应小于200mΩ，额定电流需高于最大负载电流25%以上

输入电容‌：建议采用4.7-10μF低ESR陶瓷电容，高压应用可并联电解电容抑制开关尖峰

输出电容‌：22μF低ESR陶瓷电容可满足大多数应用需求

PCB布局‌：功率环路应短而粗，FB走线远离噪声源，关键电容靠近芯片引脚

结语

SL3037C凭借其宽电压范围、高效率、高集成度和可靠性，为工程师提供了一种优秀的MP245x系列替代方案。其出色的线性和负载调整性能，结合完善的内置保护功能，使其在工业控制、通信设备和消费电子等多个领域展现出强大的应用潜力。设计人员可以基于原有MP245x方案进行无缝替换，同时获得更优的系统性能和成本效益。
