一、当 1.8V 芯遇见 5V 外设
现代 MCU 越做越低功耗，核电压降到 1.8V、IO 也常是 1.65V 起；可现场的总线外设——传感器、电平转换、驱动芯片——还大量停留在 3.3V 甚至 5V。把 1.8V 的 GPIO 直接怼到 5V 总线上，轻则读不准，重则打坏 IO，这是每个硬件工程师都踩过的坑。传统双向电平转换要么用 MOS 管搭分立电路、占板面积大且参数难控，要么用带方向控制脚的器件、必须在固件里时刻盯住谁在发数，稍不留神就双向同时驱动、总线冲突。更麻烦的是，一旦系统进入低功耗部分断电，悬空的 IO 还会通过体二极管倒灌、悄悄漏电，把掉电域的电压又抬起来。在商业航天与特种工业里，这些问题会被辐射、温变和长寿命要求进一步放大。ASC0102S 就是为这类多电压共存、且要够可靠的场景准备的——它要让电平转换这件事，从一个需要小心翼翼伺候的隐患，变成一条透明的、不用操心的通道。
这种多电压冲突在系统升级时最痛：老的背板标准是 3.3V/5V，新的处理器核压已经 1.8V 甚至更低，整机不可能为了一个新芯片把背板全改。ASC0102S 这类透明桥让新旧世界共存，避免了整机重构的巨额代价，也避免了在固件里写一堆方向切换的脆弱状态机。低功耗场景里，部分断电时的倒灌还会悄悄吃掉电池电量，长期看是可靠性与续航的双重隐患。
二、ASC0102S 是什么：免方向控制的双位转换器
ASC0102S 是国科安芯推出的 2 位双向电平转换芯片，最大特点是免方向控制——无需 DIR 引脚，数据流向由线路上的驱动自动识别，对外表现为一条透明通道。它支持 A 侧 1.65V 至 3.6V、B 侧 2.3V 至 5.5V，且要求 VCCA ≤ VCCB，覆盖从低核压 MCU 到 5V 外设的完整跨度。推挽结构下速率可达 24Mbps，开漏结构（如 I2C）下 2Mbps；内部集成 10kΩ 上拉，SOT23-8 小封装。更关键的是它带 Ioff 部分断电保护：当某侧电源掉电时，该侧 IO 进入高阻，不会通过体二极管向掉电域倒灌，为低功耗系统的电源域隔离上了一道锁。换句话说，它把方向判断、上拉电阻、断电隔离这三件麻烦事一次性集成进一颗芝麻大的芯片里，工程师要做的只是把两边电压接对。
SOT23-8 极小封装意味着它可以直接贴在连接器附近，走线极短、信号完整度最好，也最省板面积——对空间受限的星载板卡尤其友好。内部 10kΩ 上拉进一步省掉两颗外围电阻；免方向则把方向判断这件事从软件可靠性问题变成了硬件透明特性，出错面大幅缩小。
三、关键参数与系统适配
决定它好不好用的几个数：电压范围 A 侧 1.65–3.6V、B 侧 2.3–5.5V，且 VCCA ≤ VCCB 是硬约束，布线前务必确认两侧供电谁高谁低，接反了转换方向就反了。速率方面推挽 24Mbps、开漏 2Mbps，对 SPI 类高速单边沿总线与 I2C 类开漏总线都够用；若你的总线是纯开漏（I2C/SMBus），注意实用的上限是 2Mbps。内部 10kΩ 上拉免去外部上拉电阻，但在长线缆或重容性负载的 I2C 上，仍建议按总线电容补充合适阻值的上拉，否则上升沿过缓会超时。Ioff 部分断电保护是它区别于普通电平转换的核心：任意一侧 VCC 掉到 0，该侧端口为高阻，杜绝倒灌。抗辐照方面，商业航天级公开 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，−55℃ 至 125℃ 全温域，把多电压接口的可靠性从消费级抬到了航天级。这些参数组合起来，让它成为板级多电压互联里一颗既省心又可靠的桥。
需要提醒的是开漏与推挽的速率差异：I2C/SMBus 这类开漏总线靠外部上拉缓慢拉高，速率上限是 2Mbps；而 SPI 这类推挽单向总线才能跑满 24Mbps。选型时要先定总线类型再选速率预期，避免拿着 24Mbps 去套 I2C 而失望。VCCA≤VCCB 的约束本质是电平只能由低向高抬，设计阶段在原理图标红即可规避。
四、典型应用拓扑
最典型的用法是跨电压域的 I2C 中继：1.8V 的 MCU I2C 控制器接 A 侧，3.3V 或 5V 的传感器、EEPROM 接 B 侧，ASC0102S 自动把 SDA/SCL 双向电平对齐，固件完全不用关心方向。另一条常见链路是把低电压 FPGA 的 GPIO 桥到 5V 工业总线，做板内多电压域的数字信号跨接。由于是 2 位器件，也适合做局部少引脚的电平修补——例如只差两根控制线、又不想为它专门换一颗大封装转换器时，一颗 SOT23-8 就够。在星载与工控板卡上，它常作为处理器低电压 IO 与背板 3.3V/5V 信号之间的标准隔离桥，尤其适合那些处理器核压越降越低、而背板标准还停留在 3.3V/5V 的渐进式升级系统，避免了整机重构的代价。自动方向让它在热插拔、总线仲裁等方向不确定的场景里也稳如泰山。
一个进阶用法：把 ASC0102S 放在板边连接器与处理器之间，作为整块板子的多电压 IO 防火墙。处理器核压下探时，所有外设侧仍是 3.3V/5V，ASC0102S 把边界统一翻译，板内其余逻辑不必再为电平兼容分心。在热插拔场景里，自动方向也让它在总线仲裁、主从切换时不会因方向判断迟滞而出错。
五、可靠性与抗辐照底座
ASC0102S 的差异化底座同样是商业航天级三指标：SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，配合 −55℃ 至 125℃ 全温域。它面向商业航天、特种工业里那些多电压共存又要求长寿命、抗辐射的板级互联。多数进口电平转换器件不承诺抗辐照、温域只到 85℃，在航天与核电场景里就是能不能用的分水岭；ASC0102S 把指标写清，等于给多电压接口上了一道可靠性保险。再加上 Ioff 部分断电保护对低功耗系统的友好，它在可靠与省电两个维度同时站住了脚。对系统架构师而言，这意味着可以在不牺牲可靠性的前提下，放心地把处理器核压继续往下降，用更低功耗换更长的在轨寿命，而接口兼容性由 ASC0102S 兜底——这是一种能在系统层面产生收益的器件选择。
从系统可靠性看，Ioff 部分断电的价值常被低估：低功耗设备周期性掉电时，若没有高阻隔离，外设域会通过体二极管把处理器域悄悄抬起来，造成漏电甚至逻辑混乱。ASC0102S 把这层保护做成硬件默认行为，软件无需任何干预。叠加上抗辐照与宽温域，它让多电压接口的可靠性从消费级一次性抬到航天级，而这种提升几乎不增加板级复杂度。

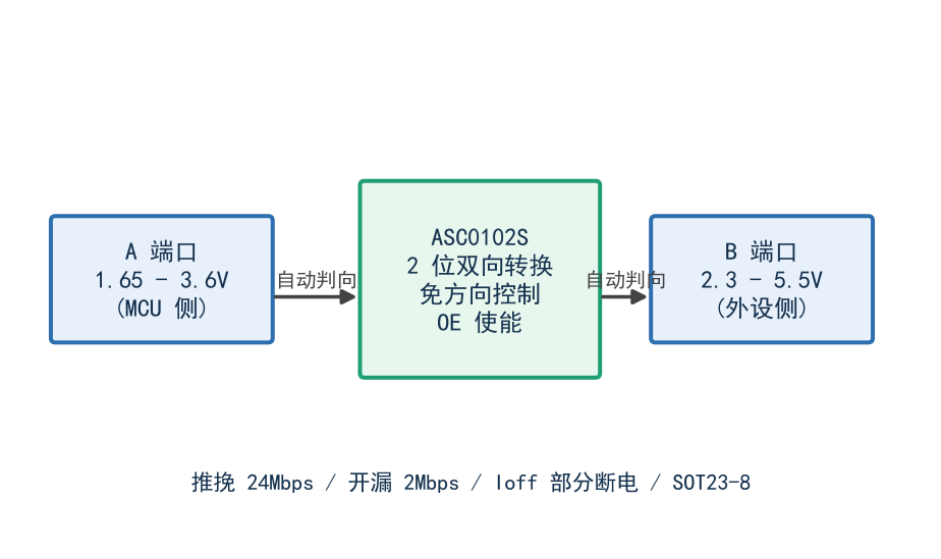

图：ASC0102S 双向自动方向转换架构

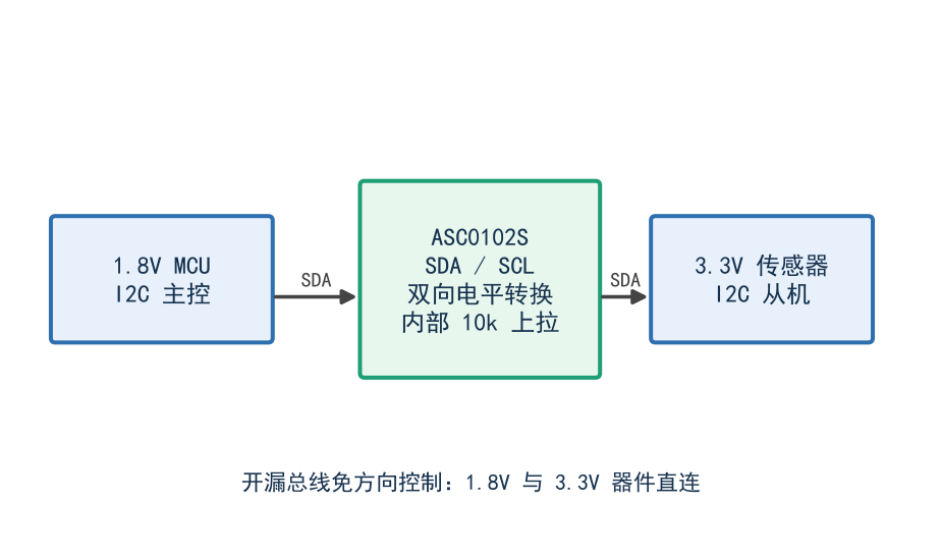

图：ASC0102S 在 I2C 总线中的应用
六、评审视角：指标逐项拆解
从评审口径拆解。其一，易用性：免方向控制省掉固件方向状态机，降低系统复杂度与出错面，评审加分；透明通道也便于后续维护与故障定位。其二，可靠性：Ioff 部分断电在电源域隔离上给出硬保障，低功耗板必查项达标，倒灌电流的定性/定量都可验证。其三，抗辐照：SEL/SEU≥37、TID≥100krad，商业航天级门槛达成；相对 ASM232 的 75，37 对电平转换类小电流器件已属稳妥，评审不扣分。其四，约束：VCCA≤VCCB 须在原理图评审时锁死，属可控设计约束而非缺陷。综合给它在航天级电平转换里 8.2/10——胜在简单可靠、抗辐照公开，且SOT23-8 占位极小，板级资源友好。
七、国产替代可行性
国产替代可行性：进口自动方向电平转换（如 TXS/TCA 系列）功能接近，但抗辐照普遍不承诺、温域只到 85℃。ASC0102S 在航天与特种工业里是可替代且更可靠的选项；消费电子常温场景则比价为主。替代动作：①确认 VCCA≤VCCB 约束在设计锁死；②把 SEL/SEU、TID 写进保证值；③低功耗板验证 Ioff 无倒灌。结论：航天级替代成立，消费级看单价。它的差异化不在功能新颖，而在把可靠性指标公开化，这正是评审最看重的。
八、全生命周期成本与风险登记
全生命周期成本与风险登记表：①器件成本——SOT23-8 小封装，单颗低，省去分立 MOS 方案的多料成本。②供货风险——国产可控。③失效率风险——Ioff 防倒灌 + 抗辐照，低功耗与航天场景失效率低。④验证成本——方向约束与 Ioff 验证简单，几乎零额外投入。⑤风险项：VCCA≤VCCB 设计锁死、重负载补上拉。总体：物料与验证成本双低，TCO 优，是典型的高杠杆低风险的国产替代件。
九、评审结论
评审结论：ASC0102S 以简单可靠 + 抗辐照公开取胜，是航天级电平转换的优选国产替代。设计锁死 VCCA≤VCCB、验证 Ioff，即可放心采用。它的价值不在技术炫技，而在把多电压互连的隐性风险显性化、可评审化。
