热门芯品 | 瓴科微8通道/100Mbps高速传输/±8kV ESD/双向电平转换器LKIx1219SS系列产品

LKIx1219SS是一款8位双向电平转换器，可用来连接两个独立的可配置电源电压系统。

A端口1.4V~3.6V，B端口1.65V~5.5V；自动方向感应，无需DIR引脚；数据速率最高100Mbps；ESD保护±8kV（HBM）；TSSOP-20封装与国际竞品引脚兼容，可直接替换。

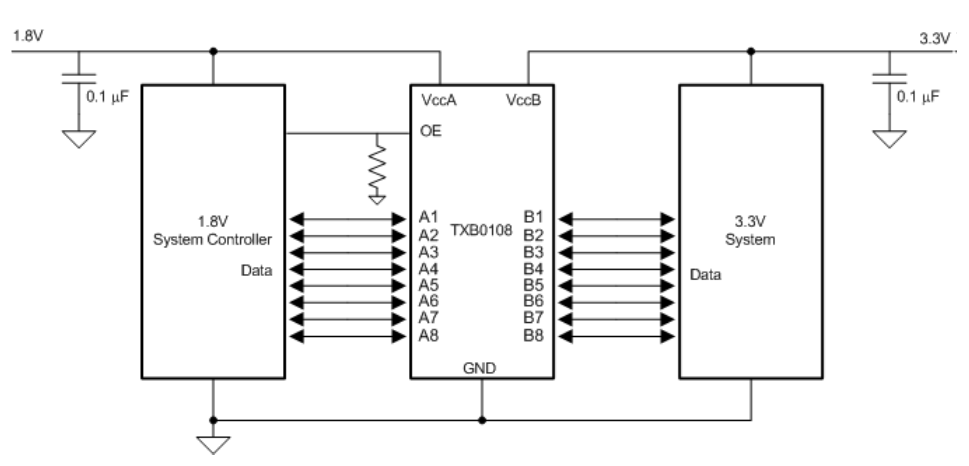

应用框图

现代电子产品中，1.8V主控与5V传感器共板已是常态。电平转换器本应是简单桥梁，实际选型和调试中却常踩坑：

❌电压匹配不彻底：A/B端口电压覆盖范围窄，1.8V–5V之间总有盲区，导致信号电平倒灌或无法识别。

方向控制设计冗余：为I2C、SPI、UART这类双向信号增加DIR引脚，不仅占用GPIO，还容易在逻辑错误时导致总线冲突。

❌高速通信不稳定：100Mbps SPI或SDIO接口，信号经过转换后边沿变缓、眼图闭合，通信时断时续。

❌端口ESD防护薄弱：暴露式接口（SD卡槽、调试串口）易受静电冲击，普通转换器2kV HBM防护远远不够，现场损坏率居高不下。

瓴科微LKIx1219系列从设计之初就直面这些真实痛点。

核心优势一：宽电压覆盖，不留盲区

A端：1.4V～3.6V（适配1.8V /2.5V/3.3VMCU）

B端：1.65V～5.5V（适配3.3V / 5V外设）

完整覆盖主流电压节点，无需额外匹配。

核心优势二：自动方向感应，省掉DIR引脚

无需方向控制信号。内部集成自动方向检测逻辑，智能识别数据流向，双向转换一气呵成。原理图更简洁，BOM更简单，调试无烦恼。

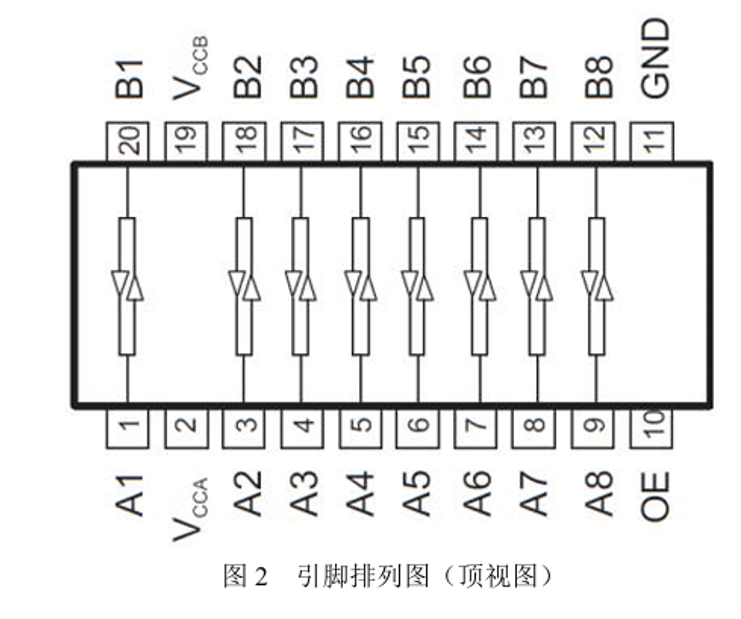

引脚排列图

核心优势三：

100Mbps高速传输，信号完整性有保障

支持高达100Mbps数据速率，完美适配SPI、SDIO、并行总线等高速接口。三态输出结构，总线复用场景同样游刃有余。

核心优势四：工业级ESD防护，端口更耐造

±8kV HBM ESD保护等级。板间连接或暴露式接口，抗静电能力远超常规芯片（常规仅2kV～4kV），显著降低现场失效风险。

核心优势五：宽温工作，环境适应性强

-40℃ ~ +85℃工业级温度范围，适用于工业控制、车载周边、户外设备等严苛场景。

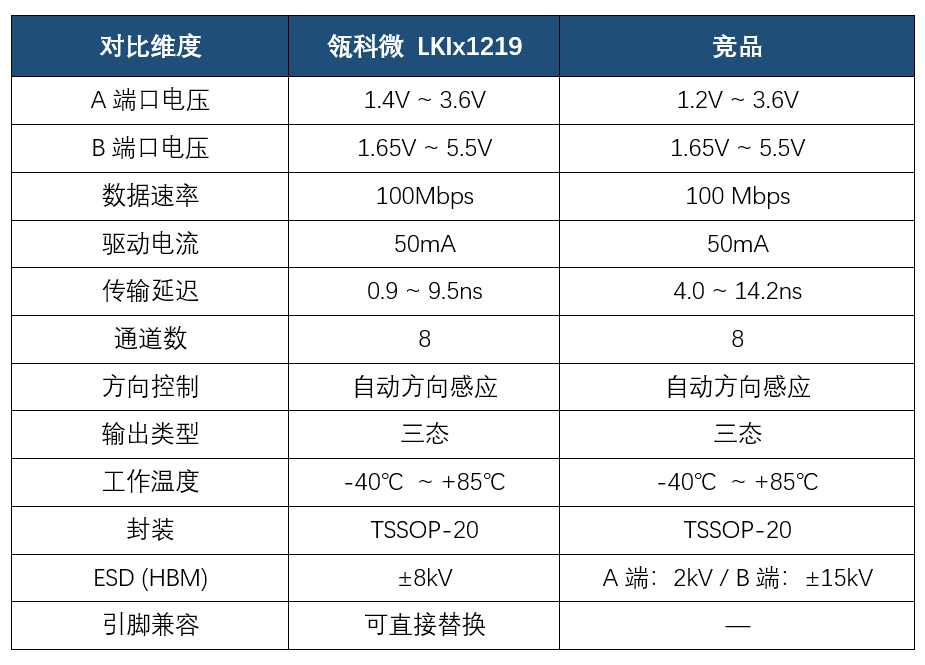

LKIx1219 vs. 国际竞品参数对比

LKIx1219在A端口起始电压略高于竞品（1.4V vs 1.2V），但在1.8V~5V互连场景中无实质差异。

数据速率完全持平（100Mbps），满足高速接口需求。

ESD防护方面，竞品的B端口达±15kV，优于LKIx1219的±8kV；但LKIx1219的A端口ESD防护（±8kV）远优于竞品的A端口（2kV）。对于大多数消费及工业应用，±8kV已足够覆盖抗静电需求。

最重要的一点：两者均为TSSOP-20封装，引脚一一对应，可直接P2P替代。采购和研发无需修改PCB，零成本切换。
