多电压系统的“巴别塔”：总线上全是电平不兼容
今天的板卡很少只用一种电压：MCU 内核可能 1.8V、IO 3.3V，而一些老接口、传感器或驱动电路还是 5V。把 3.3V 的 MCU 直接连到 5V 外设，轻则逻辑电平读不准、偶发误判，重则 5V 信号灌进 3.3V 的 IO 把它烧穿。电平转换，几乎是现代电子系统的标配。而在商业航天、核电站这类场景，转换芯片还要额外扛住辐射、宽温与长期可靠——普通消费级电平转换在辐射下可能被“打翻”一个 bit 或闩锁烧毁，总线一旦出错，整个单机就失联。这正是国科安芯 ASC0204S 的定位：一颗抗辐照的 4 位电平转换，让多电压总线既“说得通”又“扛得住”。
ASC0204S 是什么：4 位固定方向双电源电平转换
ASC0204S 是一款 4 位、双电源供电、非反相固定方向电压电平转换器件。A 端口与 B 端口各自支持 1.65V ~ 5.5V，OE 引脚控制输出使能；部分通道固定从 A 传向 B、其余固定从 B 传向 A，专为异步通信数据总线设计，方向在芯片内锁定、不会动态反转。它不只是一块“翻译”，还内置了多项安全设计：施密特触发输入能容忍带噪声的信号；输入静态下拉避免悬空误触发；Ioff 部分断电保护在任一电源掉电时让端口进入高阻，不会从输入 / 输出倒灌电流；VCC 隔离 / 断开功能则保证上电、断电全过程总线被干净隔离。对航天和核电的总线来说，这些“不起眼”的保护，恰恰是可靠性的来源。
关键电气参数：速率与可靠性的平衡点
ASC0204S 的参数，体现了“够快”和“够稳”的平衡：
数据速率：3.3V → 5.0V 上行最高 200Mbps；1.65V → 5.5V 最高 150Mbps；5.0V → 3.3V 下行最高 125Mbps，覆盖绝大多数异步总线。
驱动能力：5V 时高 / 低电平输出可达 ±12mA，可直接驱动 LED 指示灯或蜂鸣器，省掉一级驱动。
功耗：典型供电电流仅 6μA，适合功耗敏感的节点。
输入：施密特触发，抗噪；内置静态下拉，未用通道不悬空乱跳。
隔离：Ioff 部分断电、VCC 隔离 / 断开（Ioff-float），掉电不倒灌、上电不冲突。
ESD：HBM ±8000V、CDM ±2000V，产线和现场都更耐造。
商业航天级可靠性：TID ≥100krad(Si)，SEU / SEL ≥37 MeV·cm²/mg；工作温度 -55℃ ~ +125℃；TSSOP14 封装。

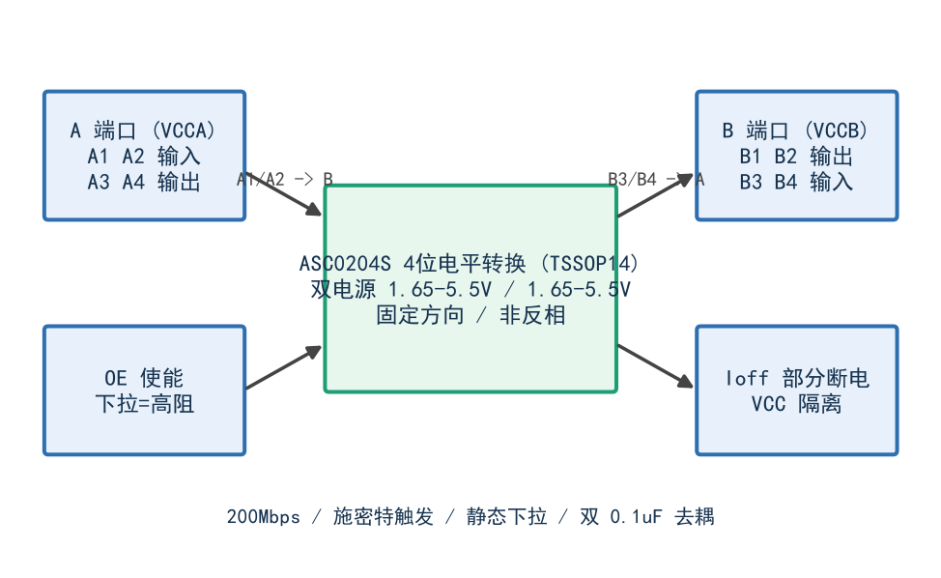

ASC0204S 四通道双电源架构
典型应用拓扑：3.3V 主控 ↔ 5V 外设总线
在异步总线（如并行控制线、状态线、非高速差分线）上，把 4 个通道按固定方向分配：例如两路 A→B 把 MCU 的 3.3V 命令发向外设，两路 B→A 把 5V 外设的状态读回 MCU，方向各司其职、互不抢线。OE 通过外部下拉电阻接地，确保上电 / 断电期间所有输出处于高阻态、总线被干净隔离，避免上电瞬间的“总线鬼影”；VCCA 与 VCCB 各就近放一颗 0.1μF 陶瓷去耦电容，抑制电源纹波与高频干扰。整颗器件应贴着总线接口放置、走线越短越好，这样信号反射和延迟最小。对“多电压又不容许误动作”的工业与航天系统，这是一套可直接抄的接法。

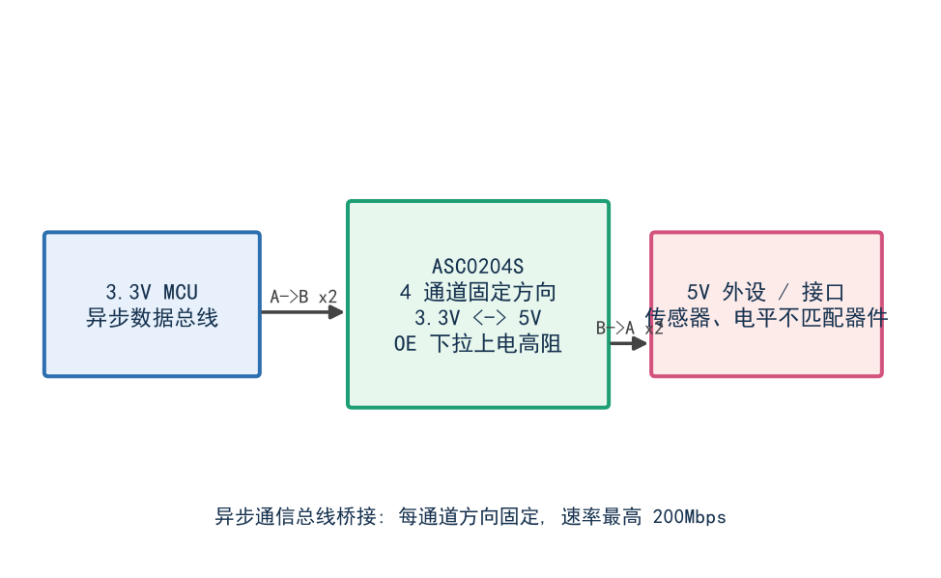

ASC0204S 3.3V/5V 总线桥接应用
国产化评审清单：这颗能否替掉进口电平转换
六个维度：①速率——200Mbps 满足多数异步总线；②方向类型——固定方向，时序确定；③抗辐照——TID≥100krad、SEU/SEL≥37，商业航天级；④隔离——Ioff / VCC 隔离，掉电安全；⑤封装——TSSOP14，通用易替换；⑥供货——国科安芯国产可控。综合评分高，适合航天 / 核电替代进口料。
全生命周期成本账
电平转换看似便宜，但在辐射环境若用消费级料，失效率高、返修贵。ASC0204S 一颗同时解决“兼容 + 抗辐照 + 隔离”，省去额外加固器件与验证工时；宽温与高 ESD（HBM ±8000V）又进一步降低现场失效率，长寿命项目里总账更优。把验证周期和失返成本算进去，国产抗辐照料的性价比会更高。
选型对比：自动方向 vs 固定方向 ASC0204S
自动方向（如 I2C 场景）灵活但速率受限、时序偏弱；固定方向的 ASC0204S 速率高（200Mbps）、抗噪强、方向确定，适合方向已知的异步并行总线。选型先问“总线方向会不会变”，再决定用哪类——不是越自动越好，确定性本身就是航天 / 核电场景看重的指标。
结语
评审电平转换芯片，速率只是门槛，可靠的隔离与抗辐照才是航天 / 核电的硬指标。ASC0204S 值得放进国产替代清单。国科安芯，做商业航天级高可靠接口。
