在电平转换的选型里，有一个容易被忽略的"填空"角色：绝大多数系统里，真正需要跨电压互转的，往往不是整条并行总线，而是零碎的几根线——串口 TX、RX，SPI 的时钟和片选，I2C 的 SDA、SCL，或者一根中断、一根使能。这些线如果都搬 8 位大料，板子和 BOM 都会被浪费。国科安芯的 ASC1T45S（双向 1 位）和 ASC1T34S（单向 1 位）就是为这个填空而生的单通道电平转换料：SC70 指尖封装，双电源、防倒灌、抗辐照基因与 245 大家族一脉相承。本文从工程化选型与国产化视角，讲清这两颗小料怎么选、怎么接、凭什么进关键系统。

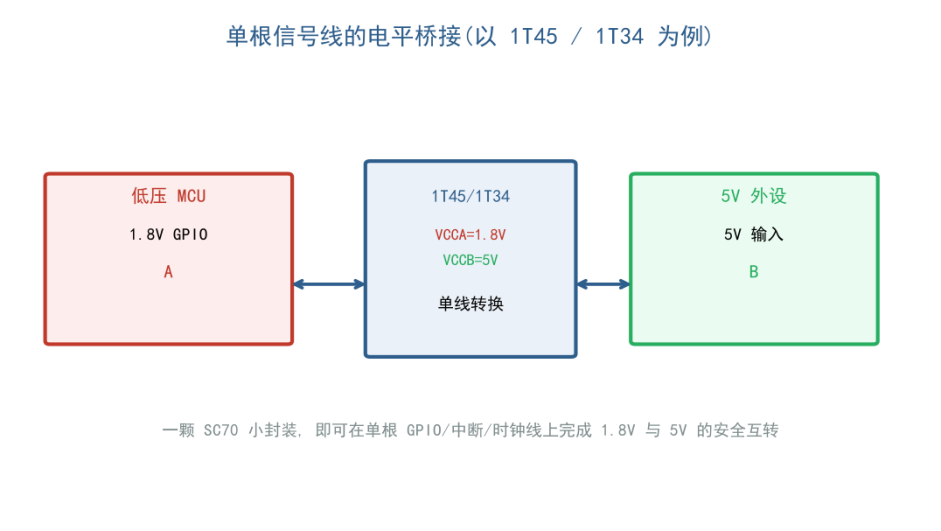

图：单根信号线的电平桥接
单通道转换的"填空"角色
系统级电平转换通常分两层：总线级用 8 位或 4 位收发器整字节吞吐；信号级则是大量零散单线，用 1 位料点对点填空。后者的总量往往不比前者少——一颗 MCU 周围可能有 UART 两根、SPI 三根、几路中断和使能，全是跨电压的单线。为每根线都配大料不现实，于是单通道收发器成为 BOM 里的"标准填空件"。ASC1T45S 与 ASC1T34S 把双电源轨、方向控制、IOFF、VCC 隔离全做进 SC70 封装，正好填这个坑。
方向先行：双向 1T45 还是单向 1T34

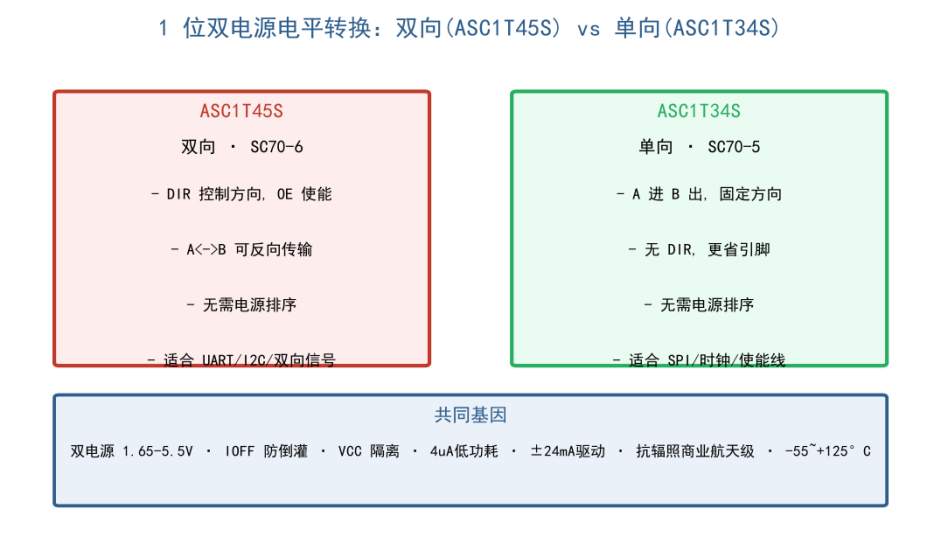

图：1 位双电源：双向与单向两种形态
选型第一原则永远是先定方向。ASC1T45S 双向，带 DIR 脚，DIR 高 A 到 B、低 B 到 A，适合 UART、I2C 这类同一根线既要发又要收的接口。ASC1T34S 单向，A 进 B 出固定、无 DIR 脚，适合 SPI 时钟、片选、单向中断、使能、复位等方向固定的线。单向料比双向料少一根控制线、封装更小（SC70-5 对 SC70-6），也更不易因方向配错而出错。
工程上建议：凡方向铁定单向的，一律用更省的单向料；只有方向确实双向、或协议未定型时才上带 DIR 的双向料。这既能精简 BOM，也减少软件配置负担。
双电源免排序与低功耗的供应链意义
图：单线电平桥接的供电与转换
VCCA、VCCB 均支持 1.65 到 5.5 伏，A 跟 VCCA、B 跟 VCCB，1.8 伏主控与 5 伏外设、2.5 伏与 3.3 伏之间直接打通。无需电源排序这一特性在工程上价值突出：VCCA、VCCB 谁先上电都行，不会因上电顺序闩锁损坏，任一电源接地进入挂起模式保护。对上电时序复杂、或还在调试中的样机，省去一大块排序电路和评审风险。静态电流最大 4 微安，输出驱动正负 24 毫安（3.0 伏下），能直驱不少负载，不必外加缓冲。同相转发，软件无感。
热插拔与倒灌：小封装的硬功夫
图：IOFF 与 VCC 隔离：掉电不倒灌
单线场景最易低估倒灌，但危害不分位宽。可热插拔的传感器模块，插上瞬间模块侧电源未建立、主板侧已带电，信号线高电平会顺着输出二极管往模块电源轨倒灌，造成假上电、状态错乱甚至损坏。ASC1T45S 与 ASC1T34S 保留大料的 IOFF 与 VCC 隔离：掉电时 IOFF 关断输出禁止回流，任一 VCC 接地时所有输出高阻。对连接器、可维护节点、分区供电系统，这是填空件也必须具备的保命能力。
小料的抗辐照基因
图：抗辐照能力（商业航天级）
与 245 大家族同档：单粒子翻转、单粒子闩锁达 37 兆电子伏每平方厘米每毫克以上，总剂量 10 万拉德硅以上，全温区负 55 到正 125 摄氏度保证。卫星系统里那些零散的 5 伏载荷中断线、3.3 伏传感器单向告警，用一颗小料点对点转掉，比搬 8 位大料经济，可靠性却不打折。对需要国产化的关键系统，单通道料同样要过辐照与全温考核，才能放心填进 BOM。
接口接线实战
图：单线桥接应用示意
落到具体接口：UART 每根双向，用 ASC1T45S 两根各一颗，A 接 1.8 伏侧、B 接 5 伏侧，注意 TX/RX 交叉；I2C 开漏双向，用 ASC1T45S 每根一颗，且总线必须在两侧外加上拉电阻，转换料不提供上拉；SPI 的 SCK、CS、MOSI 方向固定，全用 ASC1T34S 单向料，A 接 MCU、B 接从机，MISO 反向单独配一颗；中断、告警、使能、复位方向固定，单向 1T34S 最省心。设计上：未用输入固定接 VCCI 或 GND，VCCA、VCCB 各就近放 0.1 微法去耦，小封装走线短少打孔，DIR 线不悬空。
失效模式与评审要点
单通道料虽小，进评审也要逐条排雷。第一，方向焊反：单向 1T34 的 A、B 固定，打板前若没核对 A 是输入、B 是输出，焊反即整线不通只能改板——评审时把引脚定义写进原理图检查项。第二，I2C 漏上拉：用 1T45 转 I2C 却没在两侧加上拉，总线拉不高、通信失败，这是最高频的坑，必须在 design rule 里强制。第三，DIR 悬空：双向 1T45 的 DIR 不固定电平，方向乱跳、通信时好时坏，DIR 必须接确定电平或受控 GPIO。第四，倒灌：热插拔模块侧未建压时主板带电，信号线经输出二极管灌入模块电源轨——确认 IOFF 与 VCC 隔离生效并串限流电阻。把这四条进评审检查单，单线转换的返修率能压到最低。
进口替代视角：小料也要过考核
在国产化语境里，单通道填空料常被低估，但它恰恰是最容易"一颗坏料毁整板"的环节——因为它量大、分散、靠近连接器。ASC1T45S 与 ASC1T34S 的价值，不只是便宜，而是把双电源、防倒灌、抗辐照、全温区这套"大料基因"完整复刻进 SC70 小封装，使零散单线也能用上和总线级同样的国产可靠方案。评审时，应把 1 位料与 245 家族纳入同一套物料规范：同样的辐照考核报告、同样的全温保证、同样的可追溯渠道。对整机厂，这意味着从总线到单线，电平转换层不再有进口空白点，BOM 的自主可控率才能真正闭环。把小料也纳入标准化评审，国产化才不算留死角。
物料归一化：做成平台标准件
从设计复用角度，建议把 1T45/1T34 做成平台级标准件：同一项目里，所有零散单线统一用这两颗料填空，BOM 种类更少的也便于备料和替代。对方向铁定单向的线，默认归到 1T34；对双向或协议未定型的，归到 1T45，并预留 DIR 控制。这样新板卡立项时，电平转换层基本是"填空"而非"重新选型"，评审和验证成本大幅下降。国科安芯这套从 245 到 1 位的小而全矩阵，正好支撑这种归一化思路——总线级用 245，信号级用 1T45/1T34，整块板的跨电压互转，就能用最少的物料种类覆盖最全的场景。
选型清单：直接进 BOM 评审
方向：双向（UART、I2C、自定义双线）选 ASC1T45S；单向（SPI 时钟、片选、中断、使能、复位）选 ASC1T34S。
电压域：两侧 1.65 到 5.5 伏，1.8、2.5、3.3、5 伏互转满足。
控制：不想多操心 DIR，单向料更优；需反转方向，必须双向料。
掉电安全：热插拔、可维护、分区供电，认 IOFF 与 VCC 隔离（都有）。
环境：航天、核电、宽温，认抗辐照与全温保证（同档）。
封装：SC70-6（1T45）或 SC70-5（1T34），指尖大小，适合高密度板。
总线级用 245 家族、信号级用 1T45 与 1T34，方向拿不准就上带 DIR 的、方向铁定就选更省的单向——这是国科安芯这套电平转换矩阵的清晰分工。把"位宽、方向、电压、环境"四件事想清楚，从并行到单线，电平转换在国产化 BOM 里就没有填不平的坑。
结语：小料归一化，是国产化闭环的最后一公里
单通道填空料常被低估，但它恰恰是整块板里量最大、最靠近连接器、也最容易因一颗坏料而全盘受影响的环节。把 1T45 与 1T34 纳入和 245 家族同一套物料规范，意味着从总线到单线，电平转换层不再有任何进口空白点，BOM 的自主可控率才真正闭环。对整机厂来说，这不是多一个备选，而是把过去靠进口补齐的零散角落，一次性换成了可追溯、可考核的国产标准件，供应链的韧性也就随之实打实地提了上来。
更进一步，把单线转换料做成平台级标准件，新板卡立项时基本是填空而非重新选型，评审和验证成本大幅下降。国科安芯这套从 245 到 1 位的小而全矩阵，正好支撑这种归一化思路。当电平转换的每一个电压差、每一条零散单线，都能用最少的物料种类、最成熟的参考设计覆盖掉，硬件团队的精力就能从救火转向创新。这正是一颗好料、一套好矩阵，能给产品带来的最实在的价值：它不喧哗，却让整块板从设计的第一天起，就站在了可靠与可控的底座之上。
经验之谈：小料也要进标准物料库
从企业能力建设角度看，单通道填空料虽小，却最该被收进标准物料库。它的用量最大、分布最散、最靠近连接器，一旦品类杂乱、来源不明，产线上的偶发故障就会最难追溯。把 ASC1T45S 与 ASC1T34S 定为推荐填空料，配套给出方向判定表、上拉规范、去耦与布局检查项，新项目里所有零散单线就能直接套用，不必每根线重新决策。当标准库覆盖了从总线到单线的全部跨电压场景，硬件团队的精力就能从重复选型里解放出来。
更进一步，标准物料库配上可追溯渠道和完整考核报告，整机厂面对强合规领域时，就能拿出一套有纪律的供应链体系，而不是一堆零散采购记录。国科安芯这套小而全的矩阵，恰好让这种归一化变得可行：用最少的物料种类，覆盖最全的电压转换场景。把小料也纳入体系，国产化的闭环才真正没有死角，产品的可靠与可控，也从每一颗不起眼的小料开始，稳稳扎下了根。值得强调的是，单通道填空料的标准化，带来的不只是可靠性，还有显著的降本空间。当零散单线统一收敛到一两颗推荐料，采购批量上去、单价下来，备料种类减少、库存周转加快，连贴片编程的料号都变少。对量产产品而言，这种由归一化带来的隐性收益，往往比单颗料的差价更可观。 ASC1T45S 与 ASC1T34S 的存在，让工程师不必在可靠与成本之间二选一，而是用一套标准方案同时拿到两者。当电平转换的每一个电压差、每一条零散单线，都能用最少的物料种类从容覆盖，硬件团队才真正从琐碎的重复选型里解脱出来，把创造力留给产品本身。小事做扎实，大事才托得住，这便是单通道填空料给整个硬件团队上的，最实在的一课。把零散单线收敛成标准件，省下的不只是成本和引脚，更是团队反复试错的时间，而这份时间拿去打磨产品本身，才是最值钱的地方。把单线转换这件小事做透，整个硬件平台的底气也就跟着厚了起来。
