在追踪器、恒压源、电动汽车、电动自行车、电瓶车、扭扭车、卡车等应用领域，电源系统常面临输入电压范围宽、输出电压需求多样、待机功耗要低、保护功能要全等多重设计挑战。欧创芯原厂OC58658作为一款支持宽电压输入的开关降压型DC-DC转换器，最高输入电压100V，内置100V/2A功率MOSFET，支持输出12V/1.5A及5V/1.5A等常用电压规格，输出电压通过FB引脚外部分压电阻灵活可调，带EN使能控制，内置过温保护、输出短路保护、软启动等功能，具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。
OC58658采用ESOP8封装，散热片内置接CS脚，管脚功能定义清晰（CS、VIN、EN、FB、VSS、BST、SW），外围仅需少量元件即可构建完整降压拓扑。芯片支持8V至100V输入电压范围，覆盖12V/24V/36V/48V/60V/72V/84V等多种电池总线及工业供电环境，特别适用于电动汽车、电动自行车、电瓶车、扭扭车、卡车等供电电压波动较大的应用场景。
芯片内置100V/2A功率MOSFET，导通电阻典型值200mΩ，支持1.5A以上连续输出电流，典型应用覆盖12V/1.5A及5V/1.5A等常用输出规格。输出电压通过FB脚外部分压电阻灵活设置，FB基准电压典型值1V，适配3.3V、5V、12V、24V等多种输出电压需求。采用固定频率150kHz PWM峰值电流模控制方式，轻载时自动进入跳周期模式以获得高转换效率。内部集成软启动、过温保护、输出短路保护、限流保护等功能，提高系统可靠性。
输出电压可调，灵活适配多种电压需求
OC58658通过FB脚外部分压电阻灵活设置输出电压，FB基准电压典型值1V，输出电压计算公式为 VOUT = VFB × (R1 + R2) / R2。芯片提供典型的反馈电阻配置参考：

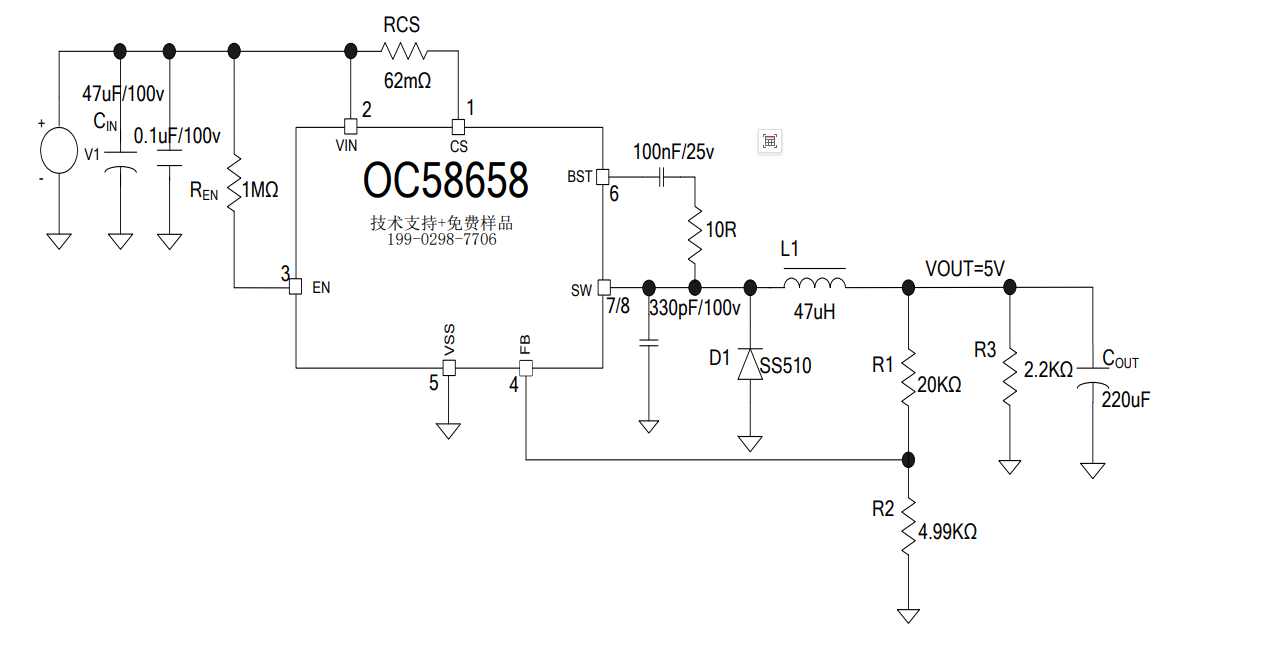

5V输出：R1=20kΩ，R2=4.99kΩ
12V输出：R1=22kΩ，R2=2kΩ
24V输出：R1=30kΩ，R2=1.3kΩ
3.3V输出：R1=20kΩ，R2=8.66kΩ
一颗芯片即可覆盖3.3V、5V、12V、24V等多种常用电压规格，工程师无需为不同输出电压更换不同驱动芯片，大幅简化了物料管理，降低了备货成本。
内置100V/2A功率MOS，输出电流1.5A以上
OC58658内部集成100V耐压、2A电流能力的功率MOSFET，导通电阻200mΩ。支持1.5A以上连续输出电流，12V/1.5A（输出功率18W）及5V/1.5A（输出功率7.5W）等典型应用均可轻松满足。高集成度设计省去了外部功率管，减少了BOM元件数量与PCB面积，降低了设计复杂度与生产成本。
EN使能控制，灵活开关机与系统级电源管理
OC58658带EN使能控制功能，EN脚输入高电平（≥0.8V）时芯片正常工作，EN脚输入低电平（≤0.5V）时芯片关断输出。EN使能控制为系统级电源管理提供了便利：
外部MCU控制：可通过MCU GPIO灵活控制芯片的开启与关断，实现时序管理或低功耗待机模式切换。
分压网络设置欠压锁定：通过外部电阻分压设置EN脚电压，可灵活设定系统输入欠压锁定阈值（UVLO），防止电池过度放电。
便捷的开关控制：简单的外部开关即可实现手动开关机。
低待机功耗，延长电池续航
OC58658具有极低的待机功耗特性，EN为低电平时关机电流典型值仅6μA。在追踪器等电池供电设备长期待机场景下，这一特性显著延长了电池续航时间。对于电动自行车、扭扭车等存在长时间停放需求的交通工具，低待机功耗可有效减少电池自然耗电，提升用户体验。
多重保护机制，提升系统鲁棒性
OC58658集成多重保护功能，全方位守护系统安全：
输入限流可调：通过VIN和CS脚之间的限流电阻RCS灵活设置最大MOS限流，VCS_LMT典型值125mV。推荐RCS取值不低于62mΩ，对应MOS最大限流2A，有效防止过载损坏。
内置软启动：芯片内部集成软启动电路，开机时输出电压缓慢上升，有效抑制浪涌电流，保护输入源与负载免受启动冲击。
输出短路保护：当输出端发生短路故障时，芯片自动进入保护模式，限制输出电流，防止器件损坏。短路故障移除后，芯片自动恢复工作。
过温保护：芯片内部集成过温保护，过温保护阈值典型值140℃，迟滞25℃。当芯片温度超过过温保护点时，系统关断功率管，限制输入功率，增强系统可靠性。待温度下降至迟滞回差以下后，芯片自动恢复工作。
轻载跳周期模式，全负载范围高效运行
OC58658采用固定频率150kHz PWM控制方式，轻载时自动进入跳周期模式，通过减少开关次数降低开关损耗与驱动损耗，显著提升轻载或待机状态的转换效率。对于追踪器等存在长时间轻载待机工况的应用，这一特性尤为关键。
低纹波、优异的母线调整率与负载调整率
OC58658采用峰值电流模控制方式，具有低输出纹波特性，为后级敏感负载提供纯净的供电质量。同时具备优异的母线电压调整率和负载调整率，在输入电压大幅波动（如电池电压随放电深度变化）或负载剧烈变化时，输出电压保持高度稳定。
技术特点：
超宽输入电压范围8V~100V：覆盖12V/24V/36V/48V/60V/72V/84V等多种电池总线，一颗芯片适配多种车型与系统。
内置100V/2A功率MOS，RDSON=200mΩ：高集成度，1.5A以上输出能力，满足追踪器通信模块、恒压源负载、车载控制器等多种应用对电流的需求。
输出电压可调（FB基准1V） ：通过外部分压电阻灵活设置3.3V/5V/12V/24V等多种输出，一颗芯片覆盖多电压平台。
EN使能控制（高电平≥0.8V开启，低电平≤0.5V关断） ：支持外部MCU控制，实现灵活开关机与系统级电源管理。
轻载跳周期模式：轻载时自动跳频，提升全负载范围转换效率。
输入限流可调（VCS_LMT=125mV） ：通过外部RCS电阻灵活设定，推荐≥62mΩ对应2A限流。
内置软启动：有效抑制开机浪涌，保护输入源与负载。
输出短路保护：输出异常短路自动关断，故障移除后自动恢复。
过温保护140℃（迟滞25℃） ：过温自动关断功率管，温度下降后自动恢复。
工作频率150kHz：兼顾转换效率与EMI设计可预期性。
低待机功耗（关机电流6μA） ：延长电池供电设备续航时间。
ESOP8封装，散热片内置接CS脚：底部散热焊盘有效传导热量，保障1.5A输出时的热可靠性。
典型应用场景
OC58658具备8V~100V超宽输入范围、内置100V/2A MOS、1.5A以上输出能力、输出电压可调、EN使能控制、低待机功耗及多重保护机制等综合优势，广泛适用于以下领域：
追踪器（GPS/北斗定位器）
从电动车、摩托车、汽车12V/48V/72V电池取电，降压至5V/3.3V为GPS模块、4G通信模组、MCU等供电。6μA关机电流在设备待机时极大延长电池寿命，EN使能控制支持外部MCU灵活管理电源时序，是追踪器电源方案的理想选择。
恒压源
为各类传感器、控制器、通信模块、工业仪表等提供稳定的恒压供电。输出电压通过FB电阻灵活设定，适配3.3V、5V、12V、24V等多种电压需求，优异的负载调整率确保负载变化时输出电压稳定。
电动汽车
从高压动力电池（如400V系统经前级变换后的低压直流总线）取电，为车载控制器、仪表盘、BCM、T-BOX等低压负载供电。100V耐压提供充足的电压裕量，EN使能控制支持车身域控制器实现智能电源管理。
电动自行车、电瓶车
从36V/48V/60V/72V电池组直接取电，降压至12V为灯光系统、仪表、喇叭、控制器供电，或降压至5V为USB充电口、手机充电器供电。宽输入范围适应电池从满电到亏电的全电压变化区间（如72V系统约60V~84V），输出稳定不跌落。
扭扭车、平衡车
从电池组取电为控制系统、姿态传感器、蓝牙模块、扬声器等供电。低待机功耗特性减少静态耗电，延长闲置时的电池保持时间；多重保护机制确保在骑行振动、温度变化等严苛环境下稳定工作。
卡车
从24V/36V车载电源取电，为行车记录仪、传感器、通信设备、追踪器等提供稳定低压供电。宽输入范围从容应对卡车电源系统的剧烈波动（如24V系统冷启动、抛负载），内置100V MOS提供充足的耐压裕量。
OC58658以8V~100V超宽输入范围、内置100V/2A功率MOS、1.5A以上输出能力、输出电压可调、EN使能控制、6μA低待机功耗及ESOP8小型封装，成为追踪器、恒压源、电动汽车、电动自行车、电瓶车、扭扭车、卡车等高压电池供电与恒压源应用的理想降压方案。
其输出电压可调特性使一颗芯片覆盖3.3V/5V/12V/24V等多种电压规格，大幅简化物料管理；EN使能控制支持外部灵活开关机与系统级电源管理；6μA超低待机功耗在追踪器等电池供电场景中显著延长续航；多重保护机制（软启动/输出短路/过温/限流可调）全方位守护系统安全，故障移除后自动恢复，提升系统可用性。对于希望以一颗芯片覆盖宽输入电压范围、需要灵活配置输出电压、追求低待机功耗并保障系统可靠性的电源设计团队，OC58658无疑是一个值得优先评估的高性价比降压型DC-DC转换方案。
