AMS1117 稳压器全解析

AMS1117 是一款正向低压差线性稳压器（LDO），最大输出电流可达 1A。它的作用很简单：把较高的输入电压稳定地降到你需要的电压值，给后级电路提供干净、稳定的电源。它分为固定输出电压和可调输出电压两个版本，覆盖 1.2V~5.0V 等常见电压规格，广泛用于单片机、传感器、无线模块等各类电路的供电，是电子设计中最常用的稳压芯片之一。

一、AMS1117 的核心优势

1. 低压差、低纹波，供电稳又省

AMS1117 满载 1A 时压差仅 1.1~1.3V，直接用 3.7V 锂电池就能给 3.3V 负载供电，发热小、效率高、续航长；同时输出电压精度 ±1.5%、纹波抑制优异，为 ADC、射频等敏感电路提供干净稳定的电源。

2. 1A 带载、保护齐全，用着放心

最大输出电流 1A，一颗芯片同时带动 MCU、传感器、无线模块绰绰有余；内置过流与过热保护，短路、高温都能自我保护，批量出货不翻车。

3. 外围极简、封装灵活，选型不纠结

固定版只需两个电容即可工作，可调版也仅需两个电阻；兼容 SOT-223、SOT-89 等常用封装，国产版本与进口品牌引脚兼容、参数对标，交期更短、成本更优。

二、固定版本与可调版本

AMS1117 提供固定输出电压和可调输出电压两个版本，选择取决于你的电源需求。

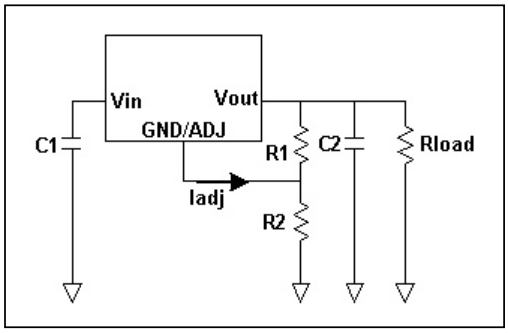

可调版本典型应用:

AMS1117可调电压型提供 1.25V 的基准电压，任何在 1.25 至 13.8V 之间的输出电压，可以通过选择两个外接电阻来获得。

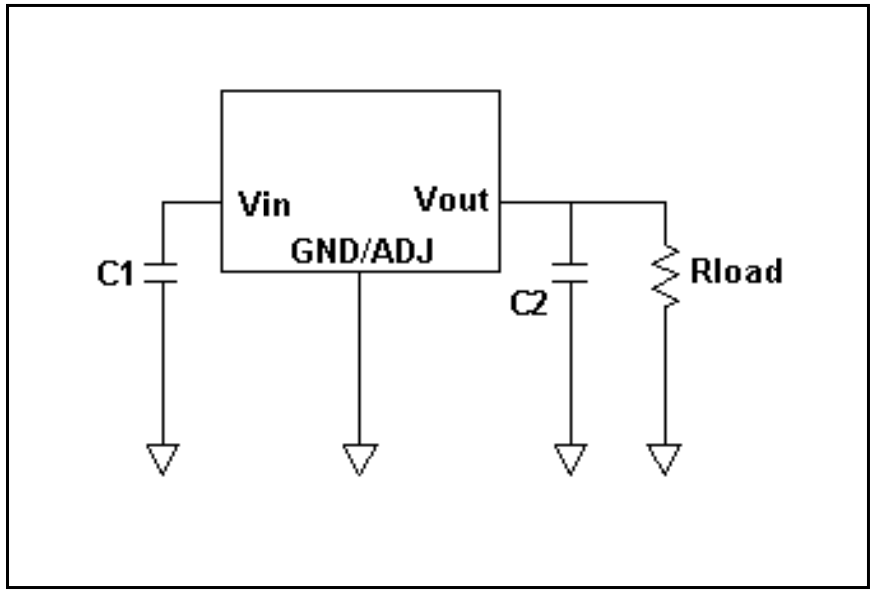

固定版本典型应用:

固定电压版本只需输入和输出两个电容，输入耐压高、压差小、带载能力强，输出精度高，自带过流、过热保护。常用于单片机、模块供电，电路极简无需分压电阻。

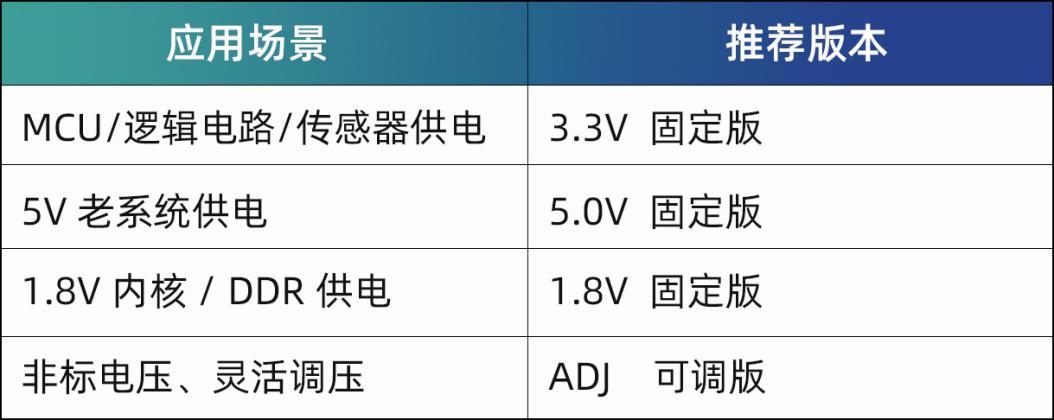

固定和可调版本怎么选？

三、引脚信息

AMS1117 常见 SOT-223 封装（3 个引脚 + 底部散热焊盘），固定版与可调版引脚定义不同，接线时务必注意区分。

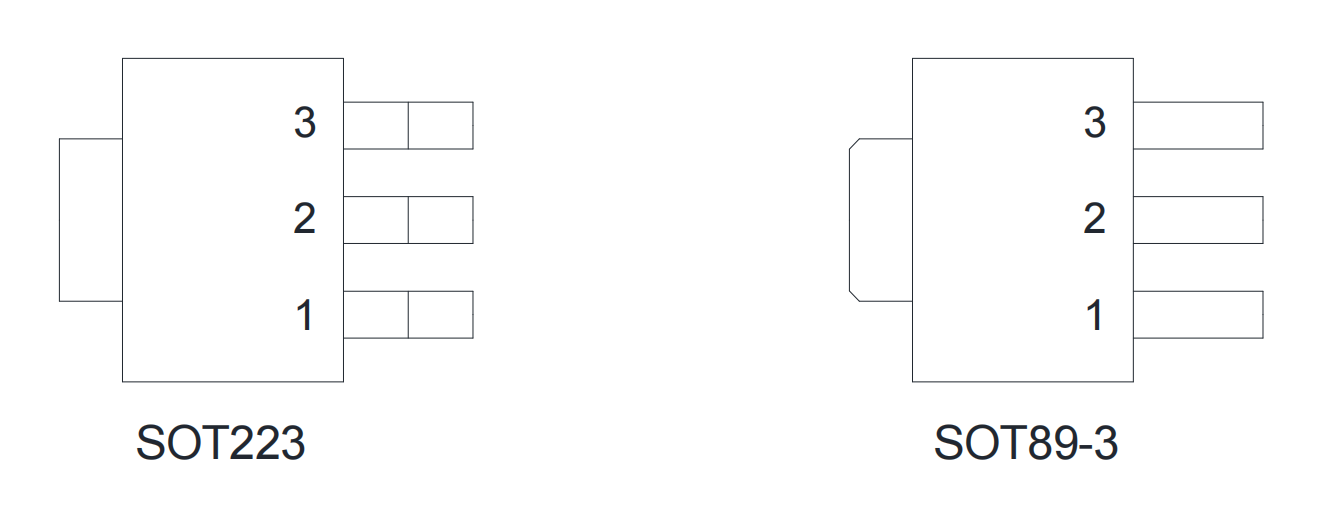

引脚排列图：

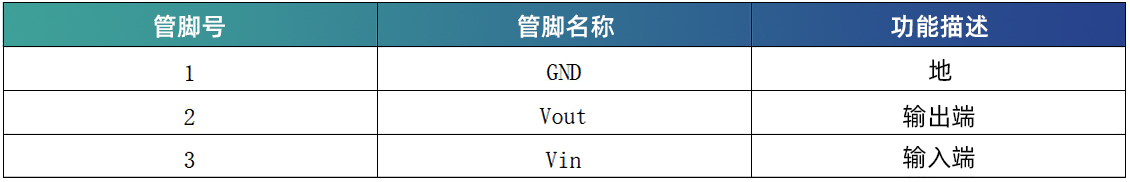

引脚描述：

可调型电压：

固定型电压：

AMS1117 是一款 "装上就想不起来它存在" 的稳压器 —— 低压差、低纹波、1A 带载、保护齐全、外围极简，加上固定 / 可调双版本覆盖绝大多数供电场景，从入门学习到量产出货都稳。国产版本在参数、引脚上与进口品牌全面兼容，交期与成本更具优势，是电源设计国产替代的省心之选。
