海伯森斜轴式3D线光谱PIN针高度差在线检测案例

随着电子产品向高度集成化、小型化迈进，连接器引脚（PIN 针）的密度呈指数级上升。引脚间距不断压缩，对 PIN 针的共面度、高度差、翘曲变形、平面轮廓及表面缺陷检测提出严苛要求。

一、项目背景

客户：国内某连接器生产厂商

被测件：端子 PIN 针

测量需求：得出Pin针的高度差数据

二、产品选型与设备配置

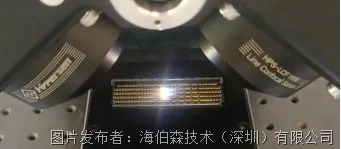

选用海伯森HPS-LCF1000斜轴线光谱共焦传感器，搭配配套HPS-NB3200控制器，设备核心参数：最大线扫描速率35000线/秒、单线2048个测量点位，Z向重复性0.1μm，镜面下角度兼容±20.5~±80度，适配透明塑料、哑光注塑、微曲面复合材质测量，非接触无损检测，在线检测适配流水线连续走料工况。整套系统搭载运动平台，待测物随工装匀速前进，传感器固定扫描，单次扫描即可生成3D点云数据，同步导出长宽高等全项数值。

三、检测内容与实测效果

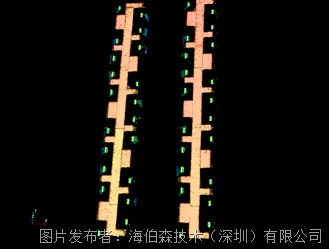

灰度图

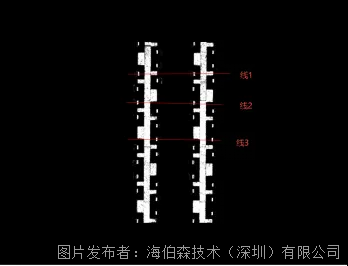

深度图

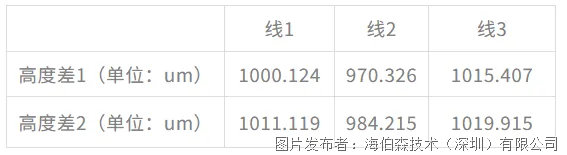

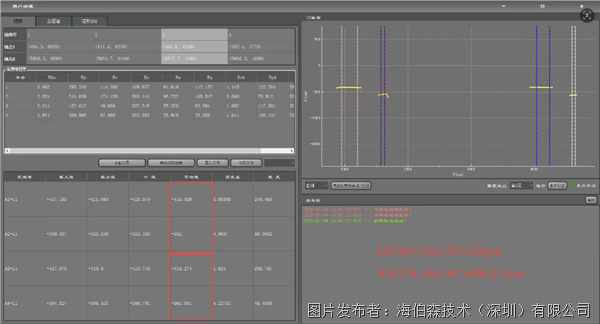

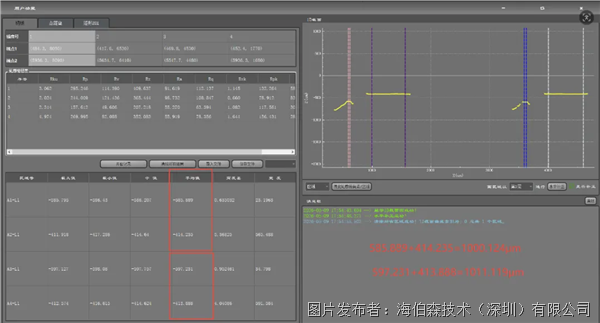

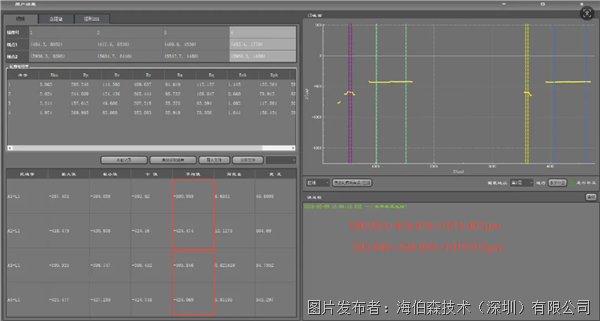

数据分析及结论
