机械限位开关之外，电动绑枝机还能怎么做位置检测？

电动绑枝机广泛用于葡萄、番茄等藤蔓作物，单手扣动扳机即可完成送丝、扭丝、切断。随着锂电池供电和直流电机驱动方案普及，整机对位置检测的可靠性、续航和抗干扰能力提出更高要求。

传统机型多采用金属弹片机械限位开关，易磨损、易受粉尘影响。升级为霍尔非接触检测后，可靠性和寿命明显提升。本文围绕MH231在手柄扳机检测、MH234在齿轮/凸轮原点检测中的分工与选型逻辑展开。

一、整机结构与检测需求

典型电动绑枝机主要由四部分组成：手柄内部安放锂电池、主控控制板和扳机按键；机头齿轮箱内设减速齿轮和凸轮盘；右侧扎丝盘装载捆扎扎丝；头部执行机构负责送丝、扭丝和切断。

整机需要检测两个关键状态：一是凸轮是否转到绑扎完成位置，二是扳机是否被按下。前者要求响应精确，后者要求待机功耗低。

在电动绑枝机的电气架构中，MH231 和 MH234 分别部署在手柄端和齿轮端，承担不同的检测任务，协同完成一次完整的捆扎动作。

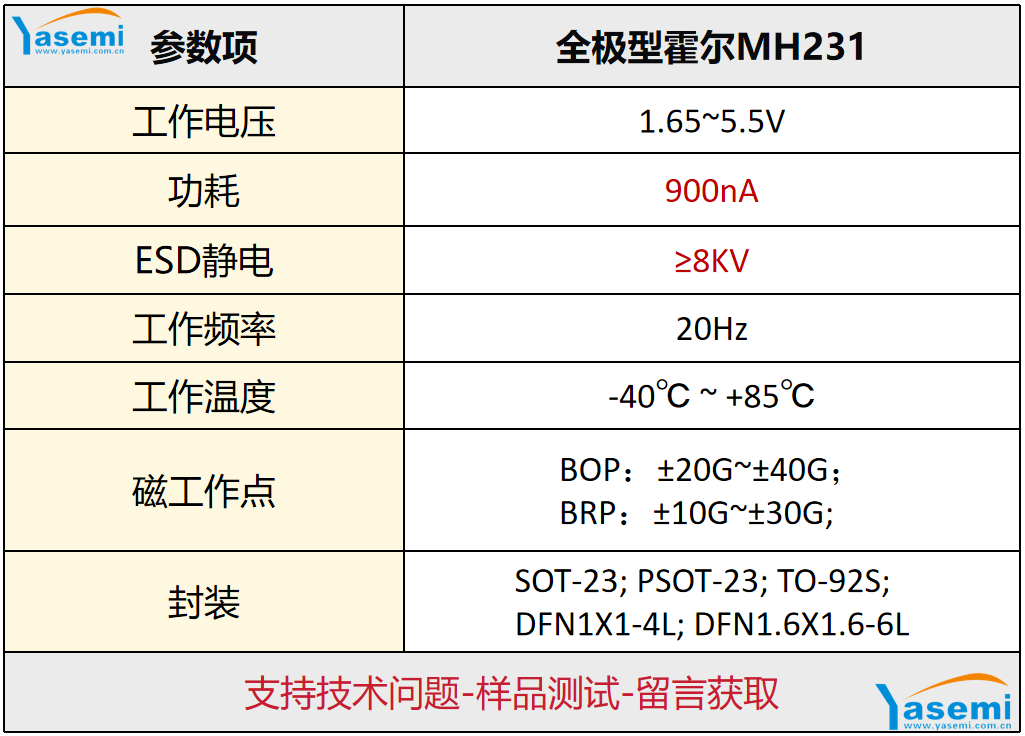

MH231 安装于手柄扳机附近，手柄上固定一颗小磁钢。当用户扣动扳机时，磁钢靠近 MH231，芯片输出触发信号给 MCU，启动电机执行一次捆扎流程；松开扳机后信号消失，控制器可中途停机，实现安全互锁。

绑枝机使用电池供电，手柄霍尔在绝大部分时间处于等待触发状态，芯片的静态电流直接决定了整机的待机续航能力。而MH231 的待机电流仅为 900nA（0.9μA），相比于普通霍尔开关更有优势。

此外，绑枝机在果园环境中作业，手柄端可能面临人体静电、粉尘和潮湿的多重考验。MH231 的 ESD 静电防护能力达到 ≥8KV，能够有效应对装配和使用过程中的静电冲击，降低售后故障率。

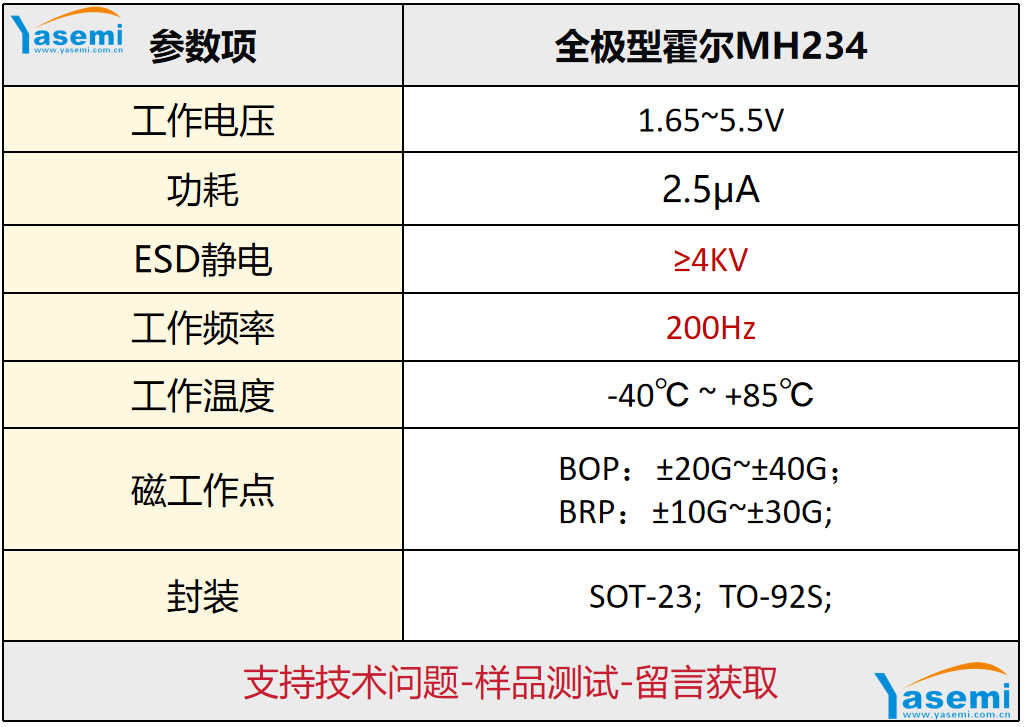

MH234 安装于减速齿轮或凸轮机构附近，齿轮上贴附一颗磁钢。齿轮每旋转一圈，磁钢经过 MH234 一次，芯片输出一个脉冲信号。控制器据此判断机械原点位置，在完成一次完整的送带、扭丝、切断动作后，立即停止电机，确保机构精确复位。

MH234 的工作频率达到 200Hz，能够以 5ms 的间隔捕捉齿轮旋转过程中的磁钢信号，确保原点定位的精度和重复性。齿轮机构在电机驱动下旋转速度较快，如果霍尔响应频率不足，可能丢失脉冲信号，导致机构过冲或停位错乱。

除了原点定位，MH234 还承担堵转检测功能。当控制器发出驱动指令后，若在预设时间内未收到齿轮霍尔的脉冲信号，即可判定齿轮卡死，立即停机保护电机和齿轮箱，避免因堵转导致器件损坏。

电动绑枝机的控制精度和可靠性，很大程度上取决于传感器方案的设计。MH231 + MH234 的组合，针对手柄触发和齿轮定位两个截然不同的应用场景，分别优化了功耗和响应速度这两个核心指标，形成了一套兼顾续航、精度和可靠性的完整双霍尔方案。
