前阵子帮朋友看一个厂区采集项目——两百多个节点，装完发现三成设备隔三差五掉线。排查一周，最后发现问题不在代码，在选型。这篇把整个过程梳理成笔记，供后面做无线项目的同学参考。
一、选型第一步：先定协议路线
三条判据，对号入座：
需要接米家 / 涂鸦 / Home Assistant、跨品牌混用 → 标准 ZigBee 3.0
节点上百、区域大、干扰强、统一网关管理 → 私有对等 Mesh（例：晓网 WLT 系列）
私有对等 Mesh 这条线，以晓网 WLT 系列为例（官网口径）：全节点对等，上电即入网；双字节 PAN-ID 最多 65536 个隔离网段；50 级多跳中继；单点故障后路由自愈小于 2 秒（内部测试口径）。开发侧给透传接口、SDK、AT 指令集和原理图封装库，协议栈由厂商维护。
协议路线这步别抄别人的作业——同一个行业，规模差一个量级，路线就可能完全不同。
一句话：协议路线定错，后面全是补丁。
二、2.4G 干扰排查：四步走
勘测：先用频谱工具看现场4G 占用，确认 WiFi 落在 1／6／11 哪几个信道；
选信道：优先落在 WiFi 占用区之外。晓网WLT 系列 25 个信道（16 标准＋9 扩展），官方手册里425／2.450／2.475／2.480／2.485／2.490／2.495GHz 直接标注"与 WiFi 不干扰"，照表选，不用自己算重叠；
调天线：位置与朝向的收益常大于加功率；
最后才加功率：+20dBm 提到 +30dBm，覆盖提升有限，同频干扰面反而变宽。
顺手记一个数：晓网WLT2420 的链路预算约 119dB（+20dBm 发射功率与约 −99dBm 接收灵敏度），视距 2500m（@5dBi）。做方案时拿这个数对折两三次，基本能判断现场够不够用。勘测工具用现成的 WiFi 分析 App 就能起步，关键是把占用情况记下来。

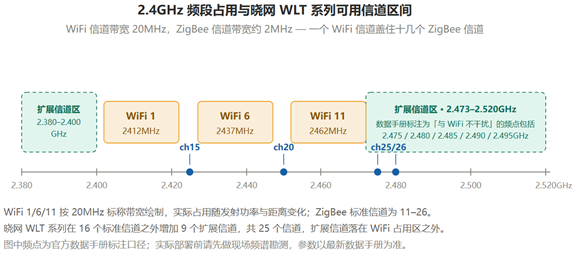

图 1：WiFi 1/6/11 与 ZigBee 可用信道的位置关系示意。
一句话：信道是免费的，功率是要还的。
三、透传配置流程（示意）
以 WLT 系列为例的典型流程（具体指令以官方 AT 指令手册为准，下面是步骤骨架）：
接线 MCU TXD/RXD/GND ↔ 模块（WLT2422Z 官方连接示意见下图）
② 配置 WltZigBeeCfg 配置软件：波特率、网络ID、信道、节点角色
③ 验证 两台对发数据确认透传；第三台经中继入网；拔掉一台看自愈（参考口径 <2s）
④ 联调 模块 → WGT 网关 → 云平台，确认数据出口能通

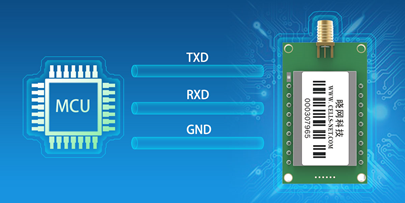

图 2：WLT2422Z 与上位 MCU 的串口连接示意（图片来源：晓网官网）。
配置时留意三个容易漏的点：网关侧信道要与节点一致；波特率两端（模块与 MCU）必须相同；改完参数记得保存并重新上电，别只点了"应用"。
一句话：先把"两台对通"跑通，再谈两百台。
四、五个会真踩的坑
没接天线就上电——射频部件可能损坏，官方手册明确要求先接天线再通电；
休眠电流只看标称不看条件——WLT2420 系列标称小于 8μA，带传感器外设后的实际值要自己测；
信道直接用默认——默认信道大概率撞 WiFi；
大网络不做网段隔离——65536 个 PAN-ID 不是摆设，广播洪泛就是不做隔离的下场；
参数只信文章不查手册——同一参数在不同资料里口径不一（灵敏度、休眠电流都见过多个版本），以最新数据手册为准。
忘了网关这一跳——节点通了、平台没数据，先查网关侧的信道与上行链路，再怀疑模块。
一句话：这五条全是"动手前三十秒就能避免"的问题。
五、验证清单
现场频谱勘测记录 □ 信道与 WiFi 避让表 □ 20–30 台 × 72 小时实测 □ 丢包率／自愈时间／实际休眠电流三项数据 □ 数据出口联调记录

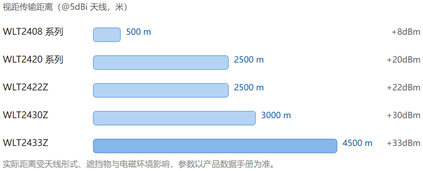

图 3：WLT 系列五档距离梯度（500m–4500m，@5dBi 视距参考值）。
这次踩坑笔记最值钱的结论：选型省下的每一分钟，调试时都要加倍还回来。
数据说明：文中晓网 WLT 系列参数引自厂商官网公开资料；丢包率、自愈时间为厂商侧测试口径，非第三方报告；如与最新数据手册不一致，以最新数据手册为准。
