在智能照明、车载及户外光源设计中，宽电压输入、高精度恒流、细腻调光一直是电源方案设计的重点。惠海 H5118 是一款平均电流型非隔离降压 LED 恒流驱动器，外围电路精简，适配多类大功率 LED 驱动场景。

惠海半导体原厂H5118核心架构与控制原理

H5118 采用平均电流模式控制，输出电流精度可达 ±3%，输出电流受输入电压、输出电压以及电感参数波动影响较小。芯片内部集成环路补偿，可减少外部补偿元件数量，简化 PCB 布局，提升方案稳定性。

芯片内置 60V 高压 MOS 管，输入电压覆盖 5V~48V，可适配 24V、36V、48V 等常见母线电压，支持降压输出 12V、9V 等应用电压。芯片封装为 SOP-8。

惠海半导体原厂H5118关键电气特性

输出电流可调整，在满足散热条件前提下，最大输出电流可达 3A；

转换效率最高可达 95%，有助于降低整机功耗与发热；

开关工作频率最高 1MHz，PWM 调光支持最大调光频率 25kHz；

PWM 调光端口可识别小于 60ns 的窄脉宽信号，调光深度可达 0.1%，实现平滑调光，满足无频闪调光需求。PWM 端口高电平芯片正常工作，低电平关闭输出；

支持多路共阳极输出架构，具备较好的抗干扰能力；

内置保护机制，包含过热保护、输出短路保护，提升系统运行安全性。

惠海半导体原厂H5118适用应用场景

✅ 智能调光照明

✅ 电瓶车照明、汽车照明

✅ LCD 背光驱动、洗墙灯

✅ LED 景观点光源

✅ 商业照明、建筑照明

✅ 强光手电筒、警示灯

✅ MR-16 LED 灯

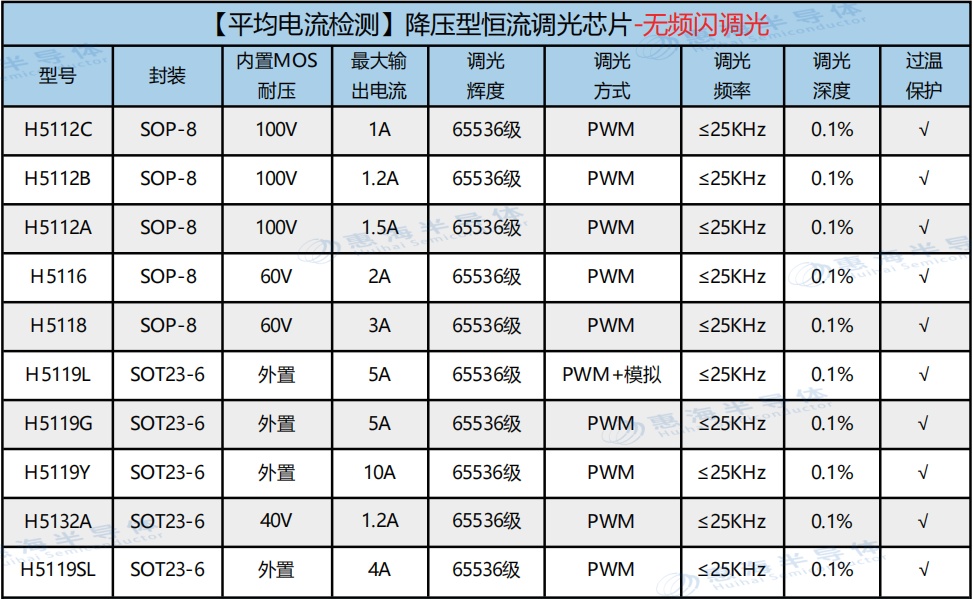

惠海半导体原厂H5118同系列选型：

H5112C(100V耐压，1A，SOP-8)、H5112B(100V耐压，1.2A，SOP-8)、H5112A(100V耐压，1.5A，SOP-8)、H5116(60V耐压，2A，SOP-8)、H5118(60V耐压，3A，SOP-8)、H5119L(外置，5A，SOT23-6)、H5119G(外置，5A，SOT23-6)、H5119Y(外置，10A，SOT23-6)、H5132A(40V耐压，1.2A，SOT23-6)、H5119SL(外置，4A，SOT23-6)

惠海半导体原厂H5118小结

针对多电压输入的 LED 恒流驱动设计，H5118 凭借内置高压 MOS、集成环路补偿、0.1% 深度 PWM 调光、多重保护等特性，简化外围器件设计，兼顾调光表现与方案可靠性，适合非隔离大功率 LED 驱动方案评估参考。
