LED理疗仪研发为什么要提前考虑EMC？FP7127驱动方案拆解

一、EMC是什么

EMC（电磁兼容）包含两大维度：EMI电磁发射、EMS电磁抗扰。

-EMI：设备自身向外辐射/传导的电磁噪声，不能干扰本机其他电路与周边电子设备；

-EMS：设备在外部电磁干扰环境下，仍可稳定工作，不出现功能异常、误触发、亮度跳变。

LED理疗仪属于人体近距离使用设备，EMC是产品认证、量产落地的硬性门槛。开关型恒流驱动芯片在高频开关时会产生电压振铃与电流纹波，容易带来EMI超标；同时理疗仪一般带主控、触控、通信模块，整机对EMS（ESD、EFT、浪涌）要求更高。

通过实际案例发现，采用FP7127降压恒流芯片可以提高产品EMC认证测试成功率，接下来我们就来解析FP7127理疗仪方案。

二、FP7127芯片及EMC设计要点

FP7127是一颗内置100V MOS的降压恒流LED驱动芯片，采用平均电流模式。

1、核心参数：

输入电压12V以上，最大输出电流1A，输出电流精度±2%；DIM引脚支持PWM调光，调光深度可达0.01%；内置OTP过热保护、SCP短路保护、UVP欠压保护，自带基础抗异常能力。

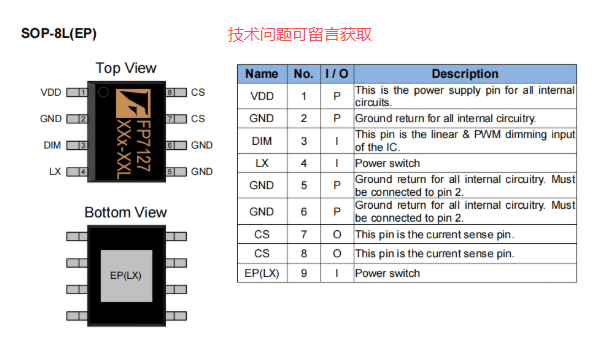

FP7127脚位图：

2、FP7127配套EMC设计

LED理疗仪EMC首先要关注PCB布局缩减开关环路，其次是端口滤波、SW尖峰抑制、PWM调光信号降噪。电容不是越大越好，需要结合EMC实测波形调试，合理搭配安规器件，才能顺利通过EMC认证。

FP7127内置MOS的架构简化外围器件，减少噪声源数量；配合合理PCB布局，降低EMC整改难度，适配理疗仪多路红外LED恒流驱动场景。

三、FP7127 LED理疗仪方案详解

1、方案架构

方案采用降压恒流拓扑，稳定为理疗LED阵列提供恒定电流，保证红外光输出功率一致性；主控输出PWM信号至FP7127的DIM引脚，实现多档位光功率调节，满足不同理疗模式。

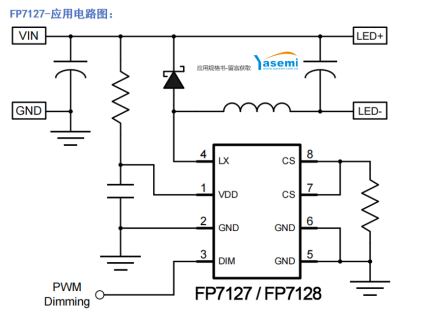

2、电路设计

-输入：适配适配器直流供电，前端增加EMI滤波与浪涌防护；

-主电流环路：芯片→肖特基→输入电容→CS采样电阻→芯片；电流环路需要尽量小，确保电流采样精准，输出电流稳定；

-调光回路：MCU输出PWM至DIM引脚，实现光功率无级/分级调节；

-保护：芯片内置短路、欠压、过热保护，发生异常时锁止输出，避免LED过热损坏，提升整机安全。

3、方案优势

①恒流精度±2%，理疗LED光功率稳定，保证理疗效果一致性；

②0.01%深度PWM调光，支持多模式光强调节；

③宽压输入，内置MOS，外围器件少，BOM成本可控；

④基础保护齐全，配合前期EMC设计，更容易通过整机EMC认证，缩短项目量产周期。

四、总结

LED理疗仪产品开发，EMC不能后置整改，需要在方案选型阶段同步评估。FP7127内置高压MOS、高精度恒流、深度PWM调光的特性，适配中小功率LED理疗光源驱动。通过合理的端口EMS防护、功率环路PCB布局、LX噪声抑制，可同时满足EMI发射限值与EMS抗扰要求，减少认证阶段改版次数。该方案适合红外LED理疗仪开发，便于快速落地样机与量产。
