1 引言
随着电子装备向多芯化、高密度和高功率方向发展，各类连接器端口的电磁干扰（EMI）问题日益突出。在战机、导弹、雷达、军舰等装备中，一个连接器往往包含数十乃至上百根信号线或电源线，高频干扰通过线缆传导和辐射进入设备内部，严重影响系统的电磁兼容性与可靠性。传统做法是在电路板上为每一路信号单独布置滤波元件，不仅占用大量板级空间、增加焊点数量，而且滤波位置远离屏蔽体边界，干扰在被抑制前已进入机箱内部，滤波效果有限。
板式阵列电容滤波板（Planar Array Capacitor Filter Board）是解决多芯连接器端口 EMI 问题的核心集成元件。它将多个穿心（馈通）电容以阵列形式集成在同一块陶瓷基板上，每一个孔位即是一个独立完整的穿心电容，配合公共接地层，可在连接器界面处同时实现多路信号的滤波、屏蔽与隔离。成都容瓷电子科技有限公司依托自主陶瓷介质配方与精密共烧工艺，推出 RCB 系列板式阵列电容滤波板，具有体积小、重量轻、易装配、屏蔽隔离性强、可靠性高等特点，为军工及高端装备的滤波连接器国产化提供成熟方案。
2 产品概述
2.1 型号命名规则
RCB 系列型号由 7 段组成，以 RCB/CT01240V102M 为例，各段含义如表 1 所示。

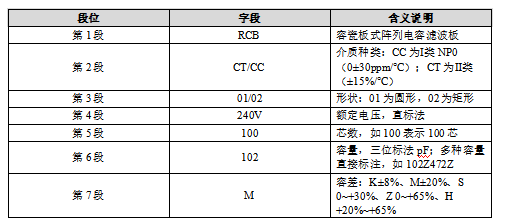

表1 RCB 系列型号命名规则
2.2 产品实物

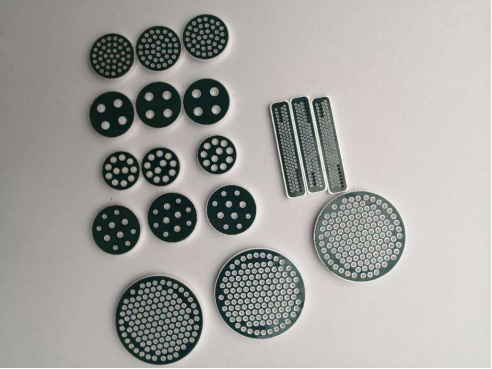

图1 RCB 系列板式阵列电容滤波板（圆形、矩形多种规格）
2.3 主要技术参数

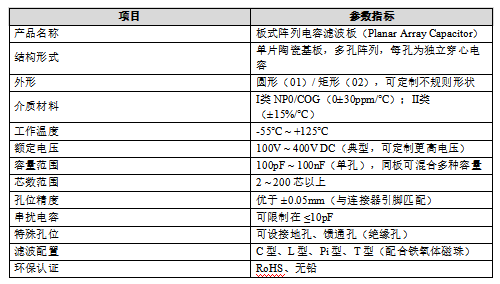

表2 RCB 系列主要技术参数
2.4 外形尺寸示例

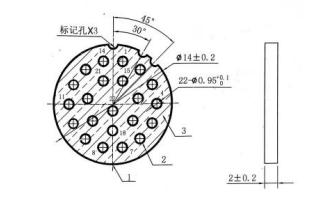

图2 圆形滤波板外形尺寸示例（22芯，Φ14mm）

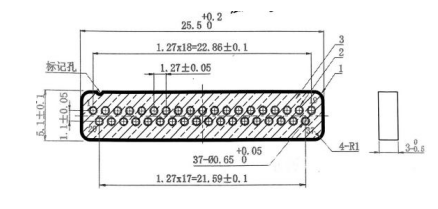

图3 矩形滤波板外形尺寸示例（37芯，25.5mm）
注：以上为典型尺寸示例，具体产品按图纸要求定制，非标准参数可协商。
3 结构与工作原理
3.1 每孔即独立穿心电容
板式阵列滤波板的核心结构是在一块钛酸钡陶瓷基板上，以阵列方式布置多个通孔。每个孔位内部包含一个独立的“热电极”，与穿过该孔的连接器引脚（触针）电气连接；基板内部的接地电极覆盖整个平面，形成连续的公共接地层，并通过基板外周边缘与连接器外壳（机壳地）实现 360° 电气连接。因此，每一个孔位本质上就是一个完整的穿心电容，引脚与地之间的电容量决定该路信号的滤波截止频率。
3.2 屏蔽边界处滤波
当信号或电源电流通过连接器引脚穿过滤波板时，引线上的高频干扰通过电容耦合至公共接地层，在屏蔽体边界处直接旁路至机壳地。由于滤波发生在连接器界面——即干扰进入屏蔽机箱之前，滤波板前后的导体通过陶瓷基板实现物理隔离，从根本上避免了高频干扰在机箱内部传播和辐射，这是相比板级滤波方案的本质优势。
3.3 连续接地层与低接地阻抗
基板内部的接地电极是一个覆盖整个板面的连续平面，所有孔位的电容共用该接地层，并通过基板周边与连接器外壳大面积接触，实现极低的接地阻抗。相比在电路板上分别接地的多点方案，连续接地层消除了接地引线电感和共阻抗耦合，保证每一路在高频下都具有一致的滤波特性。
3.4 多种滤波电路配置
板式阵列电容可与铁氧体磁珠（典型电感 0.5μH~5μH、等效电阻 10~100Ω）组合，构成 C 型（单电容）、Pi 型（电容-电感-电容）。C 型适用于高阻抗电路，Pi 型可提供更陡峭的高频衰减，设计时可根据源阻抗、负载阻抗和插入损耗要求灵活选择。
4 核心技术与制造工艺
4.1 共烧收缩精密控制
陶瓷基板在高温烧结过程中会产生约 20% 的收缩，一块 30mm 直径的基板烧结后孔位相对中心的位移可达毫米量级，而连接器引脚的位置精度要求优于 ±0.05mm。公司通过长期工艺积累，精确掌握陶瓷配方的收缩规律，在生坯成形和钻孔阶段预先补偿收缩量，确保烧结后孔位位置与连接器引脚高精度匹配，这是阵列滤波板制造的核心技术难点。
4.2 同板混合容量集成
在同一块基板上，不同孔位可设计为不同容量，最多可集成多达 6 种不同容量值，且部分孔位可设计为接地孔（直接短接至地）或馈通孔（无电容、仅穿过）。这一特性使滤波板能够针对同一连接器中电源线、信号线、数据线等不同回路的滤波需求，在一个元件上实现差异化滤波，大幅简化连接器内部结构。
4.3 低串扰设计
通过优化孔位间距、电极布局和接地层结构，可将相邻孔位之间的串扰电容限制在 10pF 以下，防止各路信号通过电容耦合产生串扰，保证多通道信号（尤其是微弱信号和高速数据）的完整性。
4.4 Ⅰ类与Ⅱ类介质适配
Ⅰ类 NP0 介质（CC）具有 0±30ppm/℃ 的温度稳定性、低损耗和无压电效应，适用于对容量精度和稳定性要求高的信号滤波；Ⅱ类介质（CT）介电常数高、同体积容量更大，适用于对大容量有需求的电源滤波。两种介质可根据应用场景灵活选用。
5 典型应用
RCB 系列板式阵列滤波板主要作为滤波连接器的核心元件，广泛应用于各类军工装备和高端电子设备，典型应用领域如表 3 所示。

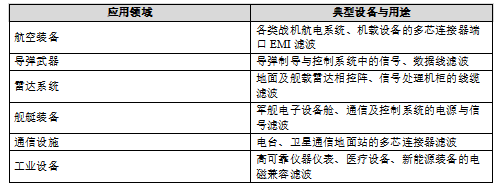

表3 典型应用领域
6 可靠性保障体系
6.1 全项电性能筛选
产品出厂前逐只进行电容量、损耗角正切、绝缘电阻和介质耐电压检验。绝缘电阻Ⅰ类≥10000MΩ，Ⅱ类按容量分级考核；介质耐电压按电压等级施加 2.5 倍、1.5 倍或 1.2 倍额定电压，持续 5s，无击穿、飞弧和可见损伤，按设计要求完成相关筛选实验，合格后方可出厂。
6.2 机械应力隔离设计
陶瓷基板相较于连接器的金属、橡胶和塑料部件脆性较大，在滤波连接器内部需通过结构设计隔离机械应力。基板通常被夹持在连接器外壳两半之间，通过薄壁接地层实现机械固定和电气接触；基板外径与外壳之间预留间隙，避免外壳热应力和装配应力直接传递至陶瓷，引脚插接力通过弹性结构缓冲，防止基板开裂。
6.3 减少焊点提升系统可靠性
采用阵列滤波板后，滤波功能在连接器内部完成，可取消电路板上的全部滤波元件及对应焊点。焊点数量的大幅减少直接降低了虚焊、焊点疲劳等失效风险，同时滤波板本身为单片无源元件，无活动部件，在振动、冲击等严苛环境下具有极高的固有可靠性。
7 定制化服务与国产化替代
RCB 系列全部按用户图纸和技术要求定制生产，可根据连接器的圆形、矩形乃至不规则形状，以及芯数、孔径、引脚排列、容量配置、电压等级和容差要求进行专项设计制造，同时提供标记孔、定位结构等配套设计。公司具备从介质配方、生坯成形、钻孔、印刷到烧结、端接的全流程自主生产能力，可快速响应整机单位的研制需求。
作为滤波连接器核心元件的国产化产品，RCB 系列在孔位精度、混合容量集成、低串扰和环境适应性等方面已达到进口同类产品技术水平，可替代国外厂商的平面阵列电容，为军工装备提供供货稳定、自主可控、技术支持及时的国产化方案，有效保障装备供应链安全。
8 结语
成都容瓷电子科技有限公司 RCB 系列板式阵列电容滤波板，以“每孔即独立穿心电容”的集成结构、连续公共接地层和精密共烧工艺为基础，在连接器屏蔽边界处实现多路信号的同时滤波、屏蔽与隔离，具有体积小、重量轻、易装配、串扰低、可靠性高等突出优势，并可与铁氧体磁珠组合构成 C/L/Pi/T 多种滤波电路。公司将持续深耕陶瓷 EMI 滤波元件领域，为军工及高端装备客户提供高可靠、定制化的国产化阵列滤波产品。
