Buck转换器电感选型:FCCM权衡与设计的关键考量

10/28 13:49
72
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

在前文中,我们以“能量河流”与“能量间歇期”为喻,解析了电感在连续导通模式(CCM)与非连续导通模式(DCM)下的运行机理与设计分野。CCM以其持续不断的电流,保证了工业与通信等高功率场景下平稳高效的能量输出;而DCM则凭借其周期性的续流电流归零,在消费电子的轻载世界中实现了成本与效率的精妙平衡。这两者的选择,本质上是在功率密度、动态响应与轻载效率之间寻求最优解决方案。

然而,在CCM与DCM的二分之外,还存在一种更为“强硬”的工作状态——强制连续导通模式(Forced Continuous Conduction Mode, FCCM)。它打破了前述的自然选择逻辑:即便在轻载甚至空载时,也通过控制手段强制电感电流保持连续,甚至允许其“穿越”零轴,进入负值区域(即电流反向)。

这种看似强行的操作,并非为了追求更高的效率,反而在轻载时付出了显著的效率代价,但其背后的工程逻辑在于:以轻载效率的牺牲,换取恒定的开关频率、输出电压纹波的可控以及稳定的环路动态响应。 这使得FCCM在高频噪声敏感、需要严格避免频率抖动落入人耳可听范围,或对负载瞬态变化要求极为苛刻的尖端应用中,成为CCM与DCM无法替代的“特化方案”。

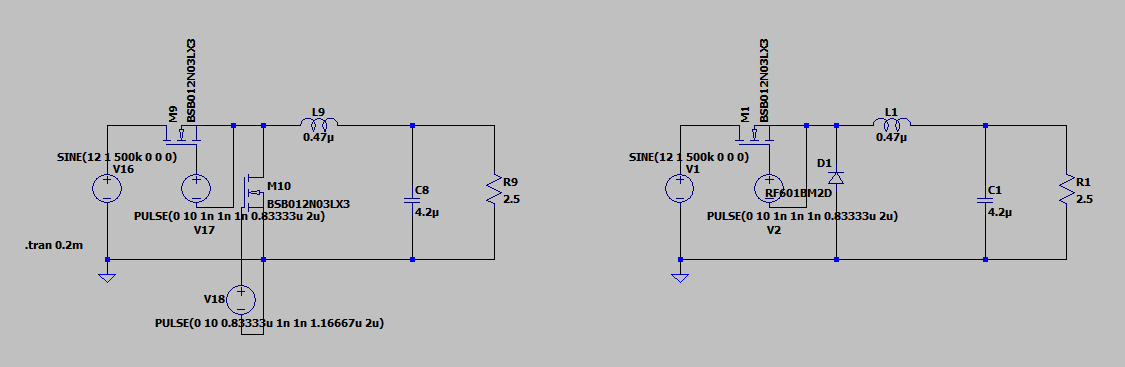

FCCM模式

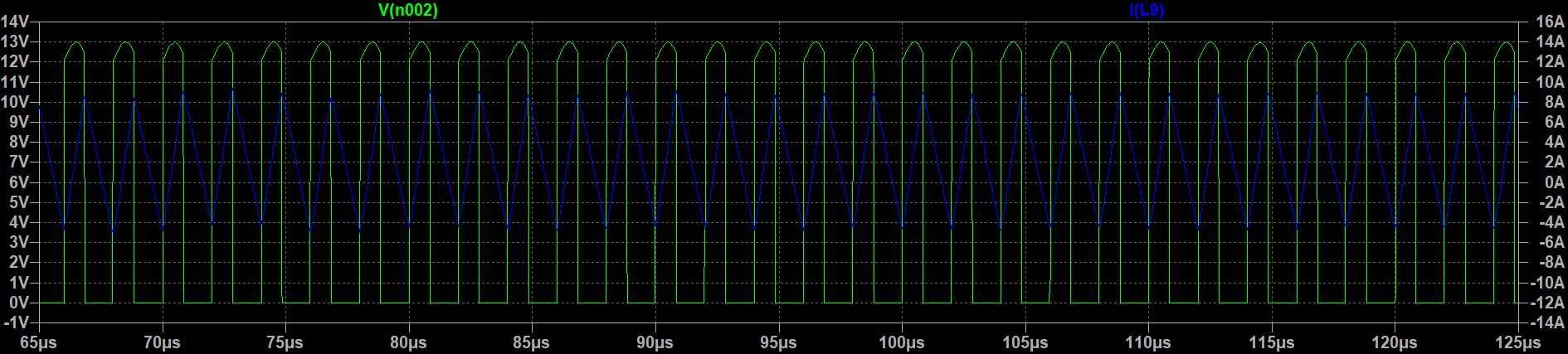

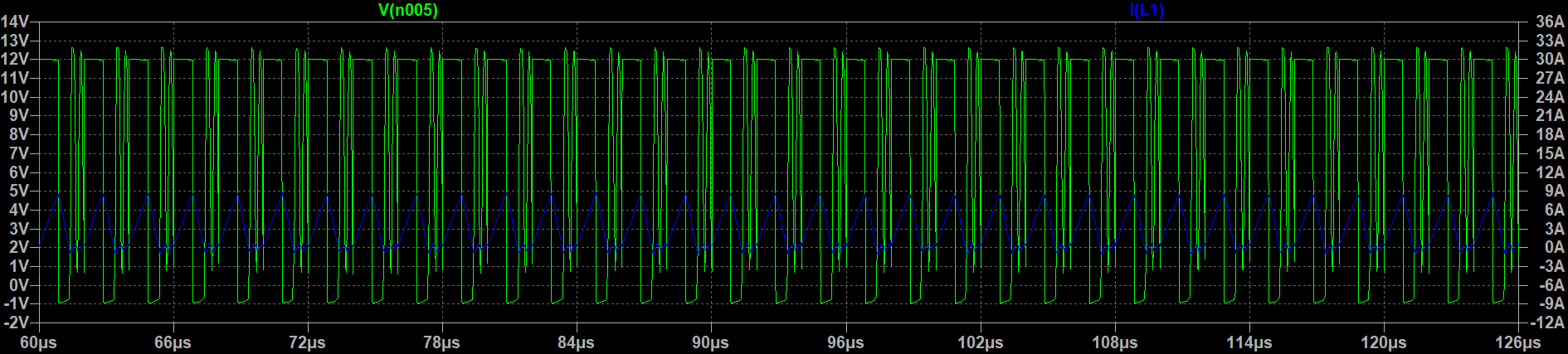

FCCM波形

一、“连续”与断续的边界:临界值的失效

在关于CCM与DCM的讨论中,我们建立了一个清晰的判断准则:电源变换器究竟工作在连续模式还是断续模式,核心逻辑在于每个开关周期结束时,电感电流是否已降至零。若电感电流最小值恰好为零,即为临界状态。这个临界点由边界电感量(Lb)决定——当实际电感值L >Lb时,系统工作在CCM;当L < Lb时,系统进入DCM。这一判断框架简洁而有效,是绝大多数电源设计选型的理论基础。

然而,当我们将视野扩展到FCCM时,“电感电流是否降至零”这一自然边界被人为抹除了。即便实际电感值远小于理论上的边界电感量Lb,负载理论上落入DCM区域并应出现“能量间歇期”,控制环路依然强制开关管在整个周期内持续动作,驱动电感电流穿越零轴,进入负值区域。此时,系统不再遵循L与Lb的天然大小关系来决定工作模式,而是由控制策略来主导:

◼ 当系统被配置为FCCM时,无论实际电感值L与边界电感量Lb之间是何关系,电感电流都将被强制维持在连续状态(甚至负向连续)。此时,Lb作为“天然边界”的参考意义被弱化,取而代之的是设计者必须关注另一个核心指标——负向电流峰值。电感的饱和电流(Isat)裕量不再仅仅由正向峰值电流决定,还必须覆盖负向磁化带来的额外应力。

◼ 当系统工作于DCM时,电感电流遵循自然规律,在每个周期内归零并保持一段间歇期。此时,L < Lb的条件依然成立,控制简单、轻载效率高的优势得以保留。

换言之,在FCCM的语境下,这个“分水岭”被控制策略人为填平了。设计者面临的已不是“选大电感还是小电感”的二元抉择,而是“是否愿意以轻载效率为代价,换取恒定频率与快速动态响应”的顶层决策。一旦选择了FCCM,电感选型的重心便从“是否满足边界条件”转向了“能否承受双向电流应力与额外磁芯损耗”,对于电感的抗饱和能力提出了更高的要求。

二、功率电感的选择:FCCM影响参数

1. 交流电阻(ACR)

交流电阻是指电感器绕组线圈在交流条件下呈现的电阻,涵盖趋肤效应和邻近效应的叠加等效阻抗,当开关频率高时,趋肤效应和邻近效应越显著,交流阻抗会远高于直流电阻,导致高频绕组损耗大幅增加。在FCCM模式下,电感始终以固定开关频率工作,交流电阻带来的损耗在轻载时仍持续存在,影响系统效率。因此,在FCCM设计中,应优先选用采用扁平线绕组工艺的电感产品,以减小交流阻抗,提升轻载效率。科达嘉大电流电感采用扁平线绕组设计,有效抑制高频下的交流阻抗增长,为FCCM应用提供高效可靠的解决方案。

2. 高频磁芯损耗(High-Frequency Core Loss)

磁芯损耗是指磁芯材料在交变磁场中因磁滞效应和涡流效应产生的功率损耗,开关频率越高,磁芯损耗越大。在FCCM模式下,轻载时磁芯损耗并不会因输出功率降低而减少,反而因无效环流的持续存在成为系统主要发热源之一,因此,FCCM设计中应优先选用具备高频低损耗特性的磁粉芯材料。科达嘉大电流电感采用低损耗磁粉芯材料,有效抑制高频下的磁滞损耗与涡流损耗,将轻载温升控制在合理范围内,保障系统长期可靠运行。

3. 电感值稳定性(Inductance Stability)

电感值的稳定性是指电感在实际工作条件下(直流偏置、环境温度、老化等)保持其标称电感量的能力。通常情况下,在CCM或DCM模式下,适度的电感值变化可以通过环路补偿予以容忍,保持电路的稳态工作;但在FCCM模式下,电感以固定开关频率持续工作,L值的漂移会直接导致实际开关频率与设计值产生偏差,进而影响输出纹波,环路稳定性,乃至系统EMI特性。

‍三、科达嘉在转换器中的解决方案

科达嘉通过自主研发和技术创新,为不同工作模式的 DC-DC 转换器提供了差异化的电感解决方案。针对 FCCM 模式下电感电流“穿越零轴”所产生的双向磁化应力与额外磁芯损耗,常规的选型逻辑已不再适用。科达嘉自主研发的磁粉芯大电流电感,凭借其卓越的直流叠加特性与高饱和电流能力,能够有效抵御 FCCM 工况下峰值电流(特别是负向峰值)带来的冲击,避免磁芯饱和导致的过热失效。同时,其低损耗的磁芯材料特性,有助于缓解持续高频纹波电流产生的铁损,维持系统在高强度环流状态下的转换效率。

无论是追求极致性能的 FCCM、高功率密度的 CCM,还是强调轻载节能的 DCM,科达嘉均能提供覆盖全场景的电感解决方案,如工业控制、汽车电子、新能源储能、数据服务中心等等,助力工程师在高性能与绿色低碳之间实现精准平衡。
