0.8µVrms噪声+15MHz带宽：纳祥科技NX5532宽电压（±18V）运放的硬参数

音频电路的音质上限，常由一枚运放的噪声、带宽与供电裕量决定。今天要介绍的纳祥科技 NX5532，正是一款在这些维度上做足功夫的高指标差分运放芯片。

整机实测数据（单芯片性能更佳）显示：它具备良好的一致性与宽动态表现，听感上对应低音饱满；±2V ~ ±18V宽电压范围（最高可达± 20V），能应用于各种场合；性能上可国产替代NE5532、SA5532、NJM4580和RC4558 等经典型号。要理解这些表现从何而来，不妨先从芯片本身的定位说起。

纳祥科技 NX5532 是一款双运算放大器，专为提升音频控制性能而设计，是音响应用的理想选择。它具备超低的噪声、更高的增益带宽、较高的输出电流与超低的失真度。

这些特性并非孤立指标，而是共同支撑起它宽广的适用面：既可胜任音响前置放大器中的电子部分与有源滤波器，也能用于工业测量工具；既适合需要较高输出电流的耳机放大器，也可作为通用型运算放大器使用，并在适当偏置的低压单电源方案中发挥作用。

① 低输入噪声电压：典型值0 .8µVrms（符合RIAA特性）

② 工作电压范围：±2V ~ ±18V

③ 宽增益带宽（GBW）：典型值15MHz

④ 低失真度：典型值0.0005%

⑤ 压摆率：典型值5V/μs

⑥ 工艺类型：双极型工艺

⑦ 封装形式：SOP8

参数之上，真正决定使用体验的是三件事：电压能不能放宽用、噪声够不够低、动态够不够宽。NX5532 在这三点上各有交代。

（1）宽电压

NX5532的工作电压范围为 ±2V 到 ±18V（最高也可达到 ±20V），‌兼容性强，动态范围更充裕，既能在低电压便携设备里用，也能上到较高的电压音频电路，适应面广。

（2）低噪声

NX5532之所以被称为低噪声运放，核心在于其输入噪声电压典型值仅0.8μVrms，同时配合超低的失真度（0.0005%）和15MHz的宽带，在音频频段内能有效避免信号被底噪声掩盖。‌‌

（3）宽动态

15MHz 带宽配合低失真，意味着NX5532能在较宽的电源电压范围内保持很大的输入、输出信号摆幅，同时保持低噪声和低失真的水准，最终呈现为宽动态、低音饱满的听感。

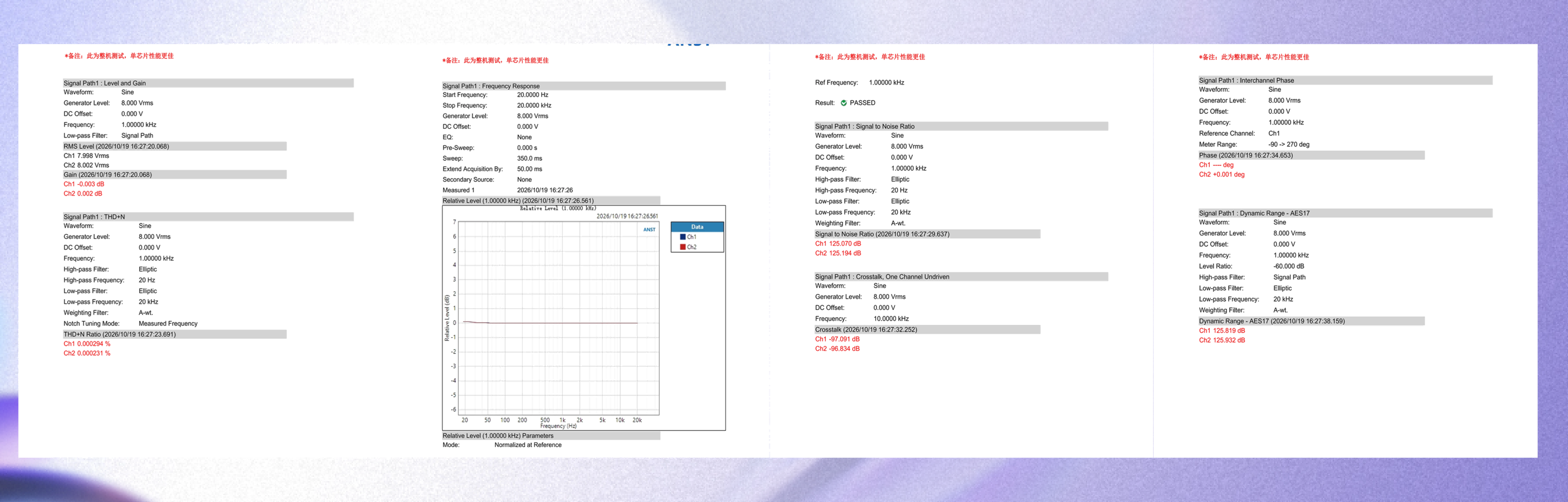

*测试指标展示（此为整机测试，单芯片性能更佳）

上述亮点也在整机测试中得到了印证。正因一致性、宽电压、低噪声与宽动态这几项特性彼此配合，NX5532 目前被广泛应用在高品质专业音响电路、有源滤波器、补偿放大器、音频前置放大器与高端模拟调音台等设备中。
