无人零售、智能柜、通道闸这类设备近年铺开得很快，一个工程矛盾随之浮出水面：一台设备要读好几个区域，但空间、布线和成本都不允许塞进一堆单通道读写器。多通道 UHF RFID 模块因此成了柜类设备的主流选择。本文以晓网科技 RF100Z-2A / 4A / 8A 三份数据手册和 RF100 协议手册为依据，把这条技术路线的取舍逻辑拆开来看。

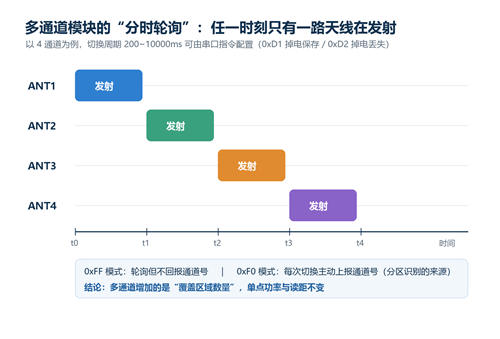

图 1 分时轮询时序：任一时刻只有一路天线发射（4 通道为例）
一、两条路线，各自赌的是什么
多通道的实现路线主要两条。一条是多射频前端：几路收发通道各自独立，可以真正同时发射，代价是成本、功耗和板级面积随通道数翻倍。另一条是分时轮询：只保留一路射频前端，多路天线排队发射，把硬件省下的预算花在调度逻辑上。
晓网科技 RF100Z 系列走的是第二条，而且数据手册直接给出了证据：2A、4A、8A 三款模块的供电（4.8~5V）、待机电流（约 32mA）、连续盘存电流（220~320mA）完全一致，不随通道数变化。若是多射频前端方案，这张功耗表不可能长成这样。
结论：分时轮询用“任一时刻只有一路发射”换来了功耗与成本的通道无关性，这是它敢把 2 / 4 / 8 通道做成一个系列的底气。
三款模块的共用参数整理如下，均出自数据手册标称值：
表 1 RF100Z-2A / 4A / 8A 共用参数（数据手册整理，均为标称值）
| 参数 | 数值 | 说明 |
| 供电电压 | 4.8~5V | 三款一致 |
| 射频功率 | 15~26dBm | 软件可调，每路满额 |
| 待机电流 | 约 32mA | 不随通道数变化 |
| 连续盘存电流 | 220~320mA | 视盘存速度、Q 值、标签数 |
| 深度睡眠 / 关闭 | <300μA / <10μA | 低功耗设计 |
| 切换周期 | 200~10000ms | 0xD1 掉电保存 / 0xD2 掉电丢失 |
| 工作模式 | 01~08 / 0xFF / 0xF0 | 锁定单通道 / 轮询 / 轮询并上报通道号 |
| 多标签盘存速率 | >50 张/秒 | 单路吞吐不受轮询影响 |
| 启动响应 | <80ms | 上电到可读卡 |
| 串口波特率 | 115200bps | 固定 |
| 工作温区 | -40℃~+85℃ | 覆盖户外柜体 |
| 读距标称 | 约 10 米 / 约 2 米 | 8dBi 天线空旷；45mm 陶瓷天线读 9662 白卡（带测试条件） |
二、被放弃的“同时”，换回了什么
轮询路线最大的牺牲是同一瞬间的多路并发，但把这个牺牲摊开看，比直觉中小。
切换周期 200~10000ms 串口可配（0xD1 写入 flash 掉电保存，0xD2 掉电丢失）。柜类场景里，人放一件商品、门过一个人，动作本身就在秒级，几百毫秒的轮询间隔基本无感。启动响应小于 80ms，多标签盘存大于 50 张/秒，串口波特率固定 115200bps，单路的吞吐没有被轮询拖累。
功率也不打折：每一路都是满额 15~26dBm 软件可调。读距标称 8dBi 天线空旷约 10 米，45mm 双馈点陶瓷天线读 9662 白卡约 2 米，两条都带着测试条件，现场按环境折算。
结论：轮询放弃的是时间维度的并发，保住的是每一路的功率与读距；对区域级识别这个任务，这笔交换是划算的。
三、指令集里藏着多通道的真正价值
多通道模块区别于单通道的部分，主要体现在指令集。工作模式 01~08 可锁定单通道，0xFF 纯轮询，0xF0 轮询并在每次切换时主动上报当前通道号——柜子上位机靠这一帧，就知道商品落在哪一层、人从哪一侧过，区域信息是零成本拿到的。
0xD3 指令可以设 0~65535 次盘存次数，达标自停，批量盘点不用人工掐表。工作温区 -40℃~+85℃ 覆盖户外柜体。这些设计放在一起看，能看出这条产品线对的目标场景就是“无人值守、多区、按通道管理”的设备。

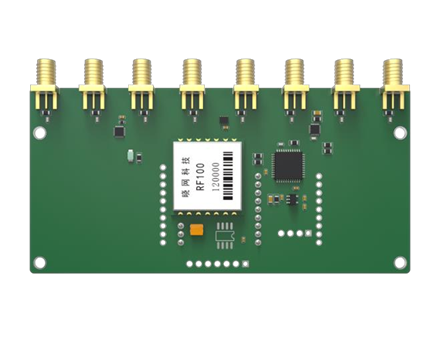

图 2 晓网科技 RF100Z-8A 八通道模块（丝印顺序 ANT1~6、ANT8、ANT7）
结论：多通道的增量价值不在射频本身，而在“按通道组织数据”的指令与上报机制。
四、边界要按手册讲清楚
晓网科技 RF100Z 有两件事要靠工程自己兜：看门狗只管模块自身运行，不监控天线；模块也没有天线开路检测，不会主动上报 "天线断了"。这一点值得写进任何选型文档。
但它的状态反馈不算少：操作异常时返回状态帧 BB 01 FF，状态码 0x10= 没找到卡、0x16= 访问密码不符、0xB3= 超出读写范围；另有 Scan Jammer 指令可检测各信道阻塞信号。工程上两条兜底：上电前必须接好天线（接头悬空时射频能量无处可去，可能损毁模块）；以及上位机按通道做零读数告警—— 某一路连续多个轮询周期静默而其他路正常，问题大概率在这一路的天线或馈线。
定位能力同样要按边界说：0xF0 给的是区域级判断，与 UWB（超宽带）等高精度方案是分工关系，一个管 "在哪一区"，一个管 "精确轨迹"。

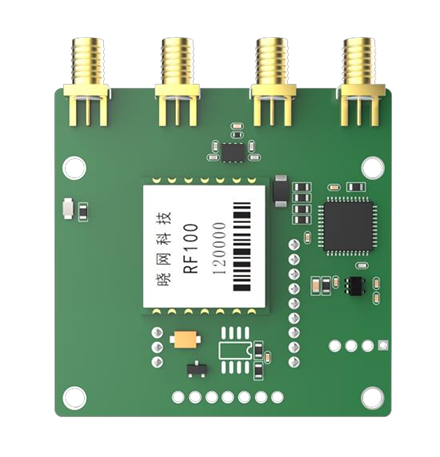

图 3 晓网科技 RF100Z-4A 四通道模块（丝印顺序 ANT1/2/4/3）
结论：把“手册没写的”和“指令集已有的”分开列，选型文档才立得住。
五、选型判据与这条路线的走向
按识别区数量定通道数：每层一区的四层柜选 4A，隧道机分段检测用 8A，只有进出口两个点的用 2A。接线两个硬细节：4A 天线丝印顺序是 ANT1/2/4/3，8A 是 ANT1~6、ANT8、ANT7，不从左到右顺排；RS485 版无内置 120Ω 终端电阻，长线通信须外接。切换模式下读写操作可能失败、需重试，上位机写重试逻辑即可消化。
往后看，柜类设备对“多区+按通道上报”的需求还在涨，分时轮询路线大概率继续吃掉低中速场景，多射频前端退守到确有并发刚需的高端应用。两者长期共存，边界清晰。
一条工程判断收尾：先问自己的场景要的是“瞬间并发”还是“分区覆盖”，十有八九是后者，那就轮询；参数请以手册标称与实测为准。
