名称：LED拔河游戏设计Verilog代码Quartus  睿智开发板

软件：Quartus

语言：Verilog

代码功能：

LED拔河游戏睿智FPGA开发板

1、用8个LED表示拔河的绳子，以中心2个led作为绳子的中心；

2、具有2个玩家，通过快速按动按键控制绳子中心的移动；

3、led移动到最边上时，对应的玩家加一分，先赢9局者获胜；

3、具有裁判按键，可以控制游戏重新开始；

4、数码管显示2个玩家的分数。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在睿智开发板验证，睿智开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

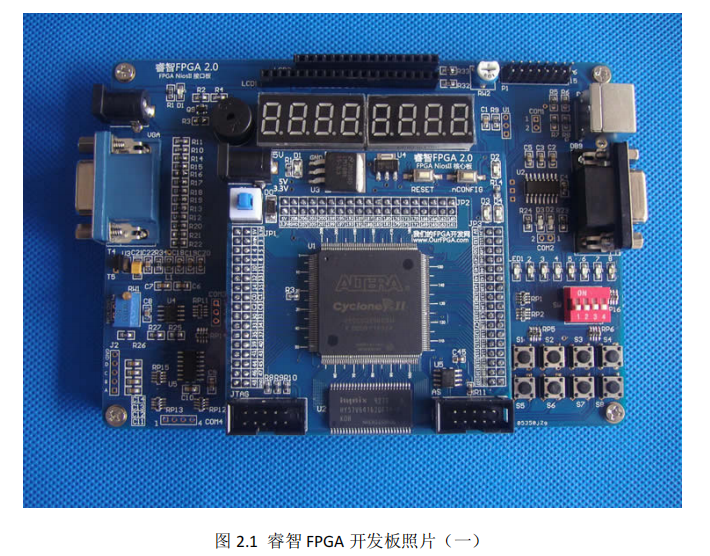

1. 开发板

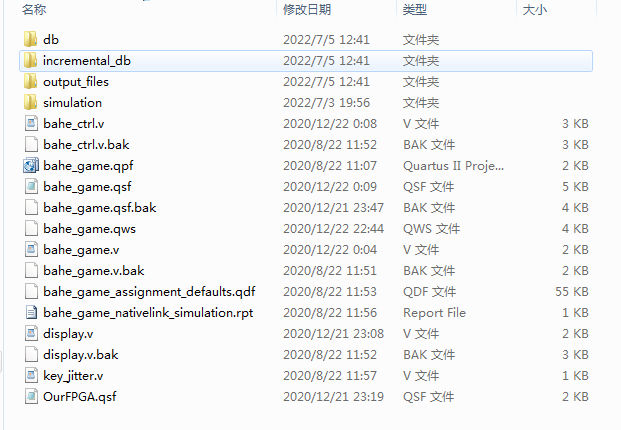

2. 工程文件

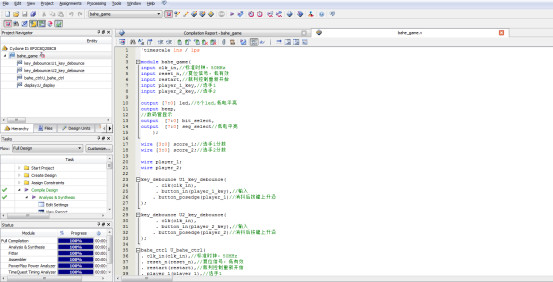

3. 程序文件

4. 程序编译

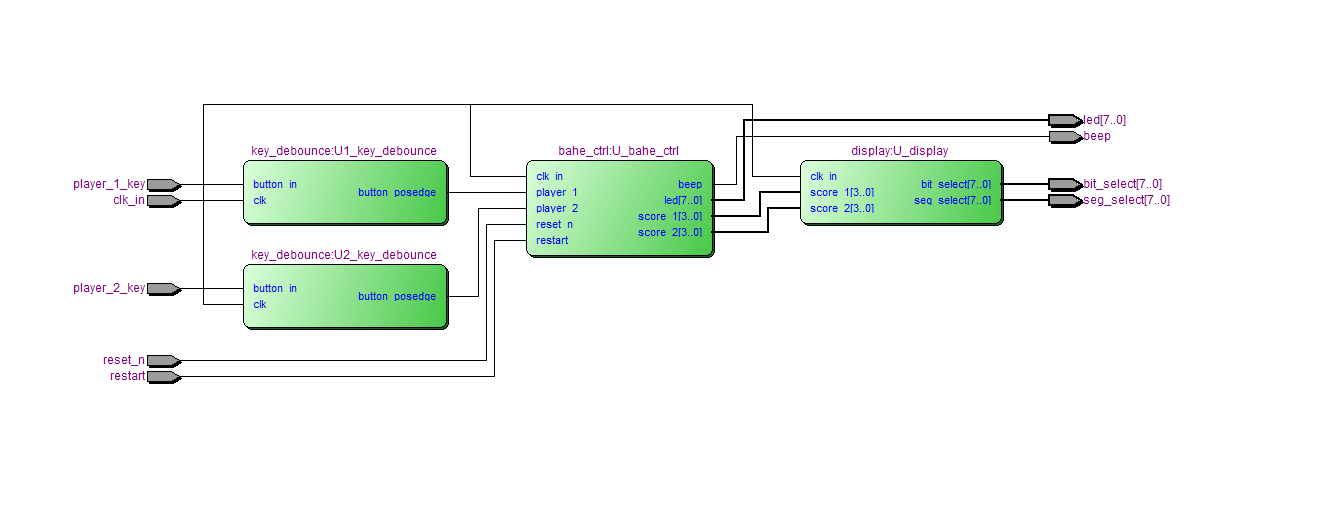

5. RTL图

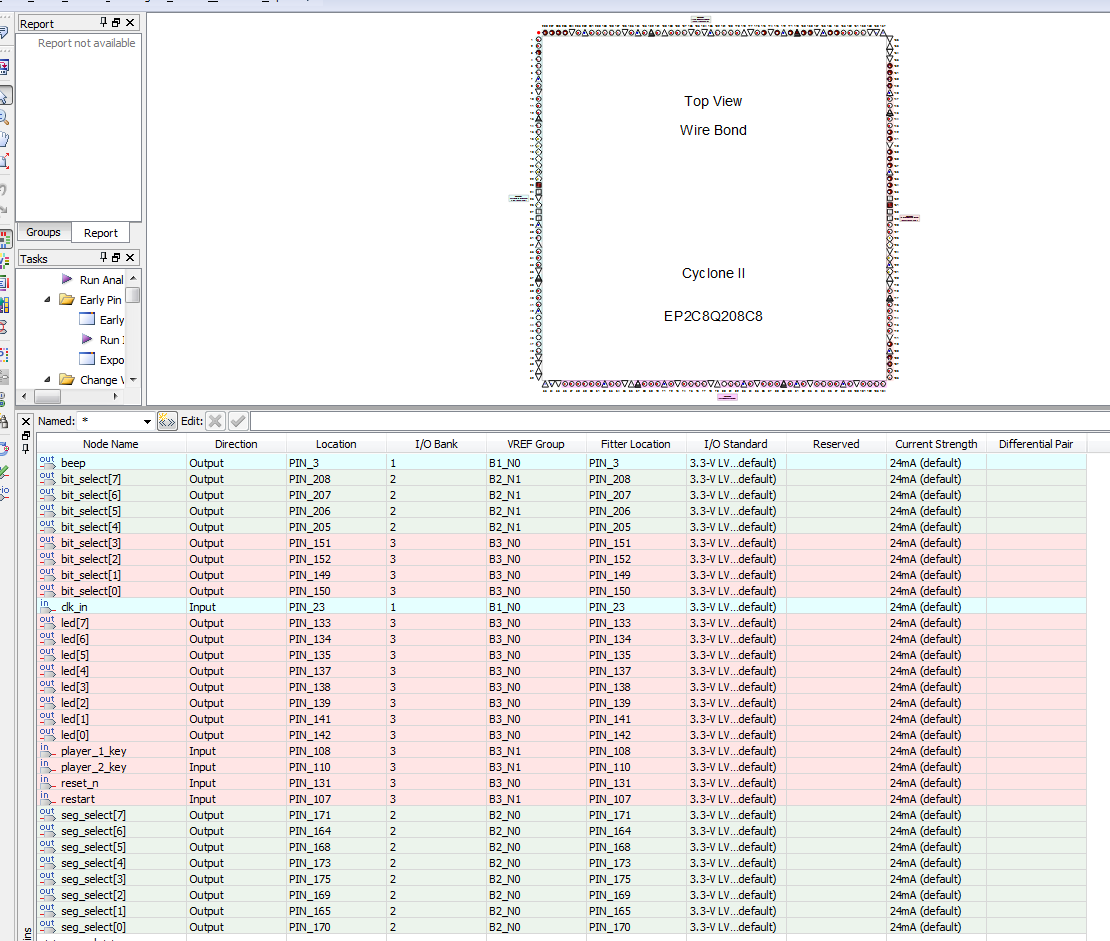

6. 管脚分配

部分代码展示:

`timescale 1ns / 1ps
module bahe_game(
input clk_in,//标准时钟，50MHz
input reset_n,//复位信号，低有效
input restart,//裁判控制重新开始
input player_1_key,//选手1
input player_2_key,//选手2
output [7:0] led,//8个led,低电平亮
output beep,
//数码管显示
output  [7:0] bit_select,
output  [7:0] seg_select//低电平亮
    );
wire [3:0] score_1;//选手1分数
wire [3:0] score_2;//选手2分数
wire player_1;
wire player_2;
key_debounce U1_key_debounce(
     . clk(clk_in),
     . button_in(player_1_key),//输入
 . button_posedge(player_1)//消抖后按键上升沿
);
key_debounce U2_key_debounce(
     . clk(clk_in),
     . button_in(player_2_key),//输入
 . button_posedge(player_2)//消抖后按键上升沿
);
bahe_ctrl U_bahe_ctrl(
. clk_in(clk_in),//标准时钟，50MHz
. reset_n(reset_n),//复位信号，低有效
. restart(restart),//裁判控制重新开始
. player_1(player_1),//选手1
. player_2(player_2),//选手2
. led(led),//8个led
. beep(beep),
. score_1(score_1),//选手1分数
. score_2(score_2)//选手2分数
);
display U_display(
. clk_in(clk_in),//标准时钟，50MHz
. score_1(score_1),//选手1分数
. score_2(score_2),//选手2分数
//数码管显示
. bit_select(bit_select),
. seg_select(seg_select)
);
endmodule
