【应用方案】“会呼吸”的电竞键盘：艾为灯语®让光与你并肩作战

当键盘学会用光与你交流，每一次游戏，都像是一位默契的队友在与你并肩作战。

图1 电竞键盘灯效效果

随着电竞体验不断升级，灯光早已不只是装饰——它成为操作的延伸、情绪的共鸣、战术的注解。数模龙头艾为电子深耕呼吸灯产品15余年，艾为灯语®更在行业树立灯效标杆，助力电竞键盘真正“会呼吸”，全面升级游戏体验。

灯语交互，默契辅助

• 状态可视化，战况一目了然

  血量告急、大招就绪、连击达成......以不同颜色清晰关键游戏状态，无需紧盯屏幕，关键状态，余光即知；



• 场景自适应，沉浸感全面拉满

  游戏角色、地图场景切换，都能设计专属色彩方案，增强游戏世界的沉浸感；



• 声光同尘，灯随音动节奏大师

  键盘光效实时响应游戏内声音，音乐节奏驱动全局色彩波浪。构建全局声光战场。

图2 电竞键盘灯效效果

AW20216SQNR作为艾为灯语®系列的重磅产品，驱动多达216路LED（72颗RGB灯珠），支持1680万全彩混色和256级细腻亮度调节。采用高性能消鬼影、低EMI、啸叫抑制等技术， 同时支持10MHz高速SPI接口，为电竞外设打造高端灯效提供优异的解决方案。

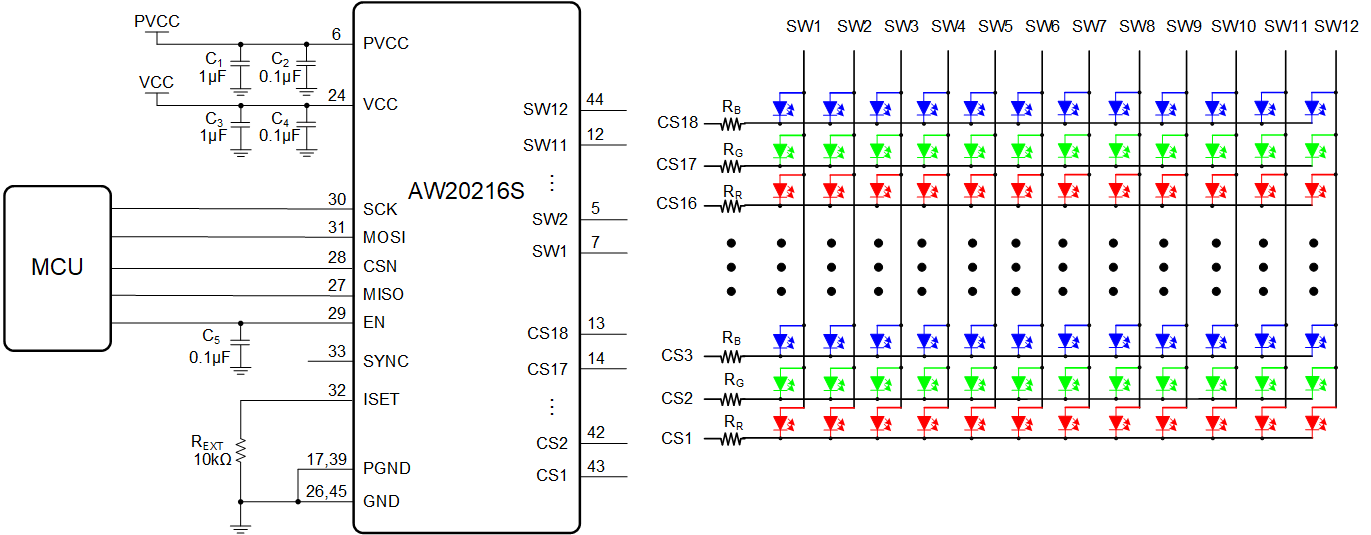

图3 AW20216SQNR应用框图

• 可驱动216颗LED / 72颗RGB，单路1680万级电流
• ±5%高精度电流
• EMI和音频噪声抑制
• 开路/短路检测
• 消鬼影技术
• 自主呼吸模式，3组Pattern参数可配
• 通信接口：1MHz I²C（AW20216）/ 10MHz SPI（AW20216S）
• 电源范围:  2.7V~5.5V
• 封装：QFN-44L 5mm×5mm×0.75mm

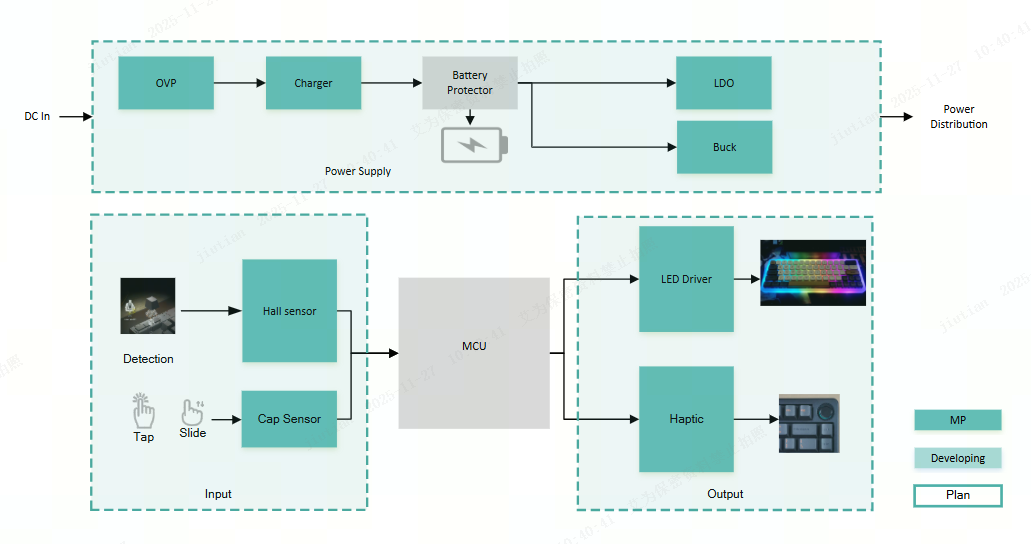

图4 “会呼吸”的电竞键盘应用框图

除呼吸灯驱动外，数模龙头艾为电子全新升级电竞键盘应用方案，覆盖电源管理、电容触控、触觉反馈等关键模块，助力产品实现快速响应与稳定输出，打造沉浸式的电竞体验。

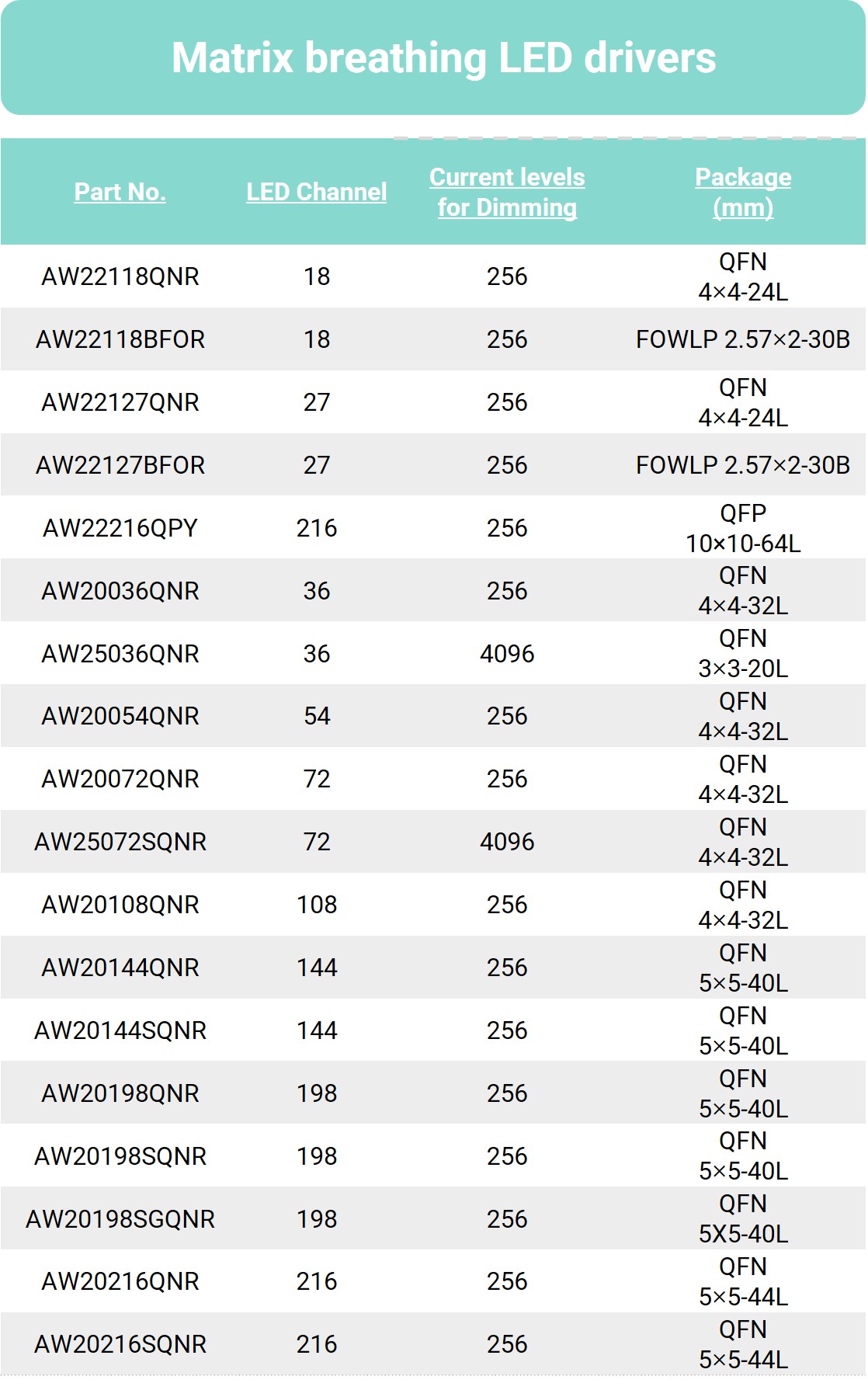

表1 艾为矩阵型呼吸灯驱动选型表

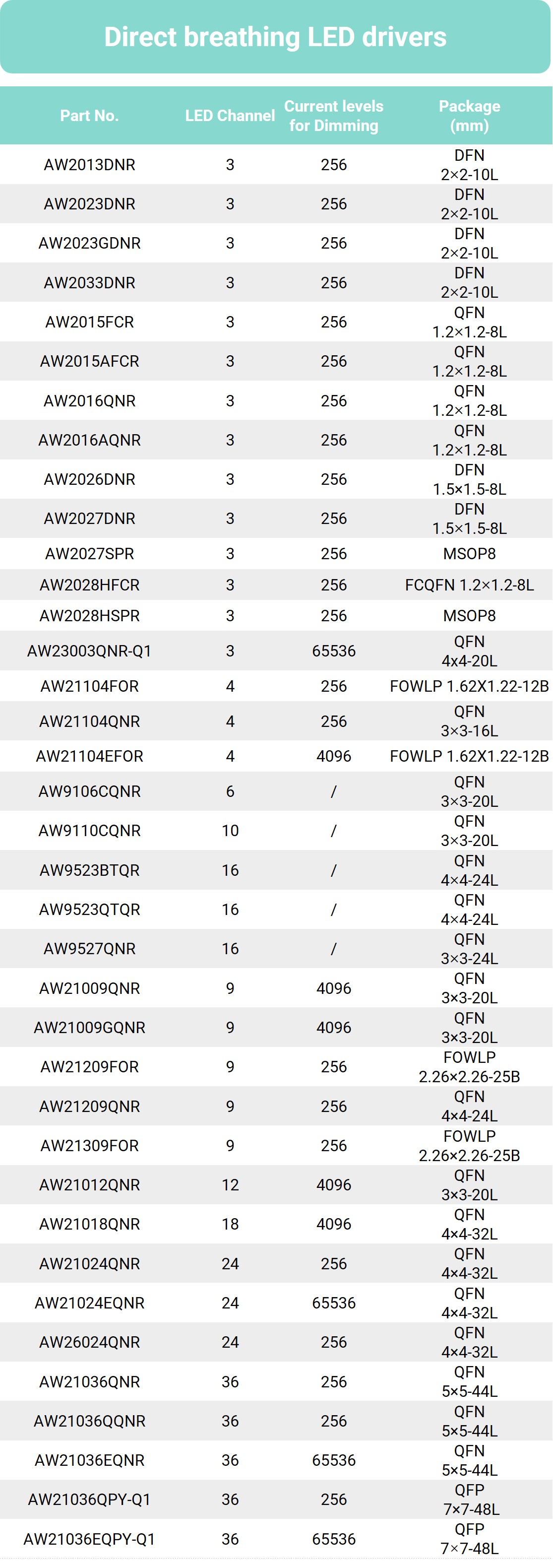

表2 艾为直驱型呼吸灯驱动选型表
