H6601降压恒压芯片兼容XX2459/5864型号，无需改脚位，支持4.5-80V宽压输入

告别频繁换料！H6601降压芯片：硬核兼容，宽压输入的“抗造”之选

在电源方案设计中，工程师们常遇到一个两难局面：既要芯片皮实耐抗、适应多种恶劣供电环境，又希望它能兼容主流型号，方便备货与替换。今天要介绍的H6601降压恒压芯片，正是这样一款兼顾“硬实力”与“便利性”的务实之选。

一、硬核兼容，无缝替换

H6601在引脚定义上全面兼容XX2459/5864等常见型号，无需改动原有PCB板，即可实现直接替换。这对于正在量产的项目或需要优化供应链的方案而言，无疑大大降低了换型成本与验证周期。

二、宽压输入，从容应对

H6601支持 4.5V 至 60V 的宽输入电压范围（内置MOS耐压高达80V），特别适用于：

POE供电设备（以太网供电电压通常在44V-57V）

工业传感器节点（24V或48V母线供电）

MCU供电（需将较高且波动的输入电压稳定至低压）

它能在宽压输入下提供稳定的输出电压，输出调节范围从0.81V至0.9×VIN，满足不同后端负载的需求。

三、0.5A持续输出，稳定可靠

H6601内置耐压80V的功率MOSFET，可持续输出最大0.5A电流，并具备优异的负载调整率和线性调整率。采用电流控制模式，瞬态响应迅速，环路稳定性高，在电机、继电器等感性负载频繁启停的场景中，仍能保持输出电压平稳。

四、多重保护，皮实耐抗

为应对工业、电力及传感器应用中常见的异常工况，H6601内置了全面的保护机制：

逐周期过流保护：在输出短路或过载时限制峰值电流，防止芯片损坏

过温关断保护：芯片温度过高时自动停止工作，温度回落后可恢复

0.1μA关断模式：待机功耗低，满足低功耗系统需求

五、精简外围，稳定频率

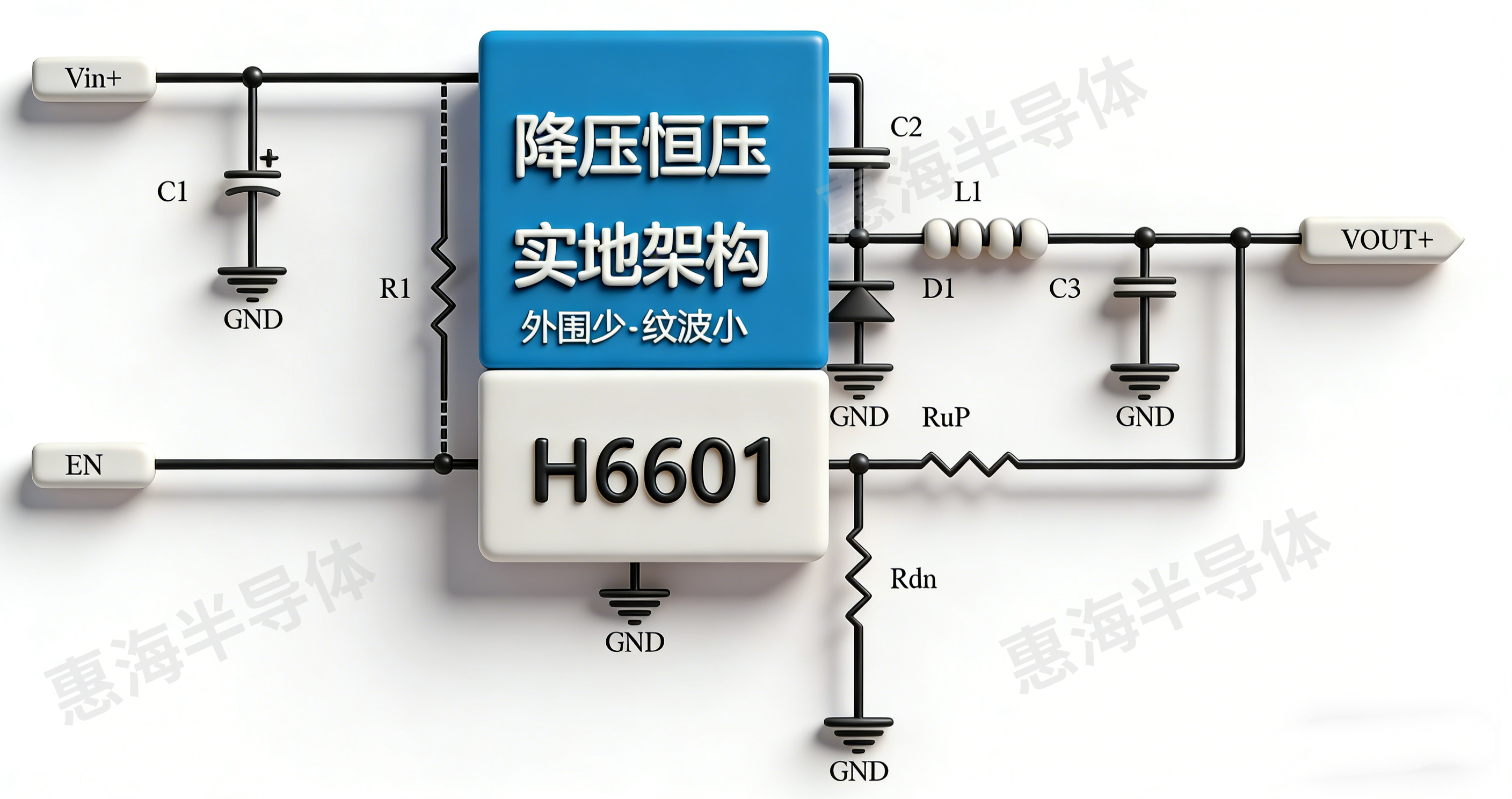

H6601采用 460kHz 固定开关频率，在减小外围电感与电容尺寸的同时，有效避开音频干扰敏感频段。SOT23-6L小型封装，配合少的外围元件，使方案整体紧凑、易于布局。

六、典型应用场景

功率表、配电系统：承受母线电压波动，稳定输出为计量、通信单元供电

电池充电器前置稳压器：为后级充电管理芯片提供稳定的输入电压

线性稳压器前置级：以开关级先行降压，降低整体功耗与发热

WLED驱动器：配合恒压输出架构，驱动中低功率LED灯串

结语

H6601以其宽输入范围、高兼容性、完善的保护机制和精简的外围设计，为工业、物联网、电力及消费类产品提供了一款兼顾性能与可靠性的降压方案。无需改脚位的设计，让它在物料替换与项目迭代中更具实用性。
