SL3160宽电压降压恒压芯片120V降5V 150V降5V 48V降5V

SL3160宽电压降压芯片应用解析：从120V/150V/48V降至5V的简易方案‌

芯片概述‌

SL3160是一款集成150V高压MOSFET的开关降压型DC-DC控制器，具备宽输入电压范围（10V至150V）和固定5V输出特性。其内置高压启动与自供电电路，可实现快速启动与低待机功耗，适用于多场景的降压需求。

核心特性‌

宽电压适应能力‌

支持10V至150V输入电压，覆盖120V、150V、48V等常见高电压平台，直接输出稳定5V电压。

内置150V耐压功率MOSFET，简化外部元件需求。

高效能与智能控制‌

自适应降频技术优化轻载效率，最高开关频率达120kHz。

软启动功能通过限制关断时间（48μs→12μs）抑制电感电流过冲，提升系统可靠性。

全面保护机制‌

集成VCC欠压锁定、输出过载保护、过温保护及短路保护。

过载保护通过反馈电压监测（阈值≤3.4V）与220ms延时触发，避免误判。

过温保护在结温超120℃时降额运行，150℃时强制关断并自动恢复。

典型应用场景‌

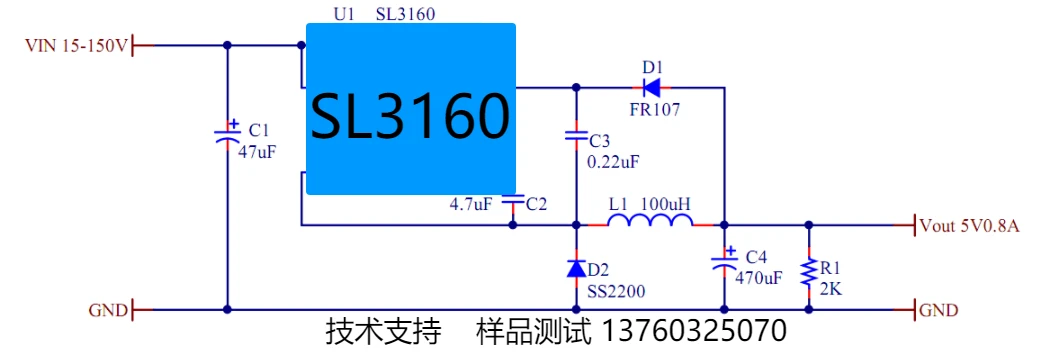

高压转5V电路‌：适用于电动工具、备用电源、电动自行车等需从高压母线取电的设备。

简化设计优势‌：仅需少量外围元件（如微法级VCC电容），无需复杂计算即可搭建稳定降压电路。

电路设计要点‌

引脚配置‌：VCC（供电）、FB（反馈）、SW（功率输出）、GND（接地），NC为空脚。

自供电机制‌：通过SW引脚为内部调节器充电，VCC阈值（开启6.9V/关断7.2V）保障快速启动。

保护功能协调‌：短路保护通过峰值电流检测触发，过温保护结合降额与关断实现热平衡。

总结‌

SL3160通过高度集成与多重保护设计，为120V/150V/48V至5V的降压应用提供高可靠性解决方案，其简化电路结构大幅降低设计门槛，适合对体积与成本敏感的场景。
