森利威尔SL3150H脚位兼容替代MRDC88-1 宽电压150V 固定输出5V_电路方案

森利威尔SL3150H脚位兼容替代MRDC88-1 耐压150V宽电压、固定输出5V以上

在非隔离型高压降压电源方案中，内置功率MOSFET的DC-DC控制器因其外围简洁、可靠性高而得到广泛应用。针对市场上部分进口物料交期不稳定或成本敏感的设计需求，国产芯片在封装兼容性与性能一致性方面提供了切实可行的替换路径。本文从技术维度解析森利威尔SL3150H对MRDC88-1的脚位兼容替代关系，并梳理该芯片的内部功能特征与适用边界。

一、封装与脚位兼容性说明

MRDC88-1通常采用SOP7封装形式，其关键引脚定义包含芯片供电端、反馈输入端、功率开关漏极以及功率地参考端。森利威尔SL3150H同样采用SOP7封装，依据其数据手册管脚描述：

- 1脚为VCC芯片供电引脚；

- 3脚为FB反馈输入引脚；

- 5脚与6脚在内部合并为SW端，连接内部功率MOSFET漏极，同时承担高压启动输入功能；

- 7脚为GND，作为内部MOSFET源极以及VCC和FB引脚的参考地；

- 2脚与4脚定义为NC空脚。

对比可见，SL3150H与MRDC88-1在SOP7封装下的有效功能引脚排布完全一致。在原设计PCB不改动焊盘与走线的前提下，可直接实现芯片的硬件级脚位替代，无需重新开板或调整外围元件布局。

二、SL3150H芯片技术特征

SL3150H是一颗内置150V耐压功率MOSFET的降压型DC-DC控制器，内部集成高压启动与自供电管理单元。该结构允许芯片直接从高输入母线取电启动，待VCC储能电容电压达到开启阈值后，内部高压调节器关闭，转为由辅助绕组或自举方式维持工作，从而降低待机功耗。

在轻载工况下，芯片采用自适应降频机制。当负载电流减小时，开关频率自动下降，以降低开关损耗并维持较高的转换效率，该特性对长期处于待机或轻载状态的后备电源系统尤为重要。

内部保护机制覆盖较为全面：

- VCC引脚具备欠压锁定功能：当VCC电压跌落至关断阈值以下时，功率级停止开关动作；当电压重新充电至开启阈值后，芯片经历软启动过程恢复输出，避免电感电流冲击。

- 输出过载保护基于FB引脚电压监测：若输出电压下降导致FB电平持续低于内部判定阈值且维持超过预设时间窗口，保护逻辑触发，防止长期过功率运行。

- 短路保护直接监测开关峰值电流：一旦检测到电流超过短路限定值，立即关断输出脉冲。

- 过温保护采用分级响应：结温升至第一级阈值时，峰值电流限值开始减小，输出功率降额以抑制温升；若温度继续升高至第二级阈值，芯片进入热关断状态，VCC电容放电后重新启动充电序列，直至结温回落至安全范围才恢复工作。

此外，SL3150H内部基准电压固定为典型值5V，输出电压直接稳定在5V，无需外部分压电阻设定，简化BOM清单并提高输出电压一致性。

三、电气参数与应用边界

SL3150H支持最高150V的SW引脚耐压，工作输入电压范围覆盖10V至宽泛的高压直流母线，适用场景广泛。内部功率MOSFET导通电阻典型值约1欧姆，尖峰电流限值约1.25A，对应最大输出电流约0.6A，适合中等功率以下的辅助电源或独立偏置电源设计。

启动部分，VCC开启电压典型值约7.2V，关断电压典型值约6.9V，欠压锁定退出阈值约4.3V。该参数范围对VCC电容容值与上电时序设计提供了明确依据。

四、典型应用领域

基于上述功能与电气参数，SL3150H主要面向以下应用：

- 电动工具及电动自行车中的辅助电源变换器，将电池组高压转换为控制电路所需的5V稳定电压；

- 平衡车、滑板车等便携交通工具内部仪表电源及逻辑供电；

- 工业设备或通信设备中以太网供电后级非隔离降压转换；

- 各类需要从较高电压母线直接生成5V低压轨的备用电源模块。

五、国产替代方案的综合考量

作为一颗国产高压DC-DC控制器，SL3150H在封装脚位、工作电压范围、输出电压等级以及保护功能配置上与MRDC88-1保持高度一致。其内部集成的150V功率MOSFET与完备的自供电管理逻辑，使得该方案在保持外围电路极简化的同时具备成熟稳定的量产表现。对于希望降低单一供应商依赖、缩短采购周期且无需改动现有硬件设计的电源产品而言，该芯片提供了一条风险可控的技术替代路线。

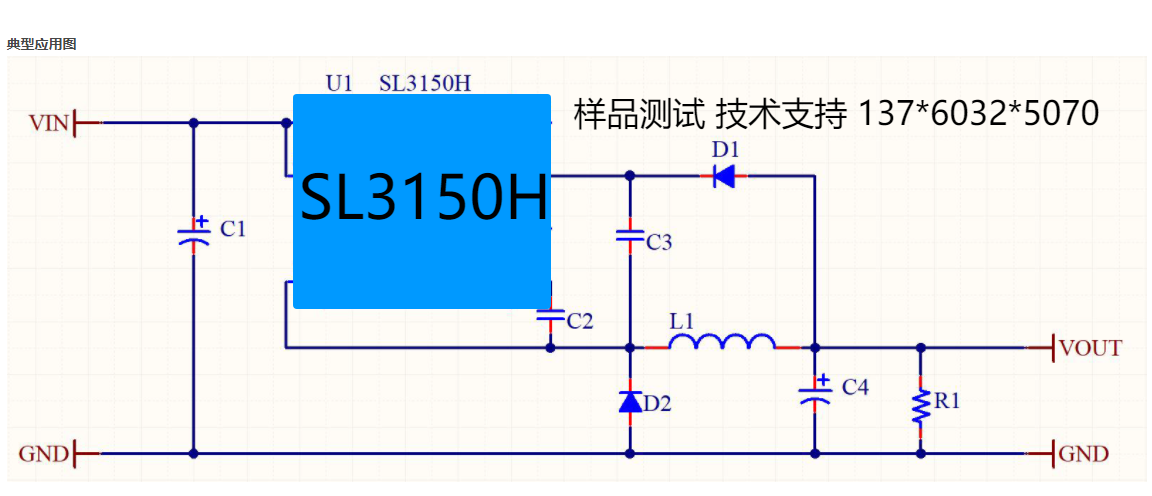

在实际替换应用中，建议设计者依据系统最高输入母线电压留有适当降额余量，并确认VCC电容取值能够满足启动与欠压恢复时序要求。基于数据手册典型应用电路搭建的评估板可快速完成功能验证，进一步缩短项目替换导入周期。
