基于中微爱芯AiP8S3408的咖啡机控制板方案

应用背景 Application Background

咖啡机作为现代家庭与轻办公场景中常见的厨房小家电，正从基础加热冲煮向预约化、便捷化、可视化方向不断升级。随着消费者对晨间定时制作、操作直观性、使用稳定性以及整机交互体验的要求持续提升，具备显示与预约控制能力的咖啡机产品正迎来更多创新与开发机会。

基于此，中微爱芯推出一款智能咖啡机控制板方案。可帮助客户更高效地完成咖啡机产品开发，兼顾低成本、高稳定性与个性化显示交互需求。

解决方案 Solution

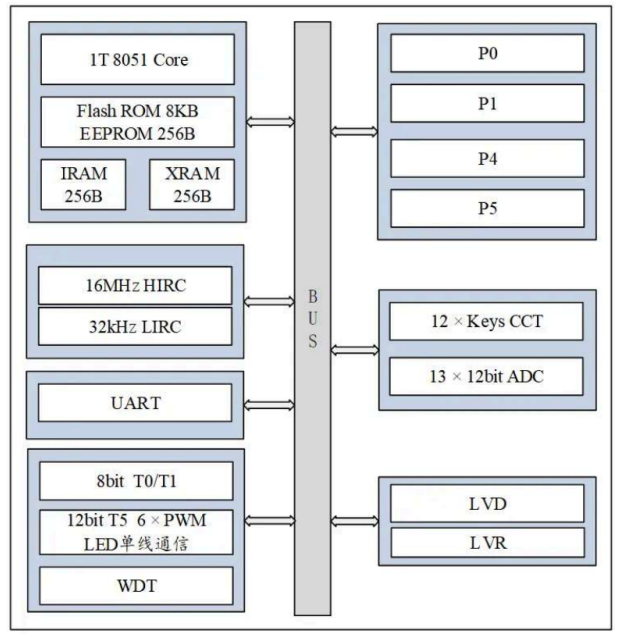

该方案采用中微爱芯AiP8S3408芯片。AiP8S3408是一款基于1T8051内核的超值型触摸MCU，内置8KBFlash、256BIRAM、256BXRAM、256BEEPROM，并集成Timer0/1/5、WDT、UART、ADC等多种常用外设资源，触摸按键采用CCT结构，无需外加触摸电容；同时芯片内部还集成16MHz高速振荡器与32kHz低速振荡器，并支持低电压检测功能。AiP8S3408片上资源配置完整，外围电路精简，兼顾开发灵活性、硬件集成度与量产落地效率，适合用于小家电控制板、显示交互板等应用场景。

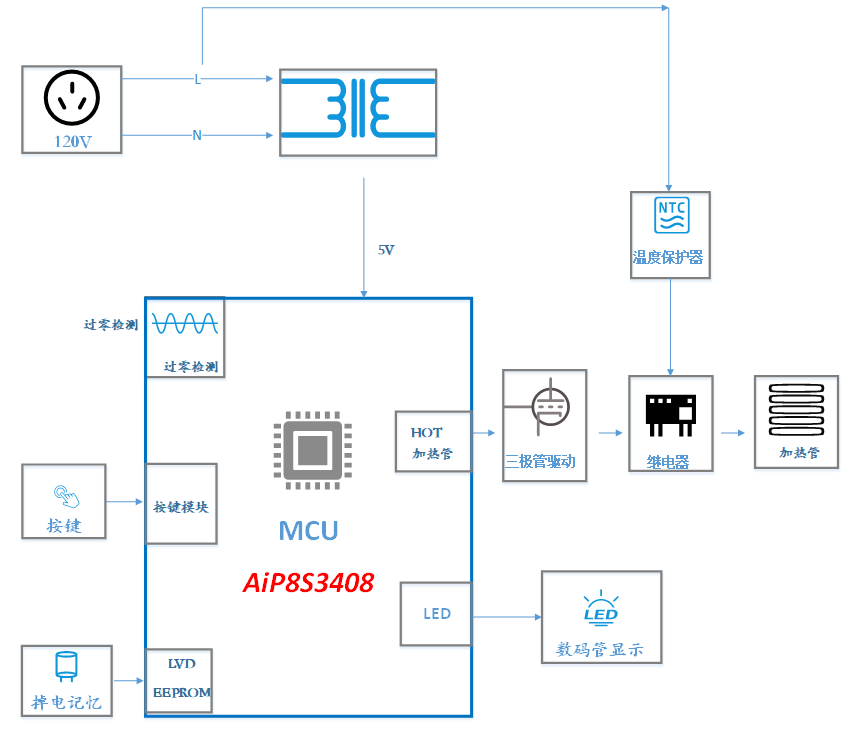

本方案面向咖啡机数码管控制板开发，围绕四位数码管显示与按键交互展开，可实现时间显示、预约时间设定、预约使能、状态切换与加热控制等核心功能，从而构建出一套完整的咖啡机控制框架。

方案特点 Features of the plan

• 工作电压：120VAC/60Hz/900W
• 水箱容量：12CUP（1776ml）
• 温度控制：具有自动保温功能，干烧安全保护功能
• 本款咖啡机方案，搭载清晰四位数码管，待机/预约状态一目了然。支持时间、预约一键设定，HOUR/MIN长短双调，操作高效省心。内置按键消抖、过零检测与看门狗机制，防误触更稳定，且芯片有触摸功能，可以换为触摸按键。12小时制带AM/PM显示，预约逻辑完善，告别误启动，轻松开启便捷精致的咖啡时光。

方案实物 Physical version of the plan

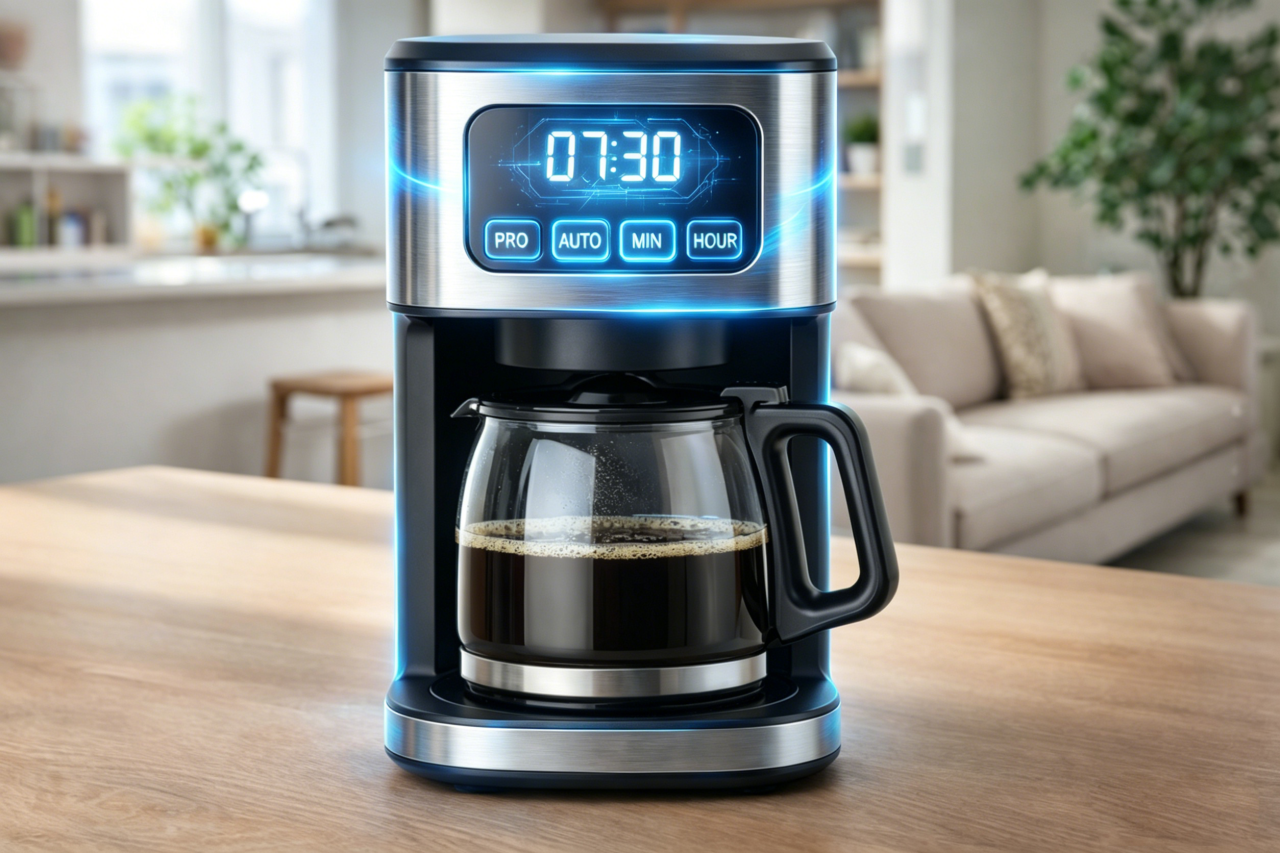

整机面貌

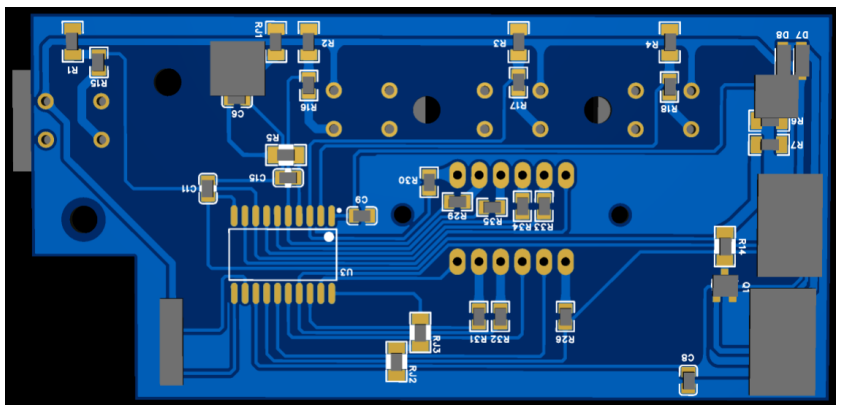

咖啡机PCB正面

芯片资源 Chip resources

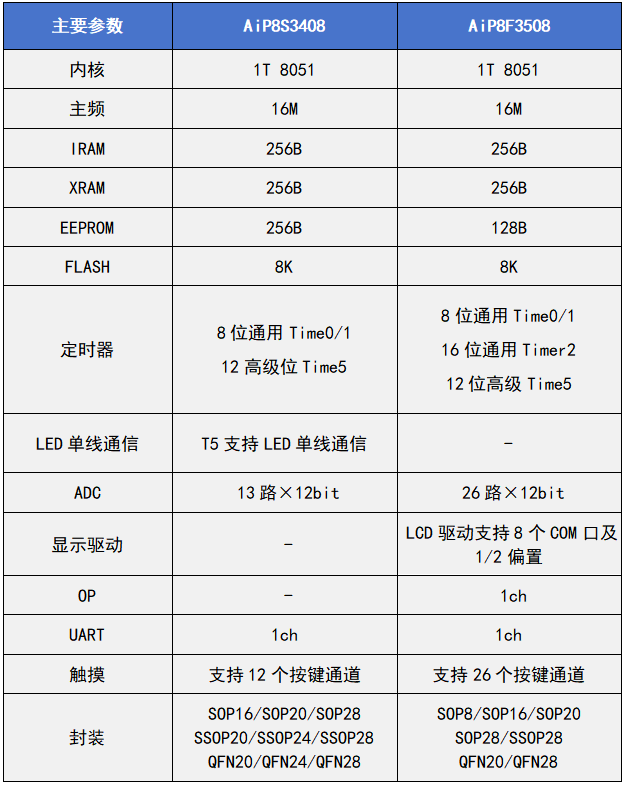

适用咖啡机的高性价比MCU：
