小封装大功率低钳位Snap-back TVS：储能与BMS 系统过压防护核心方案

一、Snap-back TVS：储能与BMS 精准防护核心

普通TVS 在浪涌冲击下，钳位电压会随电流上升持续升高，往往超出后端敏感芯片的耐压范围，无法实现真正有效的安全防护。

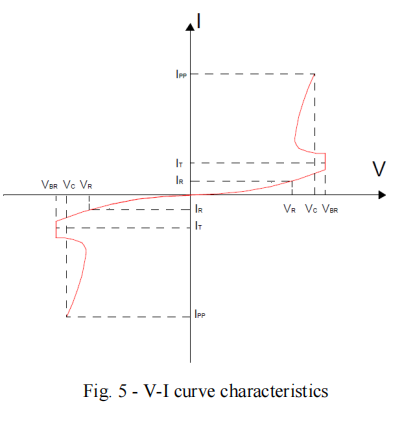

雷卯Snap-back TVS具备独特的负阻回扫特性：器件被触发击穿后，电压快速回落至更低的维持电压，以纳秒级速度泄放浪涌电流，将钳位电压压至极限低位，从根源上避免高压应力损伤核心元器件。

核心保护优势

1. 极速响应：纳秒级导通，快速泄放雷击、抛负载等高能瞬态电流

2. 超低钳位：回扫后电压远低于常规TVS，芯片安全裕量大幅提升

3. 无闩锁风险：浪涌冲击后快速恢复，适配7×24h 不间断运行场景

4. 高可靠性：反复冲击不失效，满足车规、储能级长期使用要求

二、雷卯13LM 系列Snap-back TVS 产品介绍

针对储能/BMS 高密度布局、大功率防护、低残压保护的三重核心需求，上海雷卯电子推出13KW SMC 封装Snap-back TVS，包含13LM78CA、13LM87CA、13LM102CA三款主力型号，实现小体积、大功率、低钳位的技术统一。

产品核心技术优势分析

1、超低钳位电压

对比常规SMC封装的8.0SMDJ78CA（钳位电压126V），新品13LM78CA在功率提升超过60%的同时，将钳位电压大幅降低至100V。这意味着在同等浪涌下，后端芯片承受的电压应力降低了20%以上，安全裕量显著提升。

2、更优的功率密度

若以13KW的功率等级为标准，传统方案需采用尺寸更大的DO-218AB封装（如SM15S78CA，尺寸15.5mm x 10mm）。而13LM78CA在保持SMC紧凑封装（8.0mm x 6.0mm）的同时，不仅实现了13KW的大功率，其钳位电压（100V）也远低于DO-218AB封装方案（126V），真正做到了“小身材，大能量，低残压”。

三、雷卯Snap-back TVS 三大应用价值

1、提升系统可靠性，延长设备寿命

有效抑制瞬态电压峰值，减少高压冲击对MCU、AFE、MOS 管的损伤，显著降低系统失效率，满足储能/BMS 7×24h 不间断运行需求，延长整机使用寿命。

2、降低设计冗余，优化物料成本

传统设计中，为应对TVS较高的钳位电压，工程师往往被迫选用耐压等级更高、成本也更贵的后端MOSFET或IC。而低VC的TVS提供了一个更优解，它允许工程师选用耐压等级更低、性能更优、成本更低的元器件，从而有效优化整体物料清单（BOM）成本。

3、应对更严苛的标准，满足功能安全要求

随着汽车和储能行业对功能安全（如ISO 26262）的要求日益严格，电路保护方案也必须达到更高标准。低VC的TVS凭借其卓越的保护性能，能够帮助系统设计轻松通过各类严苛的浪涌和瞬态测试，为产品认证和市场准入扫清障碍。

四、典型应用场景

• 储能系统：储能变流器（PCS）、电池包、BMS 主控板、高压采样回路

• 新能源汽车：车载BMS、OBC、DC-DC、48V/800V 高压系统

• 工业控制：光伏逆变器、工控电源、高压传感器、通信电源

• 高端电子：医疗设备、工业机器人、安防监控、智能电网设备

五、雷卯电子品牌与服务优势

上海雷卯电子是专注ESD/EMC/过压保护器件的国家高新技术企业，核心技术对标Littelfuse、Vishay、Semtech：

1. 自研技术：Snap-back TVS 核心工艺自主研发，性能比肩国际品牌

2. 品质保障：通过AEC-Q101 车规认证、ISO 9001、ISO 14001 体系认证

3. 服务优势：FAE 团队全程支持，提供选型、方案设计、测试验证一站式服务

4. 交期与成本：国产现货供应，交期更稳、性价比更高，替代优势明显

5. 实验室支持：自建EMC 实验室，免费为客户提供浪涌、静电、抛负载测试

在储能与BMS 系统向高安全、小型化、高可靠、低成本升级的趋势下，Snap-back TVS 已成为过压防护的标配方案。

上海雷卯电子以小封装、大功率、低钳位的核心技术，打造行业领先的Snap-back

TVS 产品，为新能源储能、汽车电子、工业控制提供更安全、更稳定、更具竞争力的电路保护方案，成为国产替代国际品牌的首选合作伙 伴。

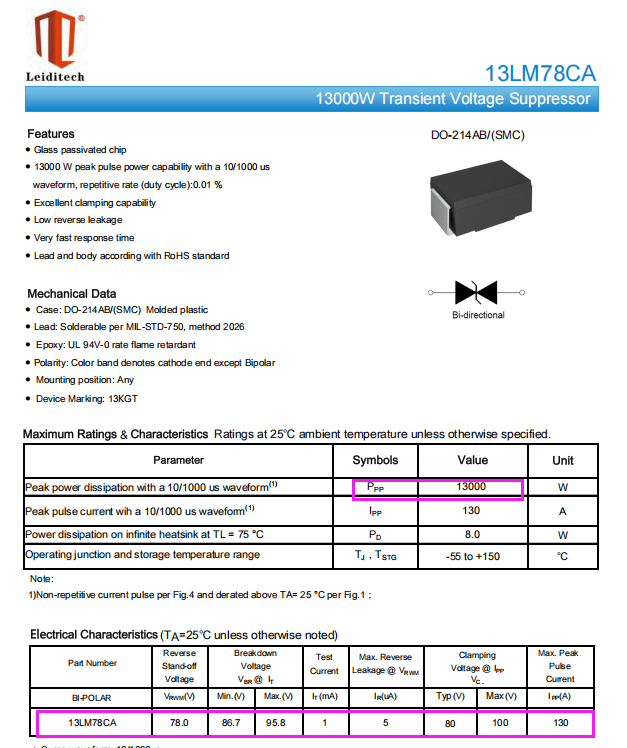

附上其中一页规格书参数如下：
