【意法半导体(ST)】LLC谐振变换器解决方案

方案介绍

工业 - 电源与转换器 - AC-DC变换器 - LLC谐振变换器

LLC转换器是一种有三个电抗元件的谐振转换器，通过半桥接或全桥接的开关网络将直流输入电压转换成方波并输入谐振槽路，以便有效地滤除谐波并提供正弦曲线电压和电流波形。这反过来输入变压器，以实现电压缩放和初级/次级隔离。对谐振槽路的谐振方波频率进行调制可控制转换器的功率流。  在LLC谐振转换器中，所有半导体开关是软开关或零电压开关（针对初级MOSFET而打开）和零电流开关（针对次级端整流器打开和关闭），从而导致较低的电磁辐射水平（EMI）。此外，它支持在磁性元器件中实现高度集成，帮助设计具有更高效率和功率密度的转换器。
我们的产品和解决方案 我们提供一系列功率MOSFET、整流器、高级数字控制器和高性能STM32微控制器（配备扩展的专用外设，包括高分辨率PWM计时器和高速ADC），加上我们的硬件和软件评估与开发工具（包括参考设计），有助于开发人员充分利用LLC转换器的优点。

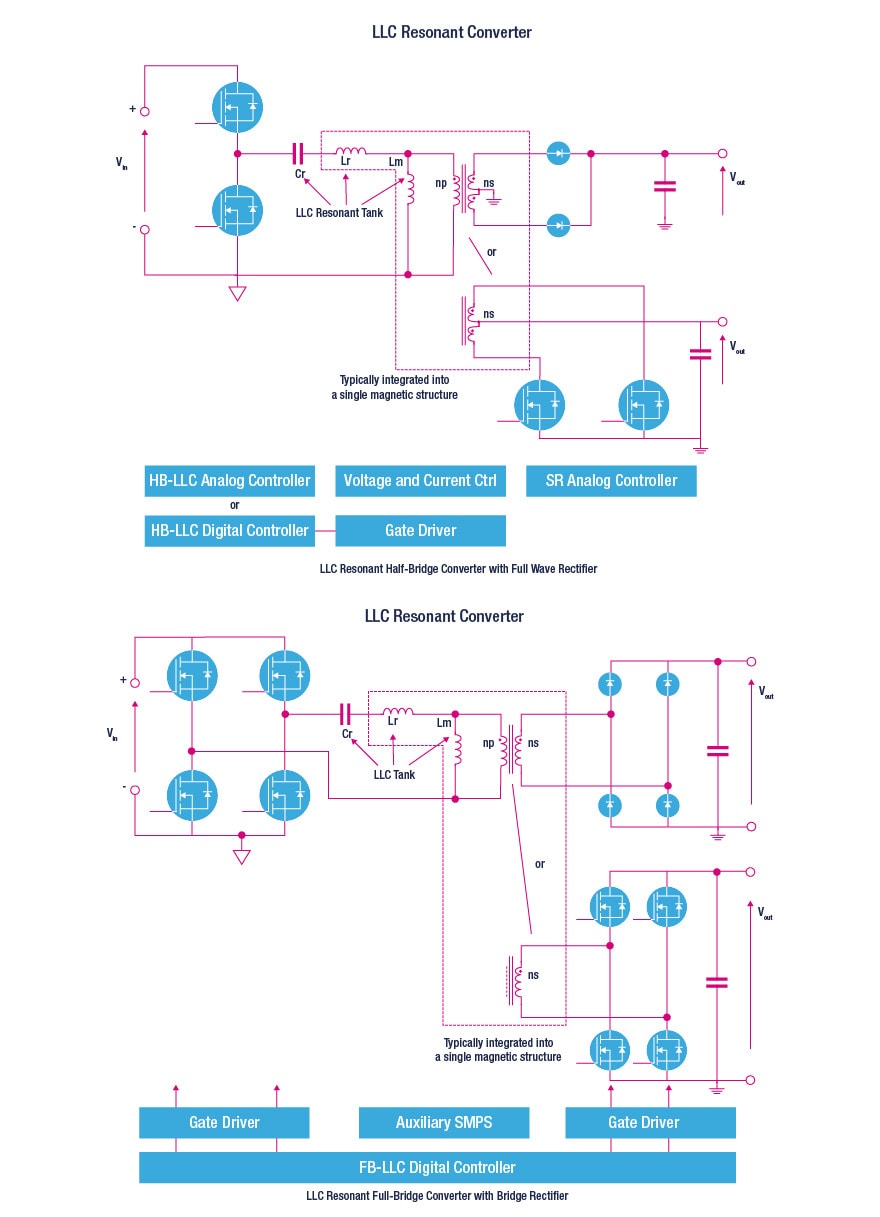

方框图
